வெற்றிட சர்க்யூட் பிரேக்கர் (VCB), நவீன நடுத்தர மின்னழுத்த மின் விநியோகத்தில் ஒரு முக்கியமான சாதனம். வெற்றிடத்தில் ஆர்க் அழிந்துபோவதற்கான அடிப்படை இயற்பியலை நாங்கள் ஆராய்ந்து, மையக் கூறுகளை-வெற்றிட குறுக்கீட்டிலிருந்து இயக்க பொறிமுறை வரை-பிரிந்து, SF₆ தொழில்நுட்பத்துடன் விரிவான, நடைமுறை ஒப்பீட்டை முன்வைக்கிறோம். கட்டுரை முக்கிய பயன்பாட்டு பகுதிகள், தேர்வு அளவுகோல்கள் மற்றும் பராமரிப்பு சிறந்த நடைமுறைகள் ஆகியவற்றைக் கோடிட்டுக் காட்டுகிறது, இவை அனைத்தும் தொழில்துறை பொறியியல் கொள்கைகளை அடிப்படையாகக் கொண்டவை. ஒரு நிபுணராகசீனாவை தளமாகக் கொண்ட உற்பத்தியாளர் மற்றும் சப்ளையர், கம்வில்உலகெங்கிலும் உள்ள தொழில்துறை, வணிக மற்றும் பயன்பாட்டு திட்டங்களுக்கான நம்பகத்தன்மை, நீண்ட ஆயுள் மற்றும் சுற்றுச்சூழல் பொறுப்பு ஆகியவற்றை இணைக்கும் உயர்தர, தனிப்பயனாக்கக்கூடிய VCB தீர்வுகளை வழங்குகிறது.

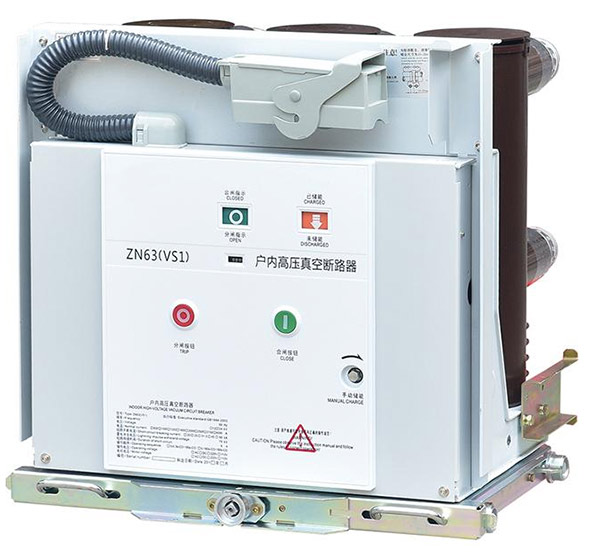

திவெற்றிட சர்க்யூட் பிரேக்கர் (VCB)துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள் மற்றும் வணிக வசதிகளில் முதன்மையான பாதுகாப்பு சாதனமாக செயல்படும் நம்பகமான நடுத்தர மின்னழுத்த மின் விநியோகத்தின் மூலக்கல்லாக மாறியுள்ளது. எண்ணெய், காற்று அல்லது SF₆ வாயுவை நம்பியிருக்கும் பழைய தொழில்நுட்பங்களைப் போலல்லாமல், VCB ஆனது ஒரு பிழையின் போது தொடர்புகள் பிரிக்கப்படும்போது உருவாகும் வளைவை அணைக்க உயர்-வெற்றிட சூழலைப் பயன்படுத்துகிறது. இந்த முறை மாறுதல் வேகம், செயல்பாட்டு நம்பகத்தன்மை மற்றும் சுற்றுச்சூழல் பாதுகாப்பு ஆகியவற்றில் தனித்துவமான நன்மைகளை வழங்குகிறது, இது 3 kV முதல் 36 kV வரையிலான பயன்பாடுகளுக்கு விருப்பமான தேர்வாக அமைகிறது.
நவீன மின் உள்கட்டமைப்பு, மன அழுத்தத்தின் கீழ் செயல்படுவது மட்டுமல்லாமல், பல தசாப்தங்களாக சேவையில் குறைந்தபட்ச தலையீடு தேவைப்படும் உபகரணங்களைக் கோருகிறது. விசிபிகள் இந்த சவாலை அவற்றின் சீல்-ஃபார்-லைஃப் இன்டர்ரப்டர்கள் மற்றும் வலுவான மெக்கானிக்கல் டிசைன்கள் மூலம் சந்திக்கின்றன, இது மற்ற பிரேக்கர் வகைகளுடன் ஒப்பிடும்போது பராமரிப்பு இடைவெளிகளைக் கணிசமாகக் குறைக்கிறது.கம்வில், ஒரு அனுபவம் வாய்ந்த சீன உற்பத்தியாளராக, வெப்பமண்டல ஈரப்பதம் முதல் தொழில்துறை தூசி நிறைந்த சூழல்கள் வரை பரந்த அளவிலான இயக்க நிலைமைகளில் நிலையான செயல்திறனை வழங்க வடிவமைக்கப்பட்ட VCB களை தயாரிப்பதில் நிபுணத்துவம் பெற்றவர்.
இந்தக் கட்டுரை VCB தொழில்நுட்பத்தைப் பற்றிய அசல் தொழில்நுட்பக் கண்ணோட்டத்தை வழங்குகிறது, அதன் செயல்பாட்டை நிர்வகிக்கும் பொறியியல் கோட்பாடுகள், அதன் நீண்ட ஆயுளை உறுதி செய்யும் முக்கியமான கூறுகள் மற்றும் புதிய அல்லது மறுசீரமைப்பு திட்டங்களுக்கு இந்த சாதனங்களைத் தேர்ந்தெடுத்து குறிப்பிடும்போது பொறியாளர்கள் கருத்தில் கொள்ள வேண்டிய நடைமுறை காரணிகள்.
ஒவ்வொரு விசிபியின் மையத்திலும் ஒரு அடிப்படை இயற்பியல் கோட்பாடு உள்ளது: அதிக வெற்றிடத்தில் மின் வளைவின் இயலாமை. பிரேக்கரின் தொடர்புகள் தவறான சூழ்நிலையில் பிரிந்தால், மின்னோட்டம் அயனியாக்கம் செய்யப்பட்ட உலோக நீராவி வழியாக ஒரு பாதையை பராமரிக்க முயற்சிக்கிறது. இருப்பினும், குறுக்கீடு 10⁻⁴ Pa க்குக் கீழே அழுத்தத்திற்கு வெளியேற்றப்படுவதால், மூலக்கூறுகளின் சராசரி இலவச பாதை மிகவும் நீளமானது, மேலும் அயனியாக்கத்திற்கான கிடைக்கக்கூடிய துகள்கள் குறைவு.
உருவாகும் வளைவு கிட்டத்தட்ட முற்றிலும் தொடர்பு பரப்புகளில் இருந்து உலோக நீராவியின் பிளாஸ்மாவாக உள்ளது. மின்னோட்டம் இயற்கையாகவே AC சுழற்சியில் பூஜ்ஜியத்தை கடந்து செல்லும் போது, இந்த நீராவி குளிர்ச்சியான தொடர்பு முகங்கள் மற்றும் சுற்றியுள்ள ஆர்க் ஷீல்டுகளில் கிட்டத்தட்ட உடனடியாக ஒடுங்குகிறது. இந்த விரைவான ஒடுக்கம்-என அறியப்படுகிறதுமின்கடத்தா மீட்பு- வளைவை கட்டுப்படுத்துவதைத் தடுக்கிறது, அரை சுழற்சியில் பிழையை திறம்பட அழிக்கிறது. முழு செயல்முறையும் சுத்தமாகவும், அமைதியாகவும் உள்ளது மற்றும் குறைந்தபட்ச தொடர்பு அரிப்பை உருவாக்குகிறது, VCB இன் உயர் மின் சகிப்புத்தன்மைக்கு பங்களிக்கிறது, பெரும்பாலும் 5,000 முழு-சுமை செயல்பாடுகளை மீறுகிறது.
முக்கியமாக, வெற்றிட குறுக்கீட்டின் வடிவமைப்பு, செராமிக் உறையை சேதப்படுத்தும் சூடான இடங்களைத் தவிர்த்து, வில் செறிவூட்டப்பட்டதாகவும் பரவுவதையும் உறுதி செய்கிறது. அச்சு அல்லது ரேடியல் காந்தப்புல தொடர்புகள் போன்ற குறிப்பிட்ட தொடர்பு வடிவவியலின் பயன்பாடு, வில் இயக்கத்தை மேலும் கட்டுப்படுத்துகிறது மற்றும் சீரான உடைகளை உறுதி செய்கிறது, இதன் மூலம் குறுக்கீட்டின் செயல்பாட்டு ஆயுளை நீட்டிக்கிறது. இந்த ஆர்க் அழிந்துபோகும் கொள்கையே VCB களை அடிக்கடி மாற்றும் கடமைகளுக்கு ஏற்றதாக ஆக்குகிறது, அதாவது மோட்டார் ஸ்டார்ட்டிங் அல்லது மின்தேக்கி வங்கி மாறுதல் போன்றவை, மற்ற தொழில்நுட்பங்கள் விரைவாக சிதைந்துவிடும்.
நடுத்தர மின்னழுத்த பயன்பாடுகளுக்கு, வெற்றிடத்திற்கும் SF₆ தொழில்நுட்பத்திற்கும் இடையிலான தேர்வு ஒரு பொதுவான பொறியியல் முடிவாகும். இரண்டுமே முதிர்ந்த தொழில்நுட்பங்கள், ஆனால் அவற்றின் குணாதிசயங்கள் திட்ட முன்னுரிமைகளுடன் வித்தியாசமாக இணைகின்றன. வெளிப்புற விற்பனையாளர் தரவை நம்பாமல், செயல்பாட்டு மற்றும் சுற்றுச்சூழல் காரணிகளின் அடிப்படையில் அசல், விரிவான ஒப்பீட்டை கீழே உள்ள அட்டவணை வழங்குகிறது.
| அளவுரு | வெற்றிட சர்க்யூட் பிரேக்கர் (VCB) | SF6 சர்க்யூட் பிரேக்கர் |
|---|---|---|
| குறுக்கீடு நடுத்தர | வெற்றிடம் (மின்கடத்தா வலிமை ~10⁷ V/m) | அழுத்தத்தில் SF₆ வாயு (பொதுவாக 5–7 பார்) |
| வழக்கமான மின்னழுத்த வகுப்பு | 3 kV - 36 kV (முதன்மை நடுத்தர மின்னழுத்தம்) | 3 kV – 800 kV+ (MV முதல் EHV வரை உள்ளடக்கியது) |
| சுற்றுச்சூழல் பாதிப்பு | பூஜ்ஜிய உமிழ்வுகள்; பசுமை இல்ல வாயு விளைவு இல்லை | உயர் GWP (23,500x CO₂); கடுமையான கையாளுதல் மற்றும் மறுசுழற்சி தேவை |
| எரோஷன் & லைஃப் தொடர்பு | குறைந்த அரிப்பு; 30 முழுப் பிழைகள் அல்லது 5,000+ மாறுதல் செயல்பாடுகள் வரையிலான மின் ஆயுள் | மிதமான அரிப்பு; வாயு சிதைவு பொருட்கள் மேலாண்மை தேவை |
| பராமரிப்பு ஆட்சி | குறைந்தபட்சம்; குறுக்கீடுகள் வாழ்க்கைக்கு சீல் வைக்கப்படுகின்றன; பொறிமுறை உயவு மட்டுமே | அவ்வப்போது வாயு அடர்த்தி சோதனைகள்; ஈரப்பதம் மற்றும் துணை தயாரிப்பு கண்காணிப்பு |
| இயக்க பொறிமுறை | ஸ்பிரிங் அல்லது காந்த இயக்கி - குறைந்த ஆற்றல் தேவை | ஸ்பிரிங், ஹைட்ராலிக் அல்லது நியூமேடிக் - பெரும்பாலும் அதிக ஆற்றல் |
| வழக்கமான பலம் | அடிக்கடி மாறுதல், குறைந்த பராமரிப்பு, சுற்றுச்சூழல் தீங்கற்றது | உயர் மின்னழுத்தம், கச்சிதமான நிறுவல்கள், உயர் பிழை மின்னோட்ட திறன் ஆகியவற்றிற்கு சிறந்தது |
சுற்றுச்சூழல் பொறுப்பு, அடிக்கடி செயல்படுதல் மற்றும் குறைந்த வாழ்க்கைச் சுழற்சி செலவுகள் ஆகியவை முக்கியமான பயன்பாடுகளில் VCBகள் குறிப்பாக வலுவானவை என்பதை இந்த ஒப்பீடு காட்டுகிறது. நடுத்தர மின்னழுத்த நெட்வொர்க்குகளுக்கான நிலையான, உயர்-செயல்திறன் தீர்வைத் தேடும் பயன்பாடுகள் மற்றும் தொழில்துறை பயனர்களுக்கு, VCBகள் ஒரு கட்டாய தொழில்நுட்பத் தேர்வை வழங்குகின்றன.கம்வில்உட்புற மற்றும் வெளிப்புற பயன்பாட்டிற்காக 12kV முதல் 40.5kV வரையிலான தயாரிப்புகளை வழங்கும் VCBகளை இந்த உள்ளார்ந்த நன்மைகளைப் பயன்படுத்துகிறது.
ஒரு VCB என்பது துல்லியமான-பொறியியல் கூறுகளின் ஒரு கூட்டமாகும், ஒவ்வொன்றும் நம்பகமான செயல்பாட்டை உறுதி செய்வதில் முக்கிய பங்கு வகிக்கிறது. இரண்டு மிக முக்கியமான பகுதிகள் வெற்றிட குறுக்கீடு மற்றும் இயக்க பொறிமுறையாகும்.
வெற்றிட குறுக்கீடு என்பது நிலையான மற்றும் நகரும் தொடர்புகளைக் கொண்ட ஹெர்மெட்டிகல் சீல் செய்யப்பட்ட பீங்கான் சிலிண்டர் ஆகும். பீங்கான் பொருள் (பெரும்பாலும் அலுமினா) சிறந்த மின்கடத்தா காப்பு மற்றும் இயந்திர வலிமையை வழங்குகிறது. உள்ளே, ஒரு உலோக பெல்லோஸ் நகரும் தொடர்பை வெளிப்புற இயக்க தடியுடன் இணைக்கிறது, அச்சு இயக்கத்தை அனுமதிக்கும் போது வெற்றிட முத்திரையை பராமரிக்கிறது. ஒரு அதிநவீன கவச அமைப்பு உலோக நீராவியை ஒடுக்குவதற்கும், பீங்கான் உள் மேற்பரப்பில் வைப்பதைத் தடுப்பதற்கும் தொடர்புகளைச் சுற்றிலும், சாதனத்தின் வாழ்நாள் முழுவதும் காப்பு ஒருமைப்பாட்டை பாதுகாக்கிறது. தொடர்பு பொருள், பொதுவாக ஒரு செப்பு-குரோமியம் அலாய், வெல்டிங்கிற்கான அதன் எதிர்ப்பிற்காகவும், குறைந்த வெட்டுதல் மின்னோட்டத்தை பராமரிக்கும் திறனுக்காகவும் தேர்ந்தெடுக்கப்படுகிறது, இது தூண்டல் சுமை மாறுதலுக்கு முக்கியமானது.
இயக்க பொறிமுறையானது, துல்லியமான, விரைவான முறையில் தொடர்புகளைத் திறந்து மூடுவதற்கான உந்துதல் சக்தியை வழங்குகிறது. ட்ரிப்பிங்கின் போது வெளிப்புற சக்தி மூலங்களிலிருந்து நம்பகத்தன்மை மற்றும் சுதந்திரம் காரணமாக வசந்த-இயக்க வழிமுறைகள் VCB களில் மிகவும் பொதுவானவை. ஆற்றல் ஒரு மூடும் ஸ்பிரிங்கில் சேமிக்கப்படுகிறது (கையேடு அல்லது மோட்டார் பொருத்தப்பட்ட சார்ஜிங் சிஸ்டம் மூலம்) மற்றும் ஒரு பயண சமிக்ஞை பெறப்படும் போது வெளியிடப்படுகிறது. இந்த சேமிக்கப்பட்ட ஆற்றல் வடிவமைப்பு, கட்டுப்பாட்டு மின்னழுத்தத்தைப் பொருட்படுத்தாமல், நிலையான வேகம் மற்றும் விசையுடன் பிரேக்கர் திறக்கப்படுவதை உறுதி செய்கிறது. மற்ற விருப்பங்களில் காந்த ஆக்சுவேட்டர்கள் அடங்கும், அவை நிரந்தர காந்தங்கள் மற்றும் தாழ்ப்பாள்களுக்கு ஒரு சுருளைப் பயன்படுத்துகின்றன, குறைந்த நகரும் பகுதிகளுடன் எளிமையான இயந்திர வடிவமைப்பை வழங்குகின்றன. Comewill's VCBகள் CT தொடர் போன்ற வலுவான வழிமுறைகளுடன் பொருத்தப்பட்டுள்ளன, இது குறைந்தபட்ச சரிசெய்தலுடன் ஆயிரக்கணக்கான செயல்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது.
VCBகள் அவற்றின் நிறுவல் சூழல் மற்றும் குறிப்பிட்ட செயல்பாட்டு கோரிக்கைகளால் வகைப்படுத்தப்படுகின்றன. இரண்டு முதன்மை வகைகள்:
முக்கிய பயன்பாட்டு பகுதிகள் அடங்கும்:
பரந்த போர்ட்ஃபோலியோவுடன்,கம்வில்உட்புற மற்றும் வெளிப்புற பயன்பாடுகளுக்கு VCBகளை வழங்குகிறது, குறிப்பிட்ட வாடிக்கையாளர் தேவைகள் மற்றும் திட்ட தரநிலைகளை பூர்த்தி செய்ய தனிப்பயனாக்கலை வழங்குகிறது.
ஒரு குறிப்பிட்ட திட்டத்திற்கான சரியான VCB ஐத் தேர்ந்தெடுக்க, கணினி அளவுருக்கள் மற்றும் செயல்பாட்டு நிலைமைகள் இரண்டையும் முழுமையாக மதிப்பீடு செய்ய வேண்டும். பின்வரும் அளவுகோல்கள் ஒரு நல்ல கொள்முதல் முடிவின் அடிப்படையாக அமைகின்றன:
இந்த அளவுகோல்களை கவனமாக மதிப்பீடு செய்வதன் மூலம், பொறியாளர்கள் மற்றும் கொள்முதல் குழுக்கள் உடனடி தொழில்நுட்ப தேவைகளை பூர்த்தி செய்வது மட்டுமல்லாமல் நீண்ட கால நம்பகத்தன்மை மற்றும் செலவு-செயல்திறனை வழங்கும் VCB ஐ குறிப்பிடலாம்.கம்வில்முக்கிய சர்வதேச தரங்களுடன் இணங்கும் தயாரிப்புகளை வழங்குவதன் மூலம் வாடிக்கையாளர்களுக்கு இந்தத் தேர்வுகளுக்கு உதவ விரிவான தொழில்நுட்ப ஆதரவை வழங்குகிறது.
வெற்றிடத்தில் தற்போதைய பூஜ்ஜியத்திற்குப் பிறகு உடனடியாக வளைவை அணைக்கும் திறனில் முதன்மை நன்மை உள்ளது, இது விரைவான மின்கடத்தா மீட்டெடுப்பை வழங்குகிறது. இது மிகக் குறுகிய வளைவு நேரங்கள், குறைக்கப்பட்ட தொடர்பு அரிப்பு மற்றும் குறைந்தபட்ச பராமரிப்பு ஆகியவற்றில் விளைகிறது, இது நடுத்தர மின்னழுத்த அமைப்புகளுக்கு மிகவும் நம்பகமானதாக அமைகிறது.
VCBகள் முதன்மையாக நடுத்தர மின்னழுத்த பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளன, தோராயமாக 3 kV முதல் 36 kV வரையிலான வரம்பை உள்ளடக்கியது. இது விநியோக நெட்வொர்க்குகள் மற்றும் தொழில்துறை சக்தி அமைப்புகளுக்கான நிலையான தேர்வாக அமைகிறது.
பசுமை இல்ல வாயு விளைவு இல்லாத வெற்றிடத்தை குறுக்கீடு ஊடகமாக பயன்படுத்துவதால் VCB கள் குறிப்பிடத்தக்க சுற்றுச்சூழல் நன்மையைக் கொண்டுள்ளன. இதற்கு நேர்மாறாக, SF₆ வாயு மிக உயர்ந்த புவி வெப்பமடைதல் சாத்தியத்தை (GWP) கொண்டுள்ளது மற்றும் கவனமாக கையாளுதல் மற்றும் வாழ்க்கையின் இறுதி மறுசுழற்சி நடைமுறைகள் தேவை.
இரண்டு மிக முக்கியமான கூறுகள் வெற்றிட குறுக்கீடு (சீல் செய்யப்பட்ட தொடர்புகள்) மற்றும் இயக்க பொறிமுறையாகும். குறுக்கீட்டின் தொடர்பு பொருள் மற்றும் கவசமானது மின் ஆயுளை தீர்மானிக்கிறது, அதே நேரத்தில் பொறிமுறையின் வடிவமைப்பு மற்றும் பொருளின் தரம் இயந்திர சகிப்புத்தன்மையை ஆணையிடுகிறது.
ஆம், மோட்டாரைத் தொடங்குதல், மின்தேக்கி வங்கி மாறுதல் மற்றும் ஆர்க் ஃபர்னேஸ் கட்டுப்பாடு போன்ற அடிக்கடி மாறுதல் கடமைகளுக்கு VCBகள் விதிவிலக்காக மிகவும் பொருத்தமானவை. அவற்றின் வலுவான வடிவமைப்பு மற்றும் குறைந்த தொடர்பு அரிப்பு ஆகியவை அதிக எண்ணிக்கையிலான பாதுகாப்பான செயல்பாடுகளை அனுமதிக்கின்றன.
VCB களுக்கு மிகக் குறைந்த பராமரிப்பு தேவைப்படுகிறது. முதன்மை பணிகளில் முறையான உயவுக்கான இயக்க பொறிமுறையை அவ்வப்போது ஆய்வு செய்தல், இயந்திர குறிகாட்டிகளை சரிபார்த்தல் மற்றும் சேதத்தின் அறிகுறிகளுக்கு குறுக்கீட்டின் காட்சி ஆய்வு ஆகியவை அடங்கும். குறுக்கீடுகள் வாழ்நாள் முழுவதும் சீல் செய்யப்படுகின்றன மற்றும் சாதாரண சேவை நிலைமைகளின் கீழ் எரிவாயு நிரப்புதல் அல்லது தொடர்பு மாற்றுதல் தேவையில்லை.
