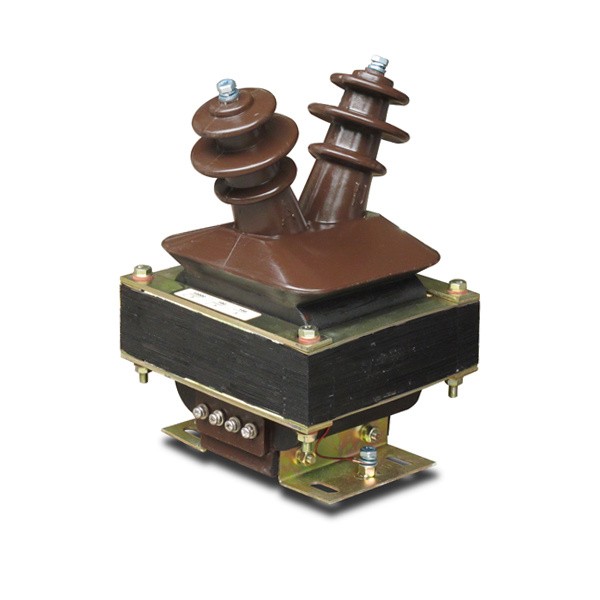

A மின்னழுத்த மின்மாற்றிஉயர் முதன்மை மின்னழுத்தத்தை அளவீடு, அளவீடு, பாதுகாப்பு மற்றும் கட்டுப்பாட்டுக்கு ஏற்ற விகிதாசார இரண்டாம் நிலை மின்னழுத்தத்திற்கு குறைக்கப் பயன்படும் முக்கியமான கருவி-மாற்றி தொழில்நுட்பமாகும். மின்சார நெட்வொர்க்குகளுக்கு இடையில் ஆற்றல் பரிமாற்றத்திற்காக வடிவமைக்கப்பட்ட ஒரு மின்மாற்றி போலல்லாமல், ஒரு கருவி மின்மாற்றி மீட்டர், ரிலேக்கள், கண்காணிப்பு உபகரணங்கள் மற்றும் கட்டுப்பாட்டு அமைப்புகளுக்கு துல்லியமான சமிக்ஞையை வழங்க வடிவமைக்கப்பட்டுள்ளது. சரியான தேர்வு முதன்மை அமைப்பு மின்னழுத்தம், இரண்டாம் நிலை மின்னழுத்தம், அதிர்வெண், துல்லியத் தேவைகள், சுமை, காப்பு, கட்ட ஏற்பாடு, முறுக்கு கட்டமைப்பு, நிறுவல் இடம், சுற்றுச்சூழல் வெளிப்பாடு மற்றும் நோக்கம் கொண்ட பாதுகாப்பு அல்லது அளவீட்டு செயல்பாடு ஆகியவற்றைப் பொறுத்தது. மின்காந்த, கொள்ளளவு மற்றும் மின்னணு தொழில்நுட்பங்கள் விகிதாசார மின்னழுத்த சமிக்ஞைகளைப் பெறுவதற்கு வெவ்வேறு அணுகுமுறைகளை வழங்குகின்றன. உட்புற மற்றும் வெளிப்புற வடிவமைப்புகள் பல்வேறு சுற்றுச்சூழல் நிலைமைகளை நிவர்த்தி செய்கின்றன. ஒரு முழுமையான தொழில்நுட்ப மதிப்பீட்டிற்கு மின் செயல்திறன், காப்பு, கட்டுமானம், பாகங்கள், பாதுகாப்பு, நிறுவல் மற்றும் பராமரிப்பு ஆகியவற்றை ஒரு ஒருங்கிணைந்த அமைப்பாகக் கருத்தில் கொள்ள வேண்டும்.
பொருளடக்கம்
நேரடியாகப் பிரிவிற்குச் செல்ல எந்த தலைப்பையும் கிளிக் செய்யவும்.
- 1. பவர் சிஸ்டங்களில் மின்னழுத்த அளவீடு ஏன் முக்கியமானது?
- 2. ஒரு கருவி மின்னழுத்த மின்மாற்றி எவ்வாறு வேலை செய்கிறது?
- 3. முக்கிய வகைகள் மற்றும் கட்டமைப்புகள் என்ன?
- 4. துல்லியம் மற்றும் சுமை தேர்வை எவ்வாறு பாதிக்கிறது?
- 5. இன்சுலேஷன் மற்றும் எலக்ட்ரிக்கல் தனிமைப்படுத்தல் ஏன் அவசியம்?
- 6. பாதுகாப்பு மற்றும் அளவீட்டு பயன்பாடுகள் எவ்வாறு வேறுபடுகின்றன?
- 7. மின்காந்த மற்றும் கொள்ளளவு வடிவமைப்புகளுக்கு இடையே உள்ள வேறுபாடு என்ன?
- 8. உட்புற மற்றும் வெளிப்புற வடிவமைப்புகள் வெவ்வேறு நிலைமைகளை எவ்வாறு நிவர்த்தி செய்கின்றன?
- 9. ஒற்றை-கட்ட மற்றும் மூன்று-கட்ட பயன்பாடுகள் எவ்வாறு வேறுபடுகின்றன?
- 10. உருகிகள், இரண்டாம் நிலை தரையிறக்கம் மற்றும் பாதுகாப்பு எவ்வாறு கருதப்பட வேண்டும்?
- 11. எந்த பயன்பாடுகள் கருவி மின்னழுத்த அளவீட்டைப் பயன்படுத்துகின்றன?
- 12. என்ன பொதுவான தேர்வு தவறுகள் தவிர்க்கப்பட வேண்டும்?
- 13. ஒரு தொழில்முறை தொழில்நுட்ப விவரக்குறிப்பில் என்ன இருக்க வேண்டும்?
- 14. அடிக்கடி கேட்கப்படும் கேள்விகள்
பவர் சிஸ்டங்களில் மின்னழுத்த அளவீடு ஏன் முக்கியமானது?
மின்னழுத்தத்தைப் பற்றிய நம்பகமான தகவல் இல்லாமல் மின்சார நெட்வொர்க்குகளை பாதுகாப்பாகவும் துல்லியமாகவும் கட்டுப்படுத்த முடியாது. ஆபரேட்டர்கள், பாதுகாப்பு ரிலேக்கள், மீட்டர்கள், ஆட்டோமேஷன் அமைப்புகள் மற்றும் கண்காணிப்பு உபகரணங்கள் அனைத்தும் முதன்மை மின்சுற்றின் நிலையைக் குறிக்கும் அளவீட்டு சமிக்ஞைகளைப் பொறுத்தது.
வழக்கமான மீட்டர்கள் அல்லது குறைந்த மின்னழுத்த கட்டுப்பாட்டு கருவிகளை நடுத்தர அல்லது உயர் மின்னழுத்த சுற்றுடன் நேரடியாக இணைப்பது நடைமுறைக்கு மாறானது மற்றும் ஆபத்தானது. உயர் மின்னழுத்த சுற்று மற்றும் இரண்டாம் நிலை அளவீட்டு சுற்றுக்கு இடையே மின் பிரிப்பை வழங்கும் போது முதன்மை மின்னழுத்தத்தைக் குறிக்கும் விகிதாசார இரண்டாம் நிலை சமிக்ஞையை உருவாக்குவதன் மூலம் கருவி மின்மாற்றிகள் இந்த சிக்கலை தீர்க்கின்றன.
இந்த பிரிப்பு பல நடைமுறை நன்மைகளைக் கொண்டுள்ளது. அளவீட்டு உபகரணங்களை முதன்மை அமைப்புக்கு நேரடியாக வெளிப்படுத்துவதற்குப் பதிலாக தரப்படுத்தப்பட்ட இரண்டாம் நிலை மின்னழுத்தத்தைச் சுற்றி வடிவமைக்க முடியும். பாதுகாப்பு ரிலேக்கள் நிர்வகிக்கக்கூடிய சிக்னலைச் செயல்படுத்தலாம். ஆற்றல் மீட்டர்கள் அவற்றின் அளவீட்டு செயல்பாடுகளை செய்ய முடியும். முதன்மை மின்னழுத்தத்தை நேரடியாக கட்டுப்பாட்டுப் பலகத்தில் கொண்டு வராமல், ஆபரேட்டர்கள் மின் நெட்வொர்க் பற்றிய தகவல்களைப் பெறலாம்.
மீட்டர் மற்றும் கண்காணிப்பு சாதனங்களுக்கு விகிதாசார மின்னழுத்த சமிக்ஞையை வழங்குகிறது.
அசாதாரண அமைப்பு நிலைமைகளை மதிப்பிடும் பாதுகாப்பு ரிலேக்களுக்கு மின்னழுத்தத் தகவலை வழங்குகிறது.
உயர் மின்னழுத்த முதன்மை நெட்வொர்க்கிலிருந்து இரண்டாம் நிலை அளவீட்டு சுற்றுகளை பிரிக்கிறது.
ஆட்டோமேஷன், மாறுதல் தர்க்கம், ஒத்திசைவு மற்றும் பிற கட்டுப்பாட்டு செயல்பாடுகளை ஆதரிக்கக்கூடிய மின் சமிக்ஞையை வழங்குகிறது.
மின்னழுத்தத் தகவல் தொடர்ந்து மின் நிலை மாறும் அமைப்புகளில் குறிப்பாக முக்கியமானது. துணை மின்நிலையங்கள், தொழில்துறை விநியோக அமைப்புகள், மின்மாற்றி ஊட்டிகள், புதுப்பிக்கத்தக்க ஆற்றல் நெட்வொர்க்குகள் மற்றும் சிக்கலான பயன்பாட்டு அமைப்புகள் அனைத்திற்கும் கணினி மின்னழுத்தம் பற்றிய நம்பகமான தகவல் தேவைப்படுகிறது.
அளவீடு சரிசெய்தலையும் ஆதரிக்கிறது. கவனிக்கப்பட்ட இரண்டாம் நிலை சமிக்ஞை எதிர்பாராத விதமாக மாறினால், முதன்மை அமைப்பு, கருவி மின்மாற்றி, வயரிங், பாதுகாப்பு சுற்று அல்லது அளவீட்டுச் சங்கிலியின் மற்றொரு பகுதி ஆகியவற்றுடன் தொடர்புடையதா என்பதை பொறியாளர்கள் ஆராயலாம்.
எனவே நம்பகமான அளவீட்டு சங்கிலி சரியாக தேர்ந்தெடுக்கப்பட்ட கருவி மின்மாற்றியுடன் தொடங்குகிறது. துல்லியம், காப்பு, இணைப்பு கட்டமைப்பு, இரண்டாம் நிலை சுமை, சுற்றுச்சூழல் நிலைமைகள் மற்றும் பாதுகாப்பு தேவைகள் அனைத்தையும் ஒன்றாகக் கருத்தில் கொள்ள வேண்டும்.
ஒரு கருவி மின்னழுத்த மின்மாற்றி எவ்வாறு வேலை செய்கிறது?
ஒரு மின்காந்த கருவி மின்னழுத்த மின்மாற்றி மின்காந்த தூண்டல் மூலம் செயல்படுகிறது. முதன்மை முறுக்கு உயர் மின்னழுத்த சுற்றுடன் இணைக்கப்பட்டுள்ளது, அதே நேரத்தில் இரண்டாம் நிலை முறுக்கு இணைக்கப்பட்ட அளவீட்டு அல்லது பாதுகாப்பு உபகரணங்களுக்கு விகிதாசார குறைந்த மின்னழுத்தத்தை வழங்குகிறது.
முதன்மைத் திருப்பங்கள் மற்றும் இரண்டாம் நிலை திருப்பங்களின் விகிதத்தால் அடிப்படை உறவு தீர்மானிக்கப்படுகிறது. முதன்மை முறுக்கு ஆற்றல் பெறும்போது, மையத்தில் காந்தப் பாய்வு நிறுவப்படுகிறது. இந்த ஃப்ளக்ஸ் இரண்டாம் நிலை முறுக்குகளில் மின்னழுத்தத்தைத் தூண்டுகிறது, இது மின்மாற்றியின் வடிவமைக்கப்பட்ட இயக்க வரம்பிற்குள் முதன்மை மின்னழுத்தத்திற்கு விகிதாசாரமாக ஒத்திருக்கிறது.
முதன்மை முறுக்கு
முதன்மை முறுக்கு உயர் மின்னழுத்த சுற்றுடன் இணைக்கிறது. எனவே அதன் காப்பு அமைப்பு முதன்மை நெட்வொர்க்குடன் தொடர்புடைய மின் அழுத்தங்களைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது.
தயாரிப்பு கட்டமைப்பைப் பொறுத்து, முதன்மை முறுக்கு வெவ்வேறு உடல் கட்டுமானங்களைக் கொண்டிருக்கலாம். சில வடிவமைப்புகள் வழக்கமான முறுக்கு ஏற்பாட்டைப் பயன்படுத்துகின்றன, மற்றவை முறுக்குகளை ஒரு இணைக்கப்பட்ட காப்பு கட்டமைப்பில் ஒருங்கிணைக்கின்றன.
இரண்டாம் நிலை முறுக்கு
இரண்டாம் நிலை முறுக்கு மீட்டர், ரிலேக்கள் மற்றும் பிற உபகரணங்களுக்கு குறைக்கப்பட்ட மின்னழுத்த சமிக்ஞையை வழங்குகிறது. அதன் வெளியீடு குறிப்பிட்ட மின் நிலைகளின் கீழ் முதன்மை மின்னழுத்தத்திற்கு விகிதாசாரமாக இருக்கும்படி வடிவமைக்கப்பட்டுள்ளது.
காந்த கோர்
மையமானது மின்காந்த தூண்டலுக்குத் தேவையான காந்தப் பாதையை வழங்குகிறது. முக்கிய கட்டுமானம் மற்றும் காந்த பண்புகள் துல்லியம், தூண்டுதல் நடத்தை, இழப்புகள் மற்றும் நிலையான இரண்டாம் நிலை சமிக்ஞையை வழங்கும் மின்மாற்றியின் திறனை பாதிக்கிறது.
காப்பு அமைப்பு
காப்பு அமைப்பு உயர் மின்னழுத்த முதன்மை முறுக்கு இரண்டாம் நிலை முறுக்கு, உறை மற்றும் சுற்றியுள்ள அமைப்பு ஆகியவற்றிலிருந்து பிரிக்கிறது. தயாரிப்பு வடிவமைப்பைப் பொறுத்து, இது உலர் காப்பு, எபோக்சி-ரெசின் வார்ப்பு, எண்ணெய் காப்பு, எரிவாயு காப்பு அல்லது பிற மின்கடத்தா ஏற்பாடுகளை உள்ளடக்கியது.
| கூறு | முதன்மை செயல்பாடு | முக்கிய வடிவமைப்பு பரிசீலனை |
|---|---|---|
| முதன்மை முறுக்கு | உயர் மின்னழுத்த சுற்றுடன் இணைக்கிறது | முதன்மை மின்னழுத்தம் மற்றும் காப்பு தேவைகள் |
| இரண்டாம் நிலை முறுக்கு | குறைக்கப்பட்ட அளவீட்டு சமிக்ஞையை வழங்குகிறது | இரண்டாம் நிலை மின்னழுத்தம், துல்லியம், சுமை |
| காந்த கோர் | காந்தப் பாதையை வழங்குகிறது | முக்கிய பொருள் மற்றும் தூண்டுதல் பண்புகள் |
| காப்பு அமைப்பு | மின் பிரிப்பு பராமரிக்கிறது | மின்னழுத்த அழுத்தம், சுற்றுச்சூழல், இயந்திர நிலைத்தன்மை |
| அடைப்பு அல்லது வீடு | இயந்திர மற்றும் சுற்றுச்சூழல் பாதுகாப்பை வழங்குகிறது | நிறுவல் இடம் மற்றும் வெளிப்பாடு நிலைமைகள் |
இரண்டாம் நிலை சமிக்ஞை தரம்
ஒரு பயனுள்ள இரண்டாம் நிலை சமிக்ஞையானது முதன்மை மின்னழுத்தத்தை துல்லியமாக பிரதிநிதித்துவப்படுத்த வேண்டும், அதே நேரத்தில் இணைக்கப்பட்ட உபகரணங்கள் அதன் குறிப்பிட்ட சுமைகளை ஈர்க்கின்றன. அளவீட்டு சுற்று இரண்டாம் நிலை மீது அதிக சுமையை ஏற்படுத்தினால், மின்னழுத்த விகிதம் மற்றும் துல்லியம் பாதிக்கப்படலாம்.
இதனால்தான் மின்மாற்றி, வயரிங், டெர்மினல்கள், மீட்டர்கள், ரிலேக்கள் மற்றும் பிற இரண்டாம் நிலை உபகரணங்கள் ஒரு சுற்று என மதிப்பிடப்பட வேண்டும்.
செயல்பாட்டுக் கொள்கையானது கருத்தாக்கத்தில் எளிமையானதாக இருக்கலாம், ஆனால் உண்மையான இயக்க நிலைமைகளின் கீழ் நிலையான துல்லியத்தை அடைவதற்கு கோர், முறுக்குகள், காப்பு, இணைப்புகள் மற்றும் இயந்திர அமைப்பு ஆகியவற்றின் கவனமாக வடிவமைப்பு தேவைப்படுகிறது.
முக்கிய வகைகள் மற்றும் கட்டமைப்புகள் என்ன?
கருவி மின்னழுத்த மின்மாற்றிகளை நிறுவல், கட்ட ஏற்பாடு, முறுக்கு கட்டமைப்பு, காப்பு தொழில்நுட்பம் மற்றும் செயல்பாட்டுக் கொள்கை ஆகியவற்றின் படி வகைப்படுத்தலாம். இந்த வகைகள் பொறியாளர்களுக்கு கணினி தேவைகளுக்கு ஏற்ப தேர்வைக் குறைக்க உதவுகின்றன.
உட்புற கட்டமைப்புகள்
உட்புற அலகுகள் சுவிட்ச் கியர், துணை மின்நிலையங்கள், மின்சார அறைகள் அல்லது பிற பாதுகாக்கப்பட்ட சூழல்களுக்குள் நிறுவப்பட வேண்டும். அவற்றின் உறை மற்றும் காப்பு வடிவமைப்பு கட்டுப்படுத்தப்பட்ட உட்புற சூழலைச் சுற்றி உகந்ததாக இருக்கும்.
எபோக்சி-ரெசின் வார்ப்பு வடிவமைப்புகள் கச்சிதமான உட்புற நடுத்தர மின்னழுத்த பயன்பாடுகளில் பொதுவானவை, ஏனெனில் திடமான காப்பு ஒரு சீல் செய்யப்பட்ட கட்டமைப்பை உருவாக்க முடியும், அதே நேரத்தில் உடல் அசெம்பிளியை ஒப்பீட்டளவில் கச்சிதமாக வைத்திருக்கும்.
வெளிப்புற கட்டமைப்புகள்
வெளிப்புற அலகுகள் மழை, ஈரப்பதம், வெப்பநிலை மாற்றங்கள், சூரிய ஒளி, தூசி, மாசு மற்றும் பிற சுற்றுச்சூழல் நிலைமைகளை நேரடியாக வெளிப்படுத்துகின்றன. அவர்களின் வீட்டுவசதி மற்றும் காப்பு ஏற்பாடு வெளிப்புற சேவையை கவனிக்க வேண்டும்.
ஒற்றை-கட்ட கட்டமைப்புகள்
ஒவ்வொரு கட்டமும் தனித்தனியாக அளவிடப்படும் இடங்களில் அல்லது பயன்பாட்டிற்கு வரையறுக்கப்பட்ட கட்டம்-தரை அல்லது கட்ட-க்கு-கட்ட அளவீட்டு ஏற்பாடு தேவைப்படும் இடங்களில் ஒற்றை-கட்ட வடிவமைப்புகள் பொதுவாகப் பயன்படுத்தப்படுகின்றன.
மூன்று கட்ட கட்டமைப்புகள்
மூன்று-கட்ட ஏற்பாடுகள் மூன்று-கட்ட மின் நெட்வொர்க்குகளுக்கு ஒருங்கிணைந்த மின்னழுத்த அளவீட்டை வழங்க முடியும். சரியான இணைப்பு கணினி நடுநிலை உள்ளமைவு மற்றும் பாதுகாப்பு அல்லது அளவீட்டு செயல்பாட்டைப் பொறுத்தது.
இரண்டு முறுக்கு மற்றும் மூன்று முறுக்கு கட்டமைப்புகள்
இரண்டு முறுக்கு வடிவமைப்பில் ஒரு முதன்மை மற்றும் ஒரு இரண்டாம் நிலை முறுக்கு உள்ளது. மூன்று முறுக்கு வடிவமைப்பு ஒரு துணை இரண்டாம் நிலை முறுக்குகளைச் சேர்க்கிறது, இது மின்சாரத் திட்டத்தைப் பொறுத்து ஒரு தனி பாதுகாப்பு அல்லது அடித்தளம் தொடர்பான செயல்பாட்டை ஆதரிக்கும்.
உலர் வகை மற்றும் வார்ப்பு பிசின் அமைப்புகள்
உலர் வகை அமைப்புகள் திரவ மின்கடத்தா இல்லாமல் திட அல்லது உலர் காப்பு பயன்படுத்துகின்றன. எபோக்சி-ரெசின் காஸ்ட் கட்டுமானமானது தேர்ந்தெடுக்கப்பட்ட கூறுகளை முழுமையாக இணைக்க முடியும், இது இயந்திர நிலைத்தன்மை மற்றும் ஈரப்பதம் மற்றும் மாசுபாட்டிற்கு எதிர்ப்பை வழங்குகிறது.
எண்ணெயில் மூழ்கிய வடிவமைப்புகள்
எண்ணெயில் மூழ்கிய கட்டமைப்புகள் மின்கடத்தா மற்றும் வெப்ப அமைப்பின் ஒரு பகுதியாக இன்சுலேடிங் எண்ணெயைப் பயன்படுத்துகின்றன. இந்த வடிவமைப்புகளுக்கு பொருத்தமான தொட்டி கட்டுமானம், சீல் செய்தல், எண்ணெய் மேலாண்மை மற்றும் பராமரிப்பு நடைமுறைகள் தேவை.
ஊதப்பட்ட அல்லது வாயு-இன்சுலேட்டட் கட்டமைப்புகள்
மூடப்பட்ட மின்கடத்தா அமைப்புகள் பொருத்தமான இடங்களில் எரிவாயு-இன்சுலேட்டட் வடிவமைப்புகளைப் பயன்படுத்தலாம். அவற்றின் தேர்வில் அடைப்பு சீல், எரிவாயு பண்புகள், அழுத்தம் மேலாண்மை, சேவை நடைமுறைகள் மற்றும் சுற்றுச்சூழல் தேவைகள் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.
கொள்ளளவு மற்றும் மின்னணு தொழில்நுட்பங்கள்
ஒவ்வொரு மின்னழுத்த அளவீட்டு முறையும் வழக்கமான மின்காந்த மின்மாற்றியை நம்பியிருக்காது. கொள்ளளவு மின்னழுத்த மின்மாற்றிகள் மின்காந்தப் பகுதியுடன் இணைந்து கொள்ளளவு வகுப்பியைப் பயன்படுத்துகின்றன, அதே நேரத்தில் மின்னணு மின்னழுத்த உணரிகள் விகிதாசார மின் வெளியீட்டை உருவாக்க உணர்திறன் மற்றும் சமிக்ஞை-மாற்ற முறைகளைப் பயன்படுத்துகின்றன.
| வகைப்பாடு | வழக்கமான விருப்பங்கள் | தேர்வு கவனம் |
|---|---|---|
| நிறுவல் | உட்புறம், வெளிப்புறம் | சுற்றுச்சூழல் வெளிப்பாடு மற்றும் உறை வடிவமைப்பு |
| கட்டம் | ஒற்றை-கட்டம், மூன்று-கட்டம் | நெட்வொர்க் கட்டமைப்பு மற்றும் அளவீட்டு திட்டம் |
| முறுக்கு | இரண்டு முறுக்கு, மூன்று முறுக்கு | அளவீடு, பாதுகாப்பு, துணை செயல்பாடுகள் |
| காப்பு | உலர், வார்ப்பிரும்பு, எண்ணெய், எரிவாயு | மின்னழுத்த வகுப்பு, சுற்றுச்சூழல், பராமரிப்பு |
| வேலை கொள்கை | மின்காந்த, கொள்ளளவு, மின்னணு | மின்னழுத்த நிலை, துல்லியம், கணினி கட்டமைப்பு |
பயன்பாடு மற்றும் நெட்வொர்க் தேவைகளுடன் தேர்வு தொடங்கப்பட வேண்டும், தயாரிப்பு வகை மட்டுமல்ல. வெவ்வேறு உள்ளமைவுகள் வெவ்வேறு நிறுவல் மற்றும் பராமரிப்பு பண்புகளை வழங்கும் போது ஒரே மாதிரியான அளவீட்டு செயல்பாடுகளை பூர்த்தி செய்ய முடியும்.
துல்லியம் மற்றும் சுமை தேர்வை எவ்வாறு பாதிக்கிறது?
ஆற்றல் அளவீடு, கணினி கண்காணிப்பு, பாதுகாப்பு, கட்டுப்பாடு அல்லது ஒரே நேரத்தில் பல செயல்பாடுகளுக்கு இரண்டாம் நிலை சமிக்ஞை பயன்படுத்தப்படலாம் என்பதால் துல்லியமானது மிக முக்கியமான தொழில்நுட்பக் கருத்தாகும்.
துல்லிய வகுப்பு
துல்லியம் வகுப்பு வரையறுக்கப்பட்ட நிபந்தனைகளின் கீழ் அனுமதிக்கக்கூடிய அளவீட்டு பிழையை விவரிக்கிறது. வெவ்வேறு பயன்பாடுகளுக்கு வெவ்வேறு துல்லியத் தேவைகள் இருக்கலாம்.
மின்மாற்றி முதன்மையாக ஒரு பாதுகாப்பு சமிக்ஞையை வழங்கும் பயன்பாடுகளைக் காட்டிலும் அளவீட்டுச் சுற்றுகளுக்கு அளவீட்டுச் சுற்றுகள் இறுக்கமான துல்லியம் தேவைப்படும். எனவே சரியான வகுப்பு, இரண்டாம் நிலை சுற்று எதைச் சாதிக்க வேண்டும் என்பதைப் பொறுத்தது.
மதிப்பிடப்பட்ட சுமை
சுமை என்பது இரண்டாம் நிலை முறுக்குடன் இணைக்கப்பட்ட சுமையைக் குறிக்கிறது. இதில் மீட்டர், ரிலே உள்ளீடுகள், டிரான்ஸ்யூசர்கள், வயரிங், டெர்மினல் பிளாக்ஸ் மற்றும் பிற இணைக்கப்பட்ட சாதனங்கள் ஆகியவை அடங்கும்.
இரண்டாம் நிலை சுற்றுகளின் உண்மையான சுமை மின்மாற்றி குறிப்பிடப்பட்ட நிபந்தனைகளிலிருந்து கணிசமாக வேறுபட்டால், துல்லியம் மற்றும் வெளியீட்டு நடத்தை மாறலாம்.
விகித துல்லியம்
உருமாற்ற விகிதம் குறிப்பிட்ட சகிப்புத்தன்மைக்குள் இருக்க வேண்டும். உத்தேசிக்கப்பட்ட விகிதத்திற்கும் உண்மையான விகிதத்திற்கும் இடையே உள்ள பொருத்தமின்மை அளவீட்டு மதிப்புகள் மற்றும் பாதுகாப்பு முடிவுகள் இரண்டையும் பாதிக்கும்.
கட்ட இடப்பெயர்ச்சி
சக்தி கணக்கீடுகளை உள்ளடக்கிய அளவீட்டு முறைகளில், கட்ட உறவுகள் முக்கியம். கட்ட இடப்பெயர்ச்சியில் சிறிய பிழைகள் மின்னழுத்தம் மற்றும் தற்போதைய சமிக்ஞைகளிலிருந்து பெறப்பட்ட கணக்கீடுகளின் துல்லியத்தை பாதிக்கலாம்.
| அளவுரு | இது என்ன விவரிக்கிறது | ஏன் இது முக்கியம் |
|---|---|---|
| துல்லிய வகுப்பு | வரையறுக்கப்பட்ட நிபந்தனைகளின் கீழ் அளவீட்டு துல்லியம் | அளவீடு அல்லது பாதுகாப்பிற்கான பொருத்தத்தை தீர்மானிக்கிறது |
| மதிப்பிடப்பட்ட சுமை | இரண்டாம் நிலை சுற்று சுமை | இரண்டாம் நிலை மின்னழுத்தம் மற்றும் துல்லியத்தை பாதிக்கிறது |
| உருமாற்ற விகிதம் | முதன்மை முதல் இரண்டாம் நிலை மின்னழுத்த உறவு | அளவீடு முதன்மை அமைப்பை சரியாக பிரதிபலிக்கிறது என்பதை உறுதி செய்கிறது |
| கட்ட இடப்பெயர்ச்சி | முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்தம் இடையே கோண உறவு | சக்தி மற்றும் பாதுகாப்பு கணக்கீடுகளை பாதிக்கலாம் |
பாதுகாப்பு தேவைகளுக்கு எதிராக அளவீடு
அளவீடு சார்ந்த பயன்பாடுகள் பொதுவாக தொடர்புடைய இயக்க வரம்பில் துல்லியமான விகிதாசார வெளியீட்டை பராமரிப்பதில் கவனம் செலுத்துகின்றன. பாதுகாப்பு சார்ந்த பயன்பாடுகள், அசாதாரண அமைப்பு நிலைகளின் போது மின்மாற்றியின் நடத்தை மற்றும் ரிலே செயல்பாட்டை ஆதரிக்கும் இரண்டாம் நிலை சமிக்ஞையின் திறனுக்கு அதிக முக்கியத்துவம் கொடுக்கலாம்.
இந்த வேறுபாடு தொழில்நுட்ப விவரக்குறிப்பில் பிரதிபலிக்கப்பட வேண்டும். பெயரளவு மின்னழுத்தத்தின் படி மட்டுமே தேர்ந்தெடுக்கப்பட்ட ஒரு தயாரிப்பு அதன் துல்லியம் மற்றும் சுமை பண்புகள் இணைக்கப்பட்ட சுற்றுடன் பொருந்தவில்லை என்றால் பொருத்தமற்றதாக இருக்கும்.
இன்சுலேஷன் மற்றும் எலக்ட்ரிக்கல் தனிமைப்படுத்தல் ஏன் அவசியம்?
கருவி மின்னழுத்த மின்மாற்றிகள் பயன்படுத்தப்படுவதற்கான முக்கிய காரணங்களில் ஒன்று மின்சார தனிமைப்படுத்தல் ஆகும். முதன்மை சுற்று வழக்கமான அளவீட்டு மற்றும் கட்டுப்பாட்டு சாதனங்களின் பாதுகாப்பான இயக்க வரம்பிற்கு மேல் உள்ள மின்னழுத்தத்தில் செயல்பட முடியும், எனவே காப்பு அமைப்பு முதன்மை மற்றும் இரண்டாம் நிலை சுற்றுகளுக்கு இடையே நம்பகமான பிரிவை உருவாக்க வேண்டும்.
முதன்மை முதல் இரண்டாம் நிலை தனிமைப்படுத்தல்
மதிப்பிடப்பட்ட முதன்மை மின்னழுத்தம் மற்றும் வரையறுக்கப்பட்ட நிலையற்ற நிலைமைகளுடன் தொடர்புடைய மின் அழுத்தத்தை காப்பு அமைப்பு தாங்க வேண்டும். வடிவமைப்பில் காப்புப் பொருட்கள், ஊர்ந்து செல்லும் தூரங்கள், அனுமதிகள், முறுக்கு ஏற்பாடு, அடைப்பு, முனையங்கள் மற்றும் உறை வடிவியல் ஆகியவை அடங்கும்.
திட காப்பு
காஸ்ட்-ரெசின் வடிவமைப்புகள் முறுக்குகள் மற்றும் பிற மின் கூறுகளை இணைக்கலாம். இந்த அணுகுமுறை ஒரு சிறிய மற்றும் இயந்திர ரீதியாக நிலையான கட்டமைப்பை வழங்க முடியும், அதே நேரத்தில் உள் காப்பு மேற்பரப்புகளை ஈரப்பதம் அல்லது மாசுபாட்டிற்கு நேரடியாக வெளிப்படுத்துவதைக் குறைக்கிறது.
எண்ணெய் காப்பு
எண்ணெய் மின்கடத்தா காப்பு மற்றும் வெப்ப பரிமாற்ற பண்புகள் இரண்டையும் வழங்குகிறது. எண்ணை நிரப்பப்பட்ட வடிவமைப்புகளுக்கு உள் சூழலைப் பராமரிக்க பொருத்தமான கட்டுப்பாடு மற்றும் சீல் தேவை.
எரிவாயு காப்பு
எரிவாயு-இன்சுலேட்டட் அசெம்பிளிகள் ஒரு மூடிய மின்கடத்தா ஊடகத்தைப் பயன்படுத்துகின்றன. அடைப்பு அதன் ஒருமைப்பாட்டைப் பராமரிக்க வேண்டும், மேலும் சேவை நடைமுறைகள் மின்கடத்தா ஊடகம் மற்றும் உபகரணங்களின் அழுத்தம் அல்லது சீல் ஏற்பாட்டைக் கணக்கிட வேண்டும்.
க்ரீபேஜ் மற்றும் அனுமதி
க்ளியரன்ஸ் என்பது கடத்தும் பகுதிகளுக்கு இடையே உள்ள காற்றின் மூலம் மிகக் குறுகிய தூரத்தைக் குறிக்கிறது, அதே சமயம் க்ரீபேஜ் என்பது இன்சுலேடிங் மேற்பரப்பில் உள்ள தூரத்துடன் தொடர்புடையது. நடுத்தர மற்றும் உயர் மின்னழுத்த உபகரணங்களின் வடிவமைப்பில் இரண்டும் முக்கியமானவை.
சுற்றுசூழல் மாசு படரும் தூரத்தின் முக்கியத்துவத்தை அதிகரிக்கலாம், ஏனெனில் ஒரு காப்பீட்டு மேற்பரப்பில் மாசுபடுவது கசிவு மின்னோட்டத்திற்கான பாதையை உருவாக்கலாம்.
காப்பு முறிவு இல்லாமல் குறிப்பிட்ட மின் அழுத்தத்தை தாங்க வேண்டும்.
எதிர்பார்க்கப்படும் ஈரப்பதம், மாசுபாடு மற்றும் வெப்பநிலை நிலைகளின் கீழ் காப்பு அமைப்பு அதன் செயல்பாட்டை பராமரிக்க வேண்டும்.
போக்குவரத்து, நிறுவல் மற்றும் இயல்பான செயல்பாட்டின் போது முறுக்குகள் மற்றும் காப்பு நிலையாக இருக்க வேண்டும்.
குறைந்த மின்னழுத்த அளவீட்டு சுற்று முதன்மை நெட்வொர்க்கிலிருந்து சரியாக பிரிக்கப்பட்டிருக்க வேண்டும்.
எனவே காப்பு என்பது ஒரு பொருள் தேர்வு அல்ல. இது வடிவியல், பொருட்கள், உற்பத்தித் தரம், சுற்றுச்சூழல் வெளிப்பாடு மற்றும் மின் ஒருங்கிணைப்பு ஆகியவற்றை உள்ளடக்கிய ஒரு முழுமையான பொறியியல் அமைப்பாகும்.
வாங்குபவர்களுக்கு, காப்பு விளக்கம் குறிப்பிட்டதாக இருக்க வேண்டும் என்பதாகும். உலர் வகை, வார்ப்பிரும்பு, எண்ணெய் மூழ்கிய அல்லது எரிவாயு காப்பிடப்பட்ட போன்ற விதிமுறைகள் ஒரு தொடக்க புள்ளியை வழங்குகின்றன, ஆனால் தொழில்நுட்ப விவரக்குறிப்பு நோக்கம் மின்னழுத்த வகுப்பு மற்றும் நிறுவல் நிலைகளையும் விளக்க வேண்டும்.
பாதுகாப்பு மற்றும் அளவீட்டு பயன்பாடுகள் எவ்வாறு வேறுபடுகின்றன?
அதே முதன்மை மின்னழுத்த சுற்று அளவீடு மற்றும் பாதுகாப்பு அமைப்புகளுக்கு சமிக்ஞைகளை வழங்கலாம், ஆனால் இந்த இரண்டு செயல்பாடுகளின் தேவைகள் ஒரே மாதிரியாக இல்லை.
அளவீட்டு பயன்பாடுகள்
அளவீட்டு அமைப்புகளுக்கு நிலையான விகிதாச்சார மின்னழுத்தம் தேவைப்படுகிறது, இதனால் மீட்டர்கள் மற்றும் கண்காணிப்பு சாதனங்கள் முதன்மை அமைப்பைத் துல்லியமாகக் குறிக்கும். எனவே இயல்பான இயக்க வரம்பில் துல்லியம் மிகவும் முக்கியமானது.
பயன்பாடுகளில் மின்னழுத்த மீட்டர்கள், ஆற்றல் மீட்டர்கள், சக்தி-தர உபகரணங்கள், மேற்பார்வை அமைப்புகள் மற்றும் பிற கண்காணிப்பு சாதனங்கள் ஆகியவை அடங்கும்.
பாதுகாப்பு பயன்பாடுகள்
பாதுகாப்பு ரிலேக்கள் அசாதாரண நிலைமைகளை அடையாளம் காண மின் சமிக்ஞைகளைப் பயன்படுத்துகின்றன. மின்னழுத்த தகவல் நெட்வொர்க் கட்டமைப்பைப் பொறுத்து குறைந்த மின்னழுத்தம், அதிக மின்னழுத்தம், திசை, தூரம், ஒத்திசைவு அல்லது பிற பாதுகாப்பு செயல்பாடுகளுக்கு பங்களிக்கக்கூடும்.
பாதுகாப்புத் திட்டத்துடன் தொடர்புடைய நிபந்தனைகளின் கீழ் மின்மாற்றி பொருத்தமான சமிக்ஞையை வழங்க வேண்டும்.
ஒருங்கிணைந்த பயன்பாடுகள்
சில அமைப்புகள் வெவ்வேறு செயல்பாடுகளுக்கு தனி இரண்டாம் நிலை முறுக்குகளைப் பயன்படுத்துகின்றன. ஒரு முறுக்கு அளவீட்டை ஆதரிக்க முடியும், மற்றொன்று பாதுகாப்பிற்கு ஒதுக்கப்பட்டுள்ளது.
இந்த ஏற்பாடு வெவ்வேறு சுற்றுகளின் தேவைகளை தனிமைப்படுத்தவும், அளவீட்டு சுமைகள் மற்றும் பாதுகாப்பு உள்ளீடுகளுக்கு இடையிலான தொடர்புகளை குறைக்கவும் உதவும்.
| விண்ணப்பம் | வழக்கமான இரண்டாம் நிலை செயல்பாடு | முதன்மை வடிவமைப்பு முன்னுரிமை |
|---|---|---|
| மின்னழுத்த அளவீடு | துல்லியமான விகிதாசார மின்னழுத்தம் | குறிப்பிட்ட துல்லியம் மற்றும் சுமை |
| ஆற்றல் அளவீடு | மின் கணக்கீடுகளுக்கான மின்னழுத்த சமிக்ஞை | விகித துல்லியம் மற்றும் கட்ட செயல்திறன் |
| ரிலே பாதுகாப்பு | பிழை தர்க்கத்திற்கான மின்னழுத்த உள்ளீடு | பாதுகாப்பு செயல்திறன் மற்றும் பொருத்தமான இரண்டாம் நிலை நடத்தை |
| கட்டுப்பாட்டு அமைப்புகள் | மின்னழுத்த கருத்து அல்லது ஒத்திசைவு | நிலையான மற்றும் சரியாக அளவிடப்பட்ட சமிக்ஞை |
| கண்காணிப்பு | கணினி நிலை தரவு | நம்பகமான சமிக்ஞை தரம் மற்றும் ஒருங்கிணைப்பு |
துணை இரண்டாம் நிலை முறுக்குகள்
மூன்று முறுக்கு தயாரிப்புகள் சிறப்பு பயன்பாடுகளுக்கு கூடுதல் இரண்டாம் நிலை வெளியீட்டை வழங்க முடியும். சரியான நோக்கம் கணினி உள்ளமைவு மற்றும் பாதுகாப்புத் திட்டத்தைப் பொறுத்தது.
தொழில்நுட்ப வரைபடங்கள் மதிப்புமிக்கதாக இருப்பதற்கு இதுவும் ஒரு காரணம். தயாரிப்பு பல வெளியீடுகளைக் கொண்டுள்ளது என்ற பொதுவான அறிக்கையை விட முழுமையான முறுக்கு வரைபடம் மிகவும் பயனுள்ள தகவலை வெளிப்படுத்துகிறது.
இரண்டாம் நிலை சுற்று வடிவமைப்பு
இணைக்கப்பட்ட சுற்று முழுவதுமாக கருதப்பட வேண்டும். நீண்ட கேபிள் ரன், டெர்மினல் பிளாக்ஸ், மீட்டர், ரிலேக்கள், டிரான்ஸ்யூசர்கள் மற்றும் பிற உபகரணங்கள் அனைத்தும் உண்மையான இரண்டாம் நிலை சுமை மற்றும் சமிக்ஞை நடத்தைக்கு பங்களிக்கின்றன.
மின்காந்த மற்றும் கொள்ளளவு வடிவமைப்புகளுக்கு இடையே உள்ள வேறுபாடு என்ன?
வெவ்வேறு மின்னழுத்த அளவீட்டு தொழில்நுட்பங்கள் ஒரே அடிப்படை சிக்கலை வெவ்வேறு வழிகளில் தீர்க்கின்றன. அவர்களின் இயக்கக் கொள்கைகளைப் புரிந்துகொள்வது பொறியாளர்களுக்கு சாதனங்களை நெட்வொர்க் மற்றும் பயன்பாட்டுடன் பொருத்த உதவுகிறது.
மின்காந்த தொழில்நுட்பம்
வழக்கமான மின்காந்த வடிவமைப்பு ஒரு காந்த மையத்தின் மூலம் இணைக்கப்பட்ட முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளைப் பயன்படுத்துகிறது. இது பரிச்சயமானது, நன்கு நிறுவப்பட்டது மற்றும் பல நடுத்தர மின்னழுத்த அளவீடு மற்றும் பாதுகாப்பு பயன்பாடுகளுக்கு ஏற்றது.
அதன் தேர்வில் முதன்மை மின்னழுத்தம், இரண்டாம் நிலை மின்னழுத்தம், அதிர்வெண், துல்லியம், சுமை, காப்பு மற்றும் முறுக்கு கட்டமைப்பு ஆகியவை அடங்கும்.
கொள்ளளவு மின்னழுத்த மின்மாற்றி தொழில்நுட்பம்
ஒரு மின்காந்த மின்மாற்றி பிரிவு சமிக்ஞையை செயலாக்கும் முன் முதன்மை மின்னழுத்தத்தைக் குறைக்க ஒரு கொள்ளளவு மின்னழுத்த மின்மாற்றி ஒரு கொள்ளளவு வகுப்பியைப் பயன்படுத்துகிறது. இந்த கட்டிடக்கலை அதிக மின்னழுத்த நிலைகளில் பயனுள்ளதாக இருக்கும் மற்றும் அதன் கட்டுமானத்தைப் பொறுத்து சில தகவல் தொடர்பு தொடர்பான பயன்பாடுகளையும் ஆதரிக்க முடியும்.
கொள்ளளவு கூறுகள் ஒட்டுமொத்த மின்னழுத்த பிரிவு நெட்வொர்க்கின் ஒரு பகுதியாகும், எனவே காப்பு, அதிர்வெண் நடத்தை, இழப்பீடு மற்றும் கணினி இணைப்பு ஆகியவற்றை கவனமாகக் கருத்தில் கொள்ள வேண்டும்.
மின்னணு மின்னழுத்த உணர்திறன்
மின்னணு மின்னழுத்த மின்மாற்றிகள் அல்லது சென்சார்கள் விகிதாசார வெளியீட்டை உருவாக்க உணர்திறன் கூறுகள் மற்றும் மின்னணு மாற்றிகளைப் பயன்படுத்தலாம். இந்த தொழில்நுட்பங்கள் கச்சிதமான அமைப்பு கட்டமைப்புகள் மற்றும் டிஜிட்டல் பாதுகாப்பு அல்லது கண்காணிப்பு அமைப்புகளுடன் ஒருங்கிணைப்பை ஆதரிக்க முடியும்.
வெளியீட்டு இடைமுகம், ஆற்றல் தேவைகள், சமிக்ஞை நெறிமுறை, துல்லியம், சுற்றுச்சூழல் வரம்புகள் மற்றும் கீழ்நிலை அமைப்புடன் இணக்கத்தன்மை ஆகியவை தெளிவாகக் குறிப்பிடப்பட வேண்டும்.
| தொழில்நுட்பம் | அடிப்படைக் கோட்பாடு | வழக்கமான தேர்வு பரிசீலனை |
|---|---|---|
| மின்காந்தம் | காந்த இணைப்புடன் முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகள் | விகிதம், துல்லியம், சுமை, காப்பு, மைய வடிவமைப்பு |
| கொள்ளளவு | மின்மாற்றி மாற்றத்துடன் கொள்ளளவு மின்னழுத்த பிரிவு | மின்னழுத்த வகுப்பு, அதிர்வெண் நடத்தை, இழப்பீடு, கணினி ஒருங்கிணைப்பு |
| மின்னணு | சென்சார் மற்றும் மின்னணு சமிக்ஞை மாற்றம் | வெளியீட்டு வகை, மின்னணுவியல், தொடர்பு, துல்லியம், சுற்றுச்சூழல் வரம்புகள் |
தொழில்நுட்ப தேர்வு ஏன் முக்கியமானது
சரியான தொழில்நுட்பம் பொதுவான விருப்பத்தை விட நெட்வொர்க்கை சார்ந்தது. ஒரு சிறிய உட்புற நடுத்தர மின்னழுத்த சுவிட்ச் கியர் பயன்பாடு உயர் மின்னழுத்த வெளிப்புற துணை மின்நிலையத்திலிருந்து வேறுபட்ட தேவைகளைக் கொண்டிருக்கலாம்.
விண்வெளி, சுற்றுச்சூழல் வெளிப்பாடு, காப்புத் தேவைகள், பராமரிப்பு உத்தி, அளவீட்டுத் துல்லியம், தகவல் தொடர்பு கட்டமைப்பு மற்றும் உத்தேசிக்கப்பட்ட பாதுகாப்பு செயல்பாடு ஆகியவை பொருத்தமான தொழில்நுட்பத்தை பாதிக்கின்றன.
உட்புற மற்றும் வெளிப்புற வடிவமைப்புகள் வெவ்வேறு நிலைமைகளை எவ்வாறு நிவர்த்தி செய்கின்றன?
நிறுவல் சூழல் உறை, காப்பு, மேற்பரப்பு பாதுகாப்பு, முனையங்கள், சீல், இயந்திர அமைப்பு மற்றும் பராமரிப்பு அணுகுமுறை ஆகியவற்றை பாதிக்கிறது.
உட்புற மின் அறைகள்
வெளிப்புற நிறுவல்களுடன் ஒப்பிடும்போது உட்புற உபகரணங்கள் பொதுவாக கட்டுப்படுத்தப்பட்ட வெப்பநிலை மற்றும் ஈரப்பதத்திலிருந்து பயனடைகின்றன. இது சிறிய காப்பு மற்றும் உறை வடிவமைப்புகளை அனுமதிக்கும், அறையே பொருத்தமான சுற்றுச்சூழல் நிலைமைகளை பராமரிக்கிறது.
உட்புற நடுத்தர மின்னழுத்த உபகரணங்கள் தரப்படுத்தப்பட்ட சுவிட்ச் கியர் பெட்டிகளுக்குள் பொருத்தப்பட வேண்டும். எனவே சிறிய பரிமாணங்கள், பெருகிவரும் ஏற்பாடு, கேபிள் அணுகல் மற்றும் முனைய நோக்குநிலை ஆகியவை முக்கியமானதாகிறது.
வெளிப்புற துணை மின் நிலையங்கள்
வெளிப்புற உபகரணங்கள் வானிலை வெளிப்பாட்டைத் தாங்க வேண்டும். மழை, ஈரப்பதம், புற ஊதா கதிர்வீச்சு, மாசுபாடு, தூசி, காற்று மற்றும் வெப்பநிலை சைக்கிள் ஓட்டுதல் ஆகியவை சாதனங்களைப் பாதிக்கலாம்.
வீட்டுப் பொருட்கள், சீல், கொட்டகைகள், ஊர்ந்து செல்லும் தூரம், மேற்பரப்பு சிகிச்சை மற்றும் முனைய வடிவமைப்பு ஆகியவை அந்த நிலைமைகளைப் பிரதிபலிக்க வேண்டும்.
மாசுபாடு மற்றும் மாசுபாடு
தொழில்துறை தளங்கள் மற்றும் கரையோரப் பகுதிகள் தூய்மையான உட்புறச் சூழலைக் காட்டிலும் கணிசமான அளவு கோரும் மாசு நிலைமைகளை முன்வைக்கலாம்.
ஈரப்பதம் மற்றும் மாசுபாட்டிற்கு வெளிப்படும் போது காப்பு மேற்பரப்புகள் பொருத்தமான செயல்திறனை பராமரிக்க வேண்டும். எனவே இன்சுலேட்டர்கள் மற்றும் பாதுகாப்பு கொட்டகைகளின் உடல் அமைப்பு முக்கியமானதாக இருக்கலாம்.
வெப்பநிலை மாறுபாடு
வெளிப்புற உபகரணங்கள் கணிசமான தினசரி மற்றும் பருவகால வெப்பநிலை மாற்றங்களை அனுபவிக்கலாம். இந்த மாற்றங்கள் இயந்திர விரிவாக்கம் மற்றும் சுருக்கம் மற்றும் ஒடுக்கம் அபாயங்களை உருவாக்கலாம்.
| நிபந்தனை | சாத்தியமான விளைவு | வடிவமைப்பு பதில் |
|---|---|---|
| ஈரப்பதம் | ஒடுக்கம் மற்றும் காப்பு அழுத்தம் | பொருத்தமான உறை மற்றும் எதிர்ப்பு ஒடுக்க வடிவமைப்பு |
| மழை | ஈரப்பதம் வெளிப்பாடு | பொருத்தமான சீல், வீட்டுவசதி மற்றும் முனைய பாதுகாப்பு |
| மாசுபாடு | மேற்பரப்பு மாசுபாடு மற்றும் கசிவு பாதைகள் | பொருத்தமான க்ரீபேஜ் மற்றும் காப்பு ஏற்பாடு |
| புற ஊதா வெளிப்பாடு | பொருள் வயதானது | பொருத்தமான வெளிப்புற பொருட்கள் மற்றும் மேற்பரப்பு சிகிச்சை |
| வெப்பநிலை சைக்கிள் ஓட்டுதல் | ஒடுக்கம் மற்றும் இயந்திர அழுத்தம் | பொருள் தேர்வு மற்றும் சுற்றுச்சூழல் மதிப்பீடு |
சுவிட்ச் கியர் உள்ளே நிறுவல் நிலை
ஒரு நடுத்தர மின்னழுத்த சுவிட்ச் கியர் அசெம்பிளிக்குள் நிறுவப்படும் போது, தேவையான அனுமதிகள் மற்றும் இணைப்புகளை பராமரிக்கும் போது டிரான்ஸ்பார்மர் கிடைக்கக்கூடிய பெட்டியில் பொருத்த வேண்டும்.
கேபிள் வழிகள், முதன்மை முனையங்கள், இரண்டாம் நிலை வயரிங், ஆய்வு அணுகல் மற்றும் அருகிலுள்ள உபகரணங்கள் ஆகியவை பேனல் வடிவமைப்பு கட்டத்தில் மதிப்பாய்வு செய்யப்பட வேண்டும்.
ஒற்றை-கட்ட மற்றும் மூன்று-கட்ட பயன்பாடுகள் எவ்வாறு வேறுபடுகின்றன?
கட்டம் அமைப்பானது கணினி வடிவமைப்பின் ஒரு முக்கிய பகுதியாகும், ஏனெனில் மின்மாற்றியானது மின் நெட்வொர்க்கிற்குள் மின்னழுத்தம் அளவிடப்படும் விதத்துடன் பொருந்த வேண்டும்.
ஒற்றை-கட்ட அளவீடு
ஒற்றை-கட்ட அலகுகள் வயரிங் திட்டத்தைப் பொறுத்து ஒரு தனிப்பட்ட கட்டம் அல்லது வரையறுக்கப்பட்ட கட்டம்-நிலம் அல்லது கட்டம்-க்கு-கட்ட மின்னழுத்தத்தை அளவிட பயன்படுத்தப்படலாம்.
தனித்தனி கட்ட அளவீடுகள் தேவைப்படும்போது அல்லது பாதுகாப்பு வடிவமைப்பு குறிப்பிட்ட மின்னழுத்த குறிப்புகளைப் பயன்படுத்தும் போது இந்த ஏற்பாடு பொதுவானது.
மூன்று கட்ட அளவீடு
மூன்று-கட்ட அமைப்புகளுக்கு மூன்று கட்ட மின்னழுத்தங்களின் ஒருங்கிணைந்த அளவீடு தேவைப்படுகிறது. மின்மாற்றி உள்ளமைவு அமைப்பு அடித்தளமாக உள்ளதா, அடித்தளமற்றதா அல்லது மற்றொரு நடுநிலை ஏற்பாட்டைப் பயன்படுத்துகிறதா என்பதைப் பொறுத்தது.
ஒரே மாதிரியான மின்னழுத்த மதிப்பீடுகளைக் கொண்ட இரண்டு அமைப்புகளுக்கு வெவ்வேறு மின்மாற்றி வயரிங் தேவைப்படுவதால் இணைப்பு வரைபடங்கள் அவசியம்.
முறுக்கு ஏற்பாடுகள்
இரட்டை முறுக்கு வடிவமைப்புகள் ஒரு முக்கிய இரண்டாம் சுற்று வழங்குகின்றன. மூன்று முறுக்கு வடிவமைப்புகள் ஒரு தனி செயல்பாட்டிற்கு ஒதுக்கப்படும் மற்றொரு இரண்டாம் நிலை முறுக்குகளைச் சேர்க்கின்றன.
மீட்டரிங் மற்றும் பாதுகாப்பு சுற்றுகளுக்கு தனித்துவமான வெளியீடுகள் தேவைப்படும் போது கூடுதல் முறுக்கு பயனுள்ளதாக இருக்கும்.
இணைப்பு திட்டங்கள்
சாத்தியமான ஏற்பாடுகளில் கட்டம் முதல் கட்ட அளவீடு, கட்டத்திலிருந்து தரை அளவீடு, திறந்த-டெல்டா தொடர்பான ஏற்பாடுகள் அல்லது பிற அமைப்பு சார்ந்த கட்டமைப்புகள் ஆகியவை அடங்கும். சரியான திட்டம் மின்சார நெட்வொர்க்கை சார்ந்துள்ளது.
வரையறுக்கப்பட்ட தனிப்பட்ட கட்ட மின்னழுத்தம் அளவிடப்பட வேண்டும் அல்லது கண்காணிக்கப்பட வேண்டிய இடத்தில் பயனுள்ளதாக இருக்கும்.
மூன்று கட்ட மின் நெட்வொர்க்குகளில் ஒருங்கிணைந்த மின்னழுத்த அளவீட்டுக்கு ஏற்றது.
உத்தேசிக்கப்பட்ட அளவீடு அல்லது கட்டுப்பாட்டு செயல்பாட்டிற்கு ஒரு முதன்மை மற்றும் ஒரு இரண்டாம் நிலை சுற்றுகளை வழங்குகிறது.
ஒரு சுயாதீன பாதுகாப்பு அல்லது சிறப்பு சுற்றுக்கான துணை இரண்டாம் நிலை வெளியீட்டைச் சேர்க்கிறது.
வயரிங் வரைபடம் ஏன் முக்கியமானது
ஒரு தயாரிப்பின் பெயரால் மட்டுமே முழு கட்டம் மற்றும் முறுக்கு உள்ளமைவை எப்போதும் தொடர்பு கொள்ள முடியாது. ஒரு வயரிங் வரைபடம் ஒவ்வொரு முறுக்கிற்கும் எந்த டெர்மினல்கள் சொந்தமானது மற்றும் மின்மாற்றி வெளிப்புற அமைப்புடன் எவ்வாறு இணைக்கப்பட வேண்டும் என்பதைக் காட்டுகிறது.
இரண்டாம் நிலை சுற்று பல்வேறு சாதனங்களுடன் இணைக்கப்பட்டுள்ள தனிப்பயனாக்கப்பட்ட நிறுவல்களுக்கு இது மிகவும் முக்கியமானது.
உருகிகள், இரண்டாம் நிலை தரையிறக்கம் மற்றும் பாதுகாப்பு எவ்வாறு கருதப்பட வேண்டும்?
கருவி மின்னழுத்த மின்மாற்றிகள் உயர் மின்னழுத்த சுற்றுகளுடன் நேரடியாக இணைக்கப்பட்டுள்ளன, எனவே அவற்றின் பாதுகாப்பு மற்றும் இரண்டாம் நிலை வயரிங் கவனமாக பொறியியல் தேவைப்படுகிறது.
முதன்மை உருகிகள்
சில மின்மாற்றி உள்ளமைவுகளில் உயர் மின்னழுத்த உருகிகள் அடங்கும் அல்லது வெளிப்புற பாதுகாப்பு உருகிகளுடன் நிறுவப்பட்டுள்ளன. அவர்களின் நோக்கம் உள் தவறுகளின் விளைவுகளை கட்டுப்படுத்துவது மற்றும் வடிவமைக்கப்பட்ட பாதுகாப்பு திட்டத்தின் படி சுற்றியுள்ள மின் அமைப்பை பாதுகாப்பதாகும்.
உருகி மதிப்பீடு மற்றும் ஒருங்கிணைப்பு சுயாதீனமாக தேர்ந்தெடுக்கப்படுவதற்கு பதிலாக மின்மாற்றி மற்றும் நெட்வொர்க்குடன் பொருந்த வேண்டும்.
இரண்டாம் நிலை அடித்தளம்
இரண்டாம் நிலை சுற்று பொதுவாக அறியப்பட்ட குறிப்பை நிறுவவும், தற்செயலான இரண்டாம் நிலை முதல் முதன்மை சாத்தியமான பரிமாற்றத்துடன் தொடர்புடைய அபாயத்தைக் குறைக்கவும் வரையறுக்கப்பட்ட அடிப்படை ஏற்பாட்டைப் பயன்படுத்துகிறது.
மின்மாற்றி வடிவமைப்பு, மின் குறியீடு, பாதுகாப்புத் தத்துவம் மற்றும் உள்ளூர் நிறுவல் தேவைகளைப் பின்பற்றி சரியான தரையிறங்கும் முறை இருக்க வேண்டும்.
முனைய அடையாளம்
முதன்மை மற்றும் இரண்டாம் நிலை முனையங்கள் தெளிவாக அடையாளம் காணப்பட வேண்டும். தவறான வயரிங் அளவீட்டு துருவமுனைப்பு, பாதுகாப்பு செயல்பாடுகள் மற்றும் இரண்டாம் நிலை சுற்றுகளில் பணிபுரியும் பணியாளர்களின் பாதுகாப்பு ஆகியவற்றை பாதிக்கலாம்.
தொடர்பு பாதுகாப்பு
அதிர்வு, கூர்மையான விளிம்புகள், வெப்பம், ஈரப்பதம் அல்லது இயந்திர குறுக்கீடு ஆகியவற்றால் சேதமடையாதபடி இரண்டாம் நிலை சுற்றுகள் திசைதிருப்பப்பட்டு பாதுகாக்கப்பட வேண்டும்.
பராமரிப்பு தனிமைப்படுத்தல்
இரண்டாம் நிலை சுற்று அல்லது அதைச் சுற்றியுள்ள உபகரணங்களில் பணிபுரியும் முன், தொடர்புடைய முதன்மை உபகரணங்களைத் தனிமைப்படுத்தவும், தொடர்புடைய நிலைமைகளை நிரூபிக்கவும், பராமரிப்பு பணியாளர்களுக்கு தெளிவாக வரையறுக்கப்பட்ட செயல்முறை தேவை.
- முதன்மை பாதுகாப்பை உறுதிப்படுத்தவும்:மின்மாற்றிக்கு வரையறுக்கப்பட்ட உருகி அல்லது பாதுகாப்பு சாதன ஏற்பாட்டைச் சரிபார்க்கவும்.
- இரண்டாம் நிலை அடிப்படையை சரிபார்க்கவும்:அங்கீகரிக்கப்பட்ட அடித்தளம் மற்றும் பிணைப்பு ஏற்பாட்டைப் பின்பற்றவும்.
- ஒவ்வொரு முனையத்தையும் அடையாளம் காணவும்:அங்கீகரிக்கப்பட்ட திட்டவட்டமான மற்றும் மின்மாற்றி பெயர்ப்பலகையுடன் வயரிங் பொருத்தவும்.
- இரண்டாம் நிலை வயரிங் பாதுகாக்க:கேபிள்களை இயந்திர மற்றும் சுற்றுச்சூழல் அபாயங்களிலிருந்து விலக்கி வைக்கவும்.
- தனிமைப்படுத்தும் நடைமுறைகளைப் பின்பற்றவும்:வரையறுக்கப்பட்ட மின் பாதுகாப்பு நடைமுறையின் கீழ் மட்டுமே பராமரிப்பு செய்யப்பட வேண்டும்.
எனவே பாதுகாப்பு என்பது ஒரு அமைப்பின் பொறுப்பாகும். தயாரிப்பு கட்டுமானம், நிறுவல், பாதுகாப்பு, தரையிறக்கம், ஆவணப்படுத்தல் மற்றும் இயக்க நடைமுறைகள் அனைத்தும் ஒன்றையொன்று ஆதரிக்க வேண்டும்.
எந்த பயன்பாடுகள் கருவி மின்னழுத்த அளவீட்டைப் பயன்படுத்துகின்றன?
நவீன மின் உள்கட்டமைப்பின் பல பகுதிகளில் மின்னழுத்த அளவீடு தேவைப்படுகிறது. சரியான மின்மாற்றி உள்ளமைவு பிணைய மின்னழுத்தம், உடல் சூழல், துல்லியத் தேவை, பாதுகாப்புத் திட்டம் மற்றும் இணைக்கப்பட்ட உபகரணங்களின் வகையைப் பொறுத்தது.
மின்னழுத்த அளவீடு, பாதுகாப்பு, கட்டுப்பாடு, அளவீடு மற்றும் உள்வரும் மற்றும் வெளிச்செல்லும் சுற்றுகளில் கண்காணிப்பு ஆகியவற்றை ஆதரிக்கிறது.
மோட்டார்கள், மின்மாற்றிகள், ஊட்டிகள், பாதுகாப்பு அமைப்புகள் மற்றும் மின் கண்காணிப்பு ஆகியவற்றிற்கான மின்னழுத்த சமிக்ஞைகளை வழங்குகிறது.
சூரிய, காற்று மற்றும் பிற தலைமுறை தொடர்பான நெட்வொர்க்குகளுக்குள் மின்னழுத்த கண்காணிப்பு மற்றும் பாதுகாப்பை ஆதரிக்கிறது.
பெரிய வசதிகளுக்கு சேவை செய்யும் நடுத்தர மின்னழுத்த மின் விநியோக அமைப்புகளுக்கான அளவீட்டு சமிக்ஞைகளை வழங்குகிறது.
அளவீட்டு மற்றும் ரிலே பாதுகாப்புக்கு கட்டுப்படுத்தப்பட்ட மின்னழுத்த சமிக்ஞை தேவைப்படும் நடுத்தர மின்னழுத்த கூட்டங்களில் பொருந்துகிறது.
கண்காணிப்பு, கட்டுப்பாடு, ஒத்திசைவு மற்றும் மின்-அமைப்பு ஆட்டோமேஷன் ஆகியவற்றிற்கான விகிதாசார மின்னழுத்த தகவலை வழங்குகிறது.
துணை மின்நிலைய விண்ணப்பங்கள்
துணை மின்நிலையங்களுக்கு பாதுகாப்பு ரிலேக்கள், அளவீடுகள், கட்டுப்பாட்டு அமைப்புகள் மற்றும் ஆபரேட்டர் கண்காணிப்பு ஆகியவற்றிற்கான மின்னழுத்த சமிக்ஞைகள் அடிக்கடி தேவைப்படுகின்றன. எனவே ஒரு மின்மாற்றி முதன்மை நெட்வொர்க் மற்றும் கட்டுப்பாட்டு அறைக்கு இடையே ஒரு முக்கியமான இடைமுகமாக மாறும்.
தொழில்துறை வசதிகள்
பெரிய தொழில்துறை வசதிகள் மோட்டார்கள், மின்மாற்றிகள், செயல்முறை உபகரணங்கள் மற்றும் விநியோக பலகைகளை வழங்கும் பல நடுத்தர மின்னழுத்த ஊட்டிகளைக் கொண்டிருக்கலாம். மின்னழுத்த அளவீடு வழக்கமான கண்காணிப்பு மற்றும் பாதுகாப்பு செயல்பாடுகளை ஆதரிக்கிறது.
புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள்
சூரிய மற்றும் காற்று நிறுவல்கள் மின் சேகரிப்பு மற்றும் உருமாற்ற அமைப்புகளைப் பயன்படுத்துகின்றன, இதில் மின்னழுத்த அளவீடு பாதுகாப்பு, கண்காணிப்பு, ஒத்திசைவு மற்றும் பிணையக் கட்டுப்பாட்டை ஆதரிக்கும்.
சுவிட்ச்கியர் பயன்பாடுகள்
கச்சிதமான காஸ்ட்-ரெசின் வடிவமைப்புகளை உட்புற சுவிட்ச் கியர் கூட்டங்களில் ஒருங்கிணைக்க முடியும்.
வணிக கட்டிடங்கள்
பெரிய வணிக வசதிகள் நடுத்தர மின்னழுத்த உள்வரும் பொருட்கள் மற்றும் உள் விநியோக அமைப்புகளைப் பயன்படுத்தலாம். கருவி மின்னழுத்த அளவீடு, முதன்மை மின்சுற்றில் இருந்து தேவையான பிரிவை பராமரிக்கும் போது ஆற்றல் மேலாண்மை மற்றும் பாதுகாப்பு அமைப்புகளுக்கு தகவலை வழங்க முடியும்.
இந்தப் பயன்பாடுகள் அனைத்திலும், மின்மாற்றி ஒரு பொதுவான தயாரிப்பு வகையைச் சுற்றி இல்லாமல் உண்மையான மின் நெட்வொர்க்கைச் சுற்றி தேர்ந்தெடுக்கப்பட வேண்டும்.
என்ன பொதுவான தேர்வு தவறுகள் தவிர்க்கப்பட வேண்டும்?
பல அளவீட்டு சிக்கல்கள் விவரக்குறிப்பு கட்டத்தில் தொடங்குகின்றன. இரண்டாம் நிலை விகிதம், சுமை, துல்லியம், காப்பு, முறுக்கு ஏற்பாடு அல்லது நிறுவல் சூழல் ஆகியவை திட்டத்துடன் பொருந்தாததால், மின்மாற்றி சரியான பெயரளவு முதன்மை மின்னழுத்தத்தைக் கொண்டிருக்கலாம்.
- முதன்மை மின்னழுத்தம் மூலம் மட்டுமே தேர்வு செய்தல்:இரண்டாம் நிலை மின்னழுத்தம், துல்லியம், சுமை, கட்ட ஏற்பாடு மற்றும் காப்பு ஆகியவையும் முக்கியம்.
- இரண்டாம் நிலை சுமையை புறக்கணித்தல்:மீட்டர்கள், ரிலேக்கள், வயரிங் மற்றும் டெர்மினல்கள் கூட்டாக இரண்டாம் நிலை சுற்றுகளை ஏற்றுகின்றன.
- தவறான முறுக்கு உள்ளமைவைப் பயன்படுத்துதல்:பாதுகாப்பு மற்றும் அளவீட்டிற்கு தனி இரண்டாம் சுற்றுகள் தேவைப்படலாம்.
- நடுநிலை அமைப்பை புறக்கணித்தல்:அடித்தளம் மற்றும் கட்ட ஏற்பாடு பொருத்தமான மின்மாற்றி இணைப்பை பாதிக்கிறது.
- உட்புற மற்றும் வெளிப்புற தேவைகளை கலத்தல்:சுற்றுச்சூழல் பாதுகாப்பு நிறுவல் இருப்பிடத்துடன் பொருந்த வேண்டும்.
- உருகி ஒருங்கிணைப்பை கவனிக்காமல்:முதன்மை பாதுகாப்பு மின்மாற்றி மற்றும் மின் நெட்வொர்க்குடன் ஒருங்கிணைக்கப்பட வேண்டும்.
- வயரிங் நீளத்தை புறக்கணித்தல்:இரண்டாம் நிலை கேபிள்கள் மொத்த சுமைக்கு பங்களிக்கின்றன மற்றும் கணக்கீட்டில் சேர்க்கப்பட வேண்டும்.
- திட்டவட்டமாக இல்லாமல் தேர்வு செய்தல்:ஒரு தயாரிப்பு விளக்கம் மட்டும் முழுமையான கட்டம் மற்றும் முறுக்கு ஏற்பாட்டை வெளிப்படுத்தாது.
விகிதம் மட்டுமே பிரச்சனை
இரண்டு தயாரிப்புகள் ஒரே பெயரளவில் முதன்மை முதல் இரண்டாம் நிலை விகிதத்தைக் கொண்டிருக்கலாம் ஆனால் வெவ்வேறு துல்லியம், சுமை, காப்பு, உடல் பரிமாணங்கள் அல்லது இணைப்பு ஏற்பாடுகள்.
விகிதம் அவசியம், ஆனால் இது ஒரு முழுமையான தொழில்நுட்ப ஒப்பீட்டிற்கு போதுமானதாக இல்லை.
"எல்லா இடங்களிலும் ஒரே தயாரிப்பு" பிரச்சனை
உட்புற சுவிட்ச் கியர் பயன்பாடு மற்றும் வெளிப்படும் வெளிப்புற துணை மின்நிலையம் ஆகியவை கணிசமாக வேறுபட்ட சுற்றுச்சூழல் தேவைகளைக் கொண்டுள்ளன. தள நிலைமைகளை மதிப்பிடாமல் ஒரு பொதுவான உள்ளமைவைப் பயன்படுத்துவது தவிர்க்கக்கூடிய அபாயங்களை உருவாக்கலாம்.
முழுமையற்ற இரண்டாம் நிலை-சுற்றுச் சிக்கல்
பொறியாளர்கள் சில சமயங்களில் கீழ்நிலை மீட்டர்கள் மற்றும் பாதுகாப்பு ரிலேக்களை முழுமையாக அடையாளம் காணாமல் மின்மாற்றியைக் குறிப்பிடுகின்றனர். இது உண்மையான சுமை மற்றும் துல்லிய நிலைகளை சரிபார்ப்பதை கடினமாக்கும்.
ஆவணப் பிரச்சனை
தொழில்நுட்ப ஆவணங்கள் முறுக்கு முனையங்கள், விகிதங்கள், இணைப்பு வரைபடம், காப்பு வகை, பெருகிவரும் ஏற்பாடு மற்றும் மதிப்பிடப்பட்ட நிலைமைகளை தெளிவாக்க வேண்டும். முழுமையற்ற ஆவணங்கள் நிறுவல் மற்றும் ஆணையிடுதல் தேவையில்லாமல் கடினமாக்கலாம்.
ஒரு தொழில்முறை தொழில்நுட்ப விவரக்குறிப்பில் என்ன இருக்க வேண்டும்?
ஒரு தொழில்முறை விவரக்குறிப்பு மின்சார பொறியாளர்கள், கொள்முதல் குழுக்கள், உற்பத்தியாளர்கள், நிறுவிகள், ஆணையிடும் பணியாளர்கள் மற்றும் பராமரிப்பு பணியாளர்களுக்கு எந்த மின்மாற்றி உள்ளமைவு தேவை என்பதை சரியாகப் புரிந்துகொள்ள போதுமான தகவலை வழங்க வேண்டும்.
| விவரக்குறிப்பு பகுதி | வரையறுக்க வேண்டிய தகவல் | ஏன் இது முக்கியம் |
|---|---|---|
| முதன்மை அமைப்பு | பெயரளவு மின்னழுத்தம், அதிர்வெண், கட்ட ஏற்பாடு | மின் இயக்க சூழலை வரையறுக்கிறது |
| இரண்டாம் நிலை அமைப்பு | இரண்டாம் நிலை மின்னழுத்தம் மற்றும் முறுக்கு ஏற்பாடு | மீட்டர்கள், ரிலேக்கள் மற்றும் கட்டுப்பாட்டு சுற்றுகளுடன் பொருந்துகிறது |
| துல்லியம் | துல்லிய வகுப்பு மற்றும் பொருந்தக்கூடிய இயக்க நிலைமைகள் | அளவீடு அல்லது பாதுகாப்பிற்கான பொருத்தத்தை உறுதிப்படுத்துகிறது |
| சுமை | மதிப்பிடப்பட்ட இரண்டாம் நிலை சுமை மற்றும் இணைக்கப்பட்ட சுமைகள் | துல்லியமான இரண்டாம் நிலை வெளியீட்டை ஆதரிக்கிறது |
| காப்பு | உலர், வார்ப்பிரும்பு, எண்ணெய், எரிவாயு அல்லது பிற அமைப்பு | மின்னழுத்தம் மற்றும் சுற்றுச்சூழல் தேவைகளுடன் பொருந்துகிறது |
| நிறுவல் | உட்புற அல்லது வெளிப்புற, பெருகிவரும் பரிமாணங்கள், முனைய நோக்குநிலை | உடல் பொருந்தக்கூடிய தன்மையை உறுதி செய்கிறது |
| பாதுகாப்பு | உருகி ஏற்பாடு, தரையிறக்கம், ரிலே இணைப்புகள் | பாதுகாப்பான கணினி செயல்பாட்டை ஆதரிக்கிறது |
| கட்டுமானம் | வீட்டுவசதி, உறை, முறுக்கு, கோர், இணைப்பிகள் | முழுமையான தயாரிப்பு விளக்கத்தை வழங்குகிறது |
| சோதனை | வழக்கமான மற்றும் பொருந்தக்கூடிய செயல்திறன் சரிபார்ப்பு | தரம் மற்றும் ஆணையிடுதல் ஏற்றுக்கொள்ளலை ஆதரிக்கிறது |
மின் நெட்வொர்க்குடன் தொடங்கவும்
விவரக்குறிப்பு முதலில் முதன்மை மின் அமைப்பை வரையறுக்க வேண்டும். இதில் மின்னழுத்தம், அதிர்வெண், கட்ட கட்டமைப்பு, தரையமைப்பு ஏற்பாடு மற்றும் நோக்கம் கொண்ட அளவீட்டு புள்ளி ஆகியவை அடங்கும்.
ஒவ்வொரு இரண்டாம் நிலை வெளியீட்டையும் வரையறுக்கவும்
ஒவ்வொரு இரண்டாம் நிலை முறுக்குக்கும் ஒரு வரையறுக்கப்பட்ட நோக்கம் இருக்க வேண்டும். ஒரு மீட்டர் முறுக்கு மற்றும் ஒரு பாதுகாப்பு முறுக்கு இரண்டும் குறைந்த மின்னழுத்தத்தை வெளியிடுவதால் ஒரே மாதிரியாக கருதப்படக்கூடாது.
இணைக்கப்பட்ட சுமையை வரையறுக்கவும்
விவரக்குறிப்பு மீட்டர்கள், ரிலேக்கள், டிரான்ஸ்யூசர்கள், கட்டுப்பாட்டு உபகரணங்கள், முனையத் தொகுதிகள் மற்றும் தோராயமான கேபிள் நீளங்களை அடையாளம் காண வேண்டும். முழுமையான இணைக்கப்பட்ட சுமை இரண்டாம் நிலை முறுக்கு உண்மையான ஏற்றுதல் நிலையை தீர்மானிக்கிறது.
காப்பு மற்றும் சுற்றுச்சூழல் தேவைகளை வரையறுக்கவும்
நிறுவல் இடம் தெளிவாக குறிப்பிடப்பட வேண்டும். உட்புற மற்றும் வெளிப்புற அமைப்புகளுக்கு வெவ்வேறு காப்பு, உறை, மேற்பரப்பு சிகிச்சை மற்றும் சுற்றுச்சூழல் பண்புகள் தேவைப்படலாம்.
உடல் பரிமாணங்களை வரையறுக்கவும்
சுவிட்ச் கியர் பெட்டிக்குள் மின்மாற்றி நிறுவப்படும் போது பெருகிவரும் பரிமாணங்கள், முனைய நிலைகள், துளைகளை சரிசெய்தல், ஒட்டுமொத்த உயரம், அகலம் மற்றும் ஆழம் ஆகியவை முக்கியமானதாக மாறும்.
வயரிங் மற்றும் இணைப்பு வரைபடங்களை வரையறுக்கவும்
ஒரு கட்டுப்படுத்தப்பட்ட திட்டமானது முதன்மை முனையங்கள், இரண்டாம் நிலை முனையங்கள், முறுக்கு உறவுகள், அடிப்படை புள்ளிகள் மற்றும் வெளிப்புற பாதுகாப்பு ஏற்பாடுகளை அடையாளம் காண வேண்டும்.
ஆய்வு மற்றும் சோதனையை வரையறுக்கவும்
சோதனையானது மின்மாற்றி வகை மற்றும் திட்டத் தேவைகளுக்கு ஒத்திருக்க வேண்டும். வழக்கமான சோதனைகளில் மின் செயல்திறன், காப்பு தொடர்பான காசோலைகள், முறுக்கு உறவுகள் மற்றும் செயல்பாட்டு சரிபார்ப்பு ஆகியவை அடங்கும்.
முதன்மை மின்னழுத்தம், இரண்டாம் நிலை மின்னழுத்தம், அதிர்வெண், கட்ட ஏற்பாடு, தரை அமைப்பு, துல்லியம் மற்றும் சுமை ஆகியவற்றை உறுதிப்படுத்தவும்.
பரிமாணங்கள், பெருகிவரும் நிலை, முனைய நோக்குநிலை, உறை ஏற்பாடு மற்றும் சேவை அணுகல் ஆகியவற்றை உறுதிப்படுத்தவும்.
உட்புற அல்லது வெளிப்புற வெளிப்பாடு, ஈரப்பதம், மாசுபாடு, வெப்பநிலை, உயரம் மற்றும் அரிப்பு நிலைமைகளை உறுதிப்படுத்தவும்.
முதன்மை ஃப்யூசிங், இரண்டாம் நிலை தரையிறக்கம், ரிலே இணைப்புகள் மற்றும் நோக்கம் கொண்ட பாதுகாப்பு தத்துவத்தை உறுதிப்படுத்தவும்.
ஒரு நடைமுறை தேர்வு பணிப்பாய்வு
- முதன்மை நெட்வொர்க்கை வரையறுக்கவும்:மின்னழுத்தம், அதிர்வெண், கட்ட கட்டமைப்பு, தரையமைப்பு ஏற்பாடு மற்றும் அளவீட்டு இடம் ஆகியவற்றைக் கண்டறியவும்.
- இரண்டாம் நிலை தேவைகளை வரையறுக்கவும்:இரண்டாம் நிலை மின்னழுத்தம், முறுக்குகளின் எண்ணிக்கை மற்றும் ஒவ்வொரு வெளியீட்டின் நோக்கத்தையும் குறிப்பிடவும்.
- துல்லியத்தை தீர்மானிக்கவும்:அளவீடு, கண்காணிப்பு, பாதுகாப்பு அல்லது கட்டுப்பாட்டுத் தேவைகளுக்கு துல்லிய வகுப்பைப் பொருத்தவும்.
- சுமையை கணக்கிடுங்கள்:மீட்டர்கள், ரிலேக்கள், வயரிங், டெர்மினல்கள், டிரான்ஸ்யூசர்கள் மற்றும் பிற இணைக்கப்பட்ட உபகரணங்கள் அடங்கும்.
- காப்புத் தேர்ந்தெடுக்கவும்:பொருத்தமான உலர், வார்ப்பிரும்பு, எண்ணெய், எரிவாயு அல்லது பிற காப்பு கட்டமைப்பைத் தேர்ந்தெடுக்கவும்.
- சூழலைச் சரிபார்க்கவும்:உட்புற அல்லது வெளிப்புற நிலைமைகள், ஈரப்பதம், மாசுபாடு, வெப்பநிலை மற்றும் உயரத்தை மதிப்பிடுங்கள்.
- பாதுகாப்பைச் சரிபார்க்கவும்:உருகி ஏற்பாடு, தரையிறக்கம் மற்றும் பாதுகாப்பு-சுற்று ஒருங்கிணைப்பு ஆகியவற்றை உறுதிப்படுத்தவும்.
- உடல் தகுதியை சரிபார்க்கவும்:இறுதி நிறுவலுக்குள் மவுண்டிங் பரிமாணங்கள் மற்றும் முனைய ஏற்பாட்டை உறுதிப்படுத்தவும்.
- ஆவணங்களைச் சரிபார்க்கவும்:வரைபடங்கள், பெயர்ப்பலகை தரவு, வயரிங் வரைபடம் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் ஒரே கட்டமைப்பை விவரிக்கின்றன என்பதை உறுதிப்படுத்தவும்.
இந்த அணுகுமுறை கணினி வடிவமைப்பிலிருந்து தயாரிப்பு தேர்வு வரை தெளிவான தொழில்நுட்ப பாதையை உருவாக்குகிறது. நிறுவலின் போது சுமை அல்லது முனைய இருப்பிடம் போன்ற சிறிய விவரங்கள் சிக்கலாக மாறும் வாய்ப்பையும் இது குறைக்கிறது.
ஒப்புதலுக்கு முன் வாங்குபவர்கள் என்ன கோர வேண்டும்?
- பரிமாண வரைதல்:ஒட்டுமொத்த பரிமாணங்கள், பெருகிவரும் புள்ளிகள், டெர்மினல்கள் மற்றும் கிடைக்கக்கூடிய நிறுவல் இடத்தை உறுதிப்படுத்தவும்.
- வயரிங் வரைபடம்:முதன்மை மற்றும் இரண்டாம் நிலை முனைய உறவுகள் மற்றும் அடிப்படை புள்ளிகளை சரிபார்க்கவும்.
- பெயர்ப்பலகை தகவல்:மின்னழுத்த விகிதம், அதிர்வெண், துல்லியம் மற்றும் பிற மதிப்பிடப்பட்ட பண்புகளை உறுதிப்படுத்தவும்.
- காப்பு விளக்கம்:மின்கடத்தா கட்டுமானம் மற்றும் நோக்கம் கொண்ட நிறுவல் சூழலை உறுதிப்படுத்தவும்.
- சோதனை தகவல்:தேர்ந்தெடுக்கப்பட்ட உள்ளமைவுக்கான பொருந்தக்கூடிய வழக்கமான அல்லது செயல்திறன் சோதனைகளை உறுதிப்படுத்தவும்.
அடிக்கடி கேட்கப்படும் கேள்விகள்
மின்னழுத்த மின்மாற்றி எதற்காகப் பயன்படுத்தப்படுகிறது?
இது உயர் முதன்மை மின்னழுத்தத்தை அளவீடு, அளவீடு, பாதுகாப்பு, கண்காணிப்பு மற்றும் கட்டுப்பாட்டுக்கு ஏற்ற விகிதாசார இரண்டாம் நிலை மின்னழுத்தமாக குறைக்கிறது. இது உயர் மின்னழுத்த சுற்று மற்றும் இரண்டாம் நிலை உபகரணங்களுக்கு இடையே மின் பிரிப்பு வழங்குகிறது.
மின்னழுத்த மின்மாற்றிக்கும் மின்மாற்றிக்கும் என்ன வித்தியாசம்?
மின்சக்தி மின்மாற்றி முதன்மையாக சுற்றுகளுக்கு இடையே மின் ஆற்றலை மாற்ற வடிவமைக்கப்பட்டுள்ளது, அதே நேரத்தில் ஒரு கருவி மின்னழுத்த மின்மாற்றி அளவீடு மற்றும் பாதுகாப்பிற்கான விகிதாசார மின்னழுத்த சமிக்ஞையை வழங்க வடிவமைக்கப்பட்டுள்ளது. அதன் இரண்டாம் நிலை வெளியீடு, மொத்த மின் பரிமாற்றத்திற்கு பதிலாக இணைக்கப்பட்ட கருவிகள் மற்றும் கட்டுப்பாட்டு சாதனங்களுக்காக வடிவமைக்கப்பட்டுள்ளது.
மின்காந்த வடிவமைப்பு எவ்வாறு செயல்படுகிறது?
ஒரு மின்காந்த வடிவமைப்பு முதன்மை மற்றும் இரண்டாம் நிலை முறுக்குகளை காந்த மையத்தின் மூலம் இணைக்கிறது. முதன்மை மின்னழுத்தம் காந்தப் பாய்வை நிறுவுகிறது, இது இரண்டாம் நிலை முறுக்குகளில் விகிதாசார மின்னழுத்தத்தைத் தூண்டுகிறது.
உருமாற்ற விகிதம் எதைக் குறிக்கிறது?
உருமாற்ற விகிதம் முதன்மை மற்றும் இரண்டாம் நிலை மின்னழுத்தத்திற்கு இடையிலான விகிதாசார உறவை விவரிக்கிறது. இது உயர் கணினி மின்னழுத்தத்தை குறைந்த இரண்டாம் நிலை மின்னழுத்தத்தால் பிரதிநிதித்துவப்படுத்த அனுமதிக்கிறது, இது மீட்டர்கள் மற்றும் ரிலேக்கள் மூலம் செயலாக்கப்படும்.
துல்லிய வகுப்பு ஏன் முக்கியமானது?
குறிப்பிட்ட நிபந்தனைகளின் கீழ் அனுமதிக்கக்கூடிய அளவீட்டு பிழையை துல்லிய வகுப்பு வரையறுக்கிறது. அளவீடு, கண்காணிப்பு மற்றும் பாதுகாப்பு பயன்பாடுகளுக்கு வெவ்வேறு தேவைகள் இருக்கலாம், எனவே தேர்ந்தெடுக்கப்பட்ட வகுப்பு நோக்கம் கொண்ட செயல்பாட்டுடன் பொருந்த வேண்டும்.
இரண்டாம் நிலை சுற்றுகளில் சுமை என்றால் என்ன?
சுமை என்பது இரண்டாம் நிலை முறுக்குடன் இணைக்கப்பட்ட சுமை ஆகும். இதில் மீட்டர், பாதுகாப்பு ரிலேக்கள், டிரான்ஸ்யூசர்கள், டெர்மினல்கள் மற்றும் இணைக்கும் கேபிள்கள் போன்ற சாதனங்கள் உள்ளன. மொத்த சுமை இரண்டாம் நிலை செயல்திறன் மற்றும் துல்லியத்தை பாதிக்கலாம்.
மின்மாற்றி ஏன் பல இரண்டாம் நிலை முறுக்குகளைக் கொண்டிருக்கலாம்?
பல இரண்டாம் நிலை முறுக்குகள் வெவ்வேறு செயல்பாடுகளைச் செய்ய தனி சுற்றுகளை அனுமதிக்கும். எடுத்துக்காட்டாக, ஒரு முறுக்கு அளவீட்டுக்கு உதவும், மற்றொன்று பாதுகாப்பு அல்லது மற்றொரு வரையறுக்கப்பட்ட பயன்பாட்டை ஆதரிக்கிறது.
உலர் வகை மற்றும் வார்ப்பிரும்பு கட்டுமானத்திற்கு என்ன வித்தியாசம்?
இரண்டும் வழக்கமான திரவ காப்புகளைத் தவிர்க்கின்றன, ஆனால் வார்ப்பிரும்பு கட்டுமானமானது தேர்ந்தெடுக்கப்பட்ட கூறுகளை இணைக்க எபோக்சி பிசினைப் பயன்படுத்துகிறது. இது பொருத்தமான உட்புற பயன்பாடுகளில் ஈரப்பதம் மற்றும் மாசுபாட்டிற்கு பயனுள்ள எதிர்ப்புடன் சீல் செய்யப்பட்ட, இயந்திரத்தனமாக நிலையான கட்டமைப்பை உருவாக்க முடியும்.
வெளிப்புற கட்டமைப்பு எப்போது தேவைப்படுகிறது?
வெளிப்புற துணை நிலையம் போன்ற வெளிப்படும் இடத்தில் மின்மாற்றி நிறுவப்படும் போது வெளிப்புற கட்டமைப்பு பயன்படுத்தப்படுகிறது. வடிவமைப்பு மழை, ஈரப்பதம், வெப்பநிலை சுழற்சி, மாசுபாடு, புற ஊதா வெளிப்பாடு மற்றும் பிற தள நிலைமைகளைக் கணக்கிட வேண்டும்.
அதே மின்மாற்றியை வீட்டுக்குள்ளும் வெளியிலும் பயன்படுத்தலாமா?
அவசியம் இல்லை. மின் மதிப்பீடுகள் ஒத்ததாக தோன்றலாம், ஆனால் உறை, காப்பு, மேற்பரப்பு பாதுகாப்பு, சுற்றுச்சூழல் எதிர்ப்பு மற்றும் பெருகிவரும் தேவைகள் உட்புற மற்றும் வெளிப்புற நிறுவல்களுக்கு இடையே கணிசமாக வேறுபடலாம்.
கொள்ளளவு மின்னழுத்த மின்மாற்றி என்றால் என்ன?
ஒரு கொள்ளளவு மின்னழுத்த மின்மாற்றியானது, அளவிடப்பட்ட மின்னழுத்த சிக்னலைப் பெற மின்மாற்றி பிரிவுடன் கொள்ளளவு மின்னழுத்தப் பிரிவைப் பயன்படுத்துகிறது. இது பொருத்தமான உயர் மின்னழுத்த அளவீடு மற்றும் பாதுகாப்பு பயன்பாடுகளில் பயன்படுத்தப்படலாம் மற்றும் வடிவமைப்பைப் பொறுத்து சில தொடர்பு செயல்பாடுகளை ஆதரிக்கலாம்.
மின்னணு மின்னழுத்த மின்மாற்றி என்றால் என்ன?
ஒரு மின்னணு மின்னழுத்த மின்மாற்றி அல்லது சென்சார் விகிதாசார வெளியீட்டை வழங்க உணர்திறன் உறுப்பு மற்றும் மின்னணு சமிக்ஞை மாற்றத்தைப் பயன்படுத்துகிறது. அதன் விவரக்குறிப்பு சென்சார் தொழில்நுட்பம், வெளியீட்டு இடைமுகம், துல்லியம், சக்தி தேவைகள், சுற்றுச்சூழல் நிலைமைகள் மற்றும் கீழ்நிலை உபகரணங்களின் இணக்கத்தன்மை ஆகியவற்றைக் குறிப்பிட வேண்டும்.
மின்னழுத்த மின்மாற்றி எவ்வாறு ரிலே பாதுகாப்பை ஆதரிக்கிறது?
இது பாதுகாப்பு ரிலேக்களுக்கு அளவிடப்பட்ட மின்னழுத்த சமிக்ஞையை வழங்குகிறது. பாதுகாப்புத் திட்டத்தைப் பொறுத்து, அதிக மின்னழுத்தம், குறைந்த மின்னழுத்தம், திசை தர்க்கம், ஒத்திசைவு அல்லது பிற பயன்பாடு சார்ந்த பாதுகாப்புக் கணக்கீடுகள் போன்ற செயல்பாடுகளுக்கு ரிலே அந்த சிக்னலைப் பயன்படுத்தலாம்.
இரண்டாம் நிலை அடித்தளம் ஏன் முக்கியமானது?
வரையறுக்கப்பட்ட இரண்டாம் நிலை தரையமைப்பு ஏற்பாடு கட்டுப்படுத்தப்பட்ட மின் குறிப்பை நிறுவுகிறது மற்றும் இரண்டாம் நிலை சுற்று பாதுகாப்பை ஆதரிக்கிறது. சரியான தரையிறங்கும் முறையானது சாதன வடிவமைப்பு மற்றும் பொருந்தக்கூடிய மின் தேவைகளைப் பின்பற்ற வேண்டும்.
உயர் மின்னழுத்த உருகி ஏன் சேர்க்கப்படலாம்?
ஒரு உருகி மின்மாற்றிக்கு முதன்மை பக்க பாதுகாப்பை வழங்க முடியும் மற்றும் சில உள் தவறுகளின் விளைவுகளை குறைக்க உதவுகிறது. அதன் மதிப்பீடு மற்றும் ஒருங்கிணைப்பு மின்மாற்றி மற்றும் சுற்றியுள்ள மின் நெட்வொர்க்குடன் பொருந்த வேண்டும்.
ஆர்டர் செய்வதற்கு முன் என்ன தொழில்நுட்ப தரவு சரிபார்க்கப்பட வேண்டும்?
முதன்மை மின்னழுத்தம், இரண்டாம் நிலை மின்னழுத்தம், அதிர்வெண், கட்ட கட்டமைப்பு, தரையமைப்பு ஏற்பாடு, துல்லியம் வகுப்பு, சுமை, முறுக்கு கட்டமைப்பு, காப்பு வகை, நிறுவல் இடம், பரிமாணங்கள், முனைய ஏற்பாடு, பாதுகாப்புத் தேவைகள் மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகள் ஆகியவை முக்கியமான தகவலில் அடங்கும்.
ஒரு குறிப்பிட்ட சுவிட்ச் கியர் திட்டத்திற்காக மின்னழுத்த மின்மாற்றியைத் தனிப்பயனாக்க முடியுமா?
திட்ட-குறிப்பிட்ட கட்டமைப்புகளில் மின்னழுத்த விகிதம், இரண்டாம் நிலை முறுக்கு ஏற்பாடு, பெருகிவரும் பரிமாணங்கள், முனைய கட்டமைப்பு, காப்பு கட்டுமானம், உருகி ஒருங்கிணைப்பு மற்றும் பிற வரையறுக்கப்பட்ட தொழில்நுட்ப தேவைகள் ஆகியவை அடங்கும். தனிப்பயனாக்கப்பட்ட வடிவமைப்புகள் அங்கீகரிக்கப்பட்ட வரைபடங்கள் மற்றும் தொழில்நுட்ப விவரக்குறிப்புகள் மூலம் கட்டுப்படுத்தப்பட வேண்டும்.
மின்மாற்றி மற்றும் ரிலே அல்லது மீட்டர் ஏன் ஒன்றாகக் குறிப்பிடப்பட வேண்டும்?
இரண்டாம் நிலை சாதனம் மின்மாற்றியின் உண்மையான சுமையின் ஒரு பகுதியை உருவாக்குகிறது மற்றும் தேவையான சமிக்ஞை பண்புகளை தீர்மானிக்கிறது. இணைக்கப்பட்ட மீட்டர் அல்லது ரிலேவுடன் மின்மாற்றியை ஒருங்கிணைப்பது, முழுமையான அளவீட்டுச் சங்கிலிக்கு விகிதம், துல்லியம், சுமை மற்றும் வயரிங் நிலைமைகள் பொருத்தமானவை என்பதை உறுதிப்படுத்த உதவுகிறது.
எப்படி சிறந்த மின்னழுத்த அளவீடு சக்தி அமைப்பு பாதுகாப்பை வலுப்படுத்த முடியும்?
நம்பகமான மின்னழுத்த தகவல் நவீன மின் பாதுகாப்பு மற்றும் கட்டுப்பாட்டின் அடித்தளங்களில் ஒன்றாகும். முதன்மை நெட்வொர்க்கில் என்ன நடக்கிறது என்பதை ஆபரேட்டர்கள் அறிந்து கொள்ள வேண்டும், மீட்டர்களுக்கு நிலையான அளவீட்டு சமிக்ஞைகள் தேவை, மற்றும் பாதுகாப்பு ரிலேகளுக்கு அசாதாரண நிலைமைகள் பற்றி முடிவுகளை எடுக்கும்போது நம்பகமான மின் உள்ளீடுகள் தேவை.
கருவி மின்மாற்றி தொழில்நுட்பம் அந்த தேவைகளுக்கும் உயர் மின்னழுத்த மின் அமைப்புக்கும் இடையே பாலத்தை உருவாக்குகிறது. விகிதாசார இரண்டாம் நிலை சிக்னல் மற்றும் மின் பிரிப்பு வழங்குவதன் மூலம், முதன்மை நெட்வொர்க்குடன் செயல்பாட்டுடன் இணைக்கப்பட்டிருக்கும் போது, கையாளக்கூடிய மின்னழுத்தத்துடன் அளவீடு மற்றும் பாதுகாப்பு சாதனங்கள் வேலை செய்ய உபகரணங்கள் அனுமதிக்கிறது.
தேர்வு செயல்முறை உண்மையான விண்ணப்பத்துடன் தொடங்க வேண்டும். முதன்மை மின்னழுத்தம், இரண்டாம் நிலை மின்னழுத்தம், அதிர்வெண், கட்ட கட்டமைப்பு, தரையமைப்பு ஏற்பாடு, துல்லியம், சுமை, முறுக்கு எண்ணிக்கை, காப்பு, நிறுவல் சூழல், பாதுகாப்பு மற்றும் இயற்பியல் பரிமாணங்கள் அனைத்தும் தயாரிப்பு இறுதி செய்யப்படுவதற்கு முன் வரையறுக்கப்பட வேண்டும்.
தொழில்நுட்ப தேர்வும் முக்கியமானது. நடுத்தர மின்னழுத்த அளவீடு மற்றும் பாதுகாப்பிற்கு மின்காந்த அமைப்புகள் பரவலாகப் பொருந்தும். கொள்ளளவு வடிவமைப்புகள் சில உயர் மின்னழுத்த பயன்பாடுகளுக்கு பொருத்தமான தீர்வுகளை வழங்க முடியும், அதே நேரத்தில் மின்னணு உணர்திறன் தொழில்நுட்பங்கள் பெருகிய டிஜிட்டல் மின் கட்டமைப்புகளை ஆதரிக்க முடியும்.
சுற்றுச்சூழல் மற்றும் இயந்திர நிலைமைகள் சமமான கவனத்துடன் கருதப்பட வேண்டும். உட்புற உபகரணங்கள் கட்டுப்படுத்தப்பட்ட சுவிட்ச் கியர் சூழலில் செயல்படலாம், அதே நேரத்தில் வெளிப்புற அலகுகள் வானிலை, மாசுபாடு, வெப்பநிலை மாறுபாடு மற்றும் புற ஊதா வெளிப்பாடு ஆகியவற்றுடன் போராட வேண்டும்.
உற்பத்தியாளர்கள் மற்றும் திட்டக் குழுக்களுக்கு, துல்லியமான ஆவணங்கள் வன்பொருளைப் போலவே முக்கியம். பரிமாண வரைபடங்கள், முறுக்கு வரைபடங்கள், பெயர்ப்பலகை தகவல், முனைய அடையாளம், காப்பு விவரங்கள், சோதனை தகவல் மற்றும் நிறுவல் வழிமுறைகள் மின்மாற்றியை இறுதி மின் அமைப்பில் சரியாக ஒருங்கிணைக்க அனுமதிக்கின்றன.
இறுதியில், சரியாக குறிப்பிடப்பட்டுள்ளதுமின்னழுத்த மின்மாற்றிஅளவீட்டு கூறுகளை விட அதிகம். இது முதன்மை மின் நெட்வொர்க் மற்றும் நவீன மின் உள்கட்டமைப்பை கவனிக்கக்கூடிய மற்றும் நிர்வகிக்கக்கூடிய அளவீடு, பாதுகாப்பு, கண்காணிப்பு மற்றும் கட்டுப்பாட்டு அமைப்புகளுக்கு இடையேயான இடைமுகமாகும்.
உங்கள் பவர் சிஸ்டத்திற்கு மின்னழுத்த அளவீட்டு தீர்வு வேண்டுமா?
கம்வில்உட்புற மற்றும் வெளிப்புற கட்டமைப்புகள், முறுக்கு ஏற்பாடுகள், காப்பு அமைப்புகள், பாதுகாப்பு தேவைகள் மற்றும் தனிப்பயனாக்கப்பட்ட தொழில்நுட்ப விவரக்குறிப்புகள் ஆகியவற்றை உள்ளடக்கிய பயன்பாட்டு-குறிப்பிட்ட மின்னழுத்த அளவீட்டு தீர்வுகளை ஆதரிக்கிறது. திட்டத் தேவைகள் மற்றும் தொழில்நுட்ப விவாதங்களுக்கு,எங்களை தொடர்பு கொள்ளவும்.
