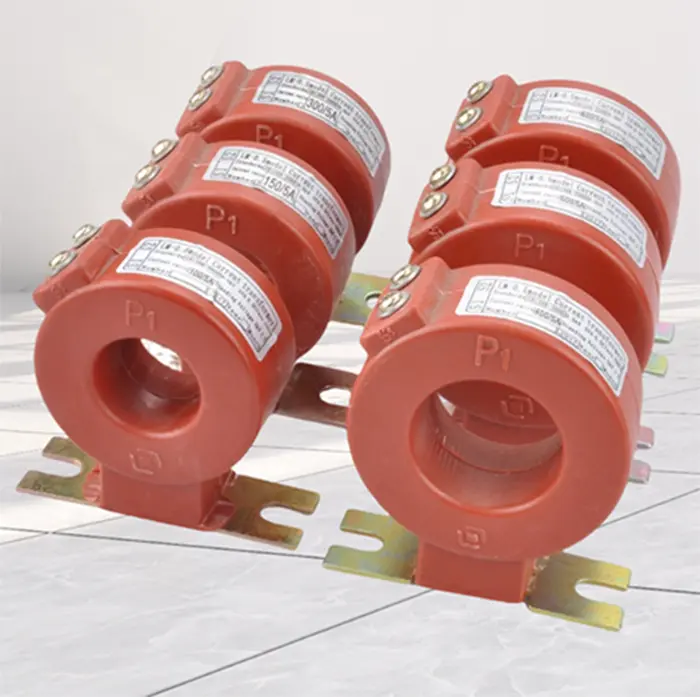

திஊதப்பட்ட அமைச்சரவை தற்போதைய மின்மாற்றிC-GIS போன்ற எரிவாயு-இன்சுலேட்டட் சுவிட்ச் கியர் அமைப்புகளுக்காக வடிவமைக்கப்பட்ட தற்போதைய அளவீடு மற்றும் பாதுகாப்பு சாதனமாகும். இது முதன்மை மின்னோட்டத்தை அளவிடுகிறது மற்றும் கச்சிதமான சுவிட்ச் கியர் பெட்டிகளுக்குள் அளவீடு மற்றும் ரிலே பாதுகாப்பிற்கான துல்லியமான சமிக்ஞைகளை வழங்குகிறது.கம்வில், ஒரு தொழில்முறை சப்ளையர், கையிருப்பில் இருக்கும் தரமான ஊதப்பட்ட கேபினெட் மின்மாற்றியை வழங்குகிறது.
காஸ்-இன்சுலேடட் சுவிட்ச் கியர் கேபினட்களுக்குள் ஒரு ஊதப்பட்ட கேபினெட் கரண்ட் டிரான்ஸ்ஃபார்மர் நிறுவப்பட்டுள்ளது, அங்கு காப்பு ஊடகம் சல்பர் ஹெக்ஸாபுளோரைடு (SF₆) அல்லது உலர்ந்த காற்றாக இருக்கலாம். இது உயர் முதன்மை மின்னோட்டத்தை நிலையான இரண்டாம் நிலை மின்னோட்டமாக மாற்றுகிறது, பொதுவாக 5A அல்லது 1A, இது மீட்டர்கள், ரிலேக்கள் மற்றும் பாதுகாப்பு சாதனங்களால் பாதுகாப்பாகப் பயன்படுத்தப்படலாம்.
மின்மாற்றி C-GIS சுவிட்ச் கியர் கட்டமைப்புகளுக்காக வடிவமைக்கப்பட்டுள்ளதால், இது பொதுவாக கேபிள் இன்லெட் அல்லது அவுட்லெட் கண்டக்டரைச் சுற்றி பொருத்தப்படுகிறது. கச்சிதமான அளவு, நிலையான காப்பு செயல்திறனைப் பராமரிக்கும் போது சீல் செய்யப்பட்ட சுவிட்ச் கியர் பெட்டிகளுக்குள் பொருத்த அனுமதிக்கிறது.
கம்வில் ஒரு தொழில்முறை தொழிற்சாலை, உற்பத்தி செய்கிறதுஊதப்பட்ட அமைச்சரவை தற்போதைய மின்மாற்றிஉபகரணங்கள் கட்டமைப்பு நம்பகத்தன்மை மற்றும் நிறுவல் இணக்கத்தன்மையில் கவனம் செலுத்துகிறது.
1. எபோக்சி பிசின் வார்ப்பு அமைப்பு
இரும்பு கோர் மற்றும் இரண்டாம் நிலை முறுக்குகள் எபோக்சி பிசினுடன் இணைக்கப்பட்டு, சீல் செய்யப்பட்ட மற்றும் சுடர்-தடுப்பு உடலை உருவாக்குகின்றன.
2. சிறிய நிறுவல் வடிவமைப்பு
சிறிய அளவு மற்றும் குறைந்த எடை நேரடியாக கேபிள் சுற்றுகள் அல்லது ஊதப்பட்ட பெட்டிகளுக்குள் பஸ்பார்களில் நிறுவ அனுமதிக்கிறது.
3. சீல் செய்யப்பட்ட முதன்மை நடத்துனர்
முதன்மைக் கடத்தி பொதுவாக ஒரு துருப்பிடிக்காத எஃகு அல்லது காப்பிடப்பட்ட வீடுகளுக்குள் காப்பு ஒருமைப்பாட்டை பராமரிக்க இணைக்கப்பட்டுள்ளது.
4. இயற்கை குளிர்ச்சி வடிவமைப்பு
ஒருங்கிணைந்த காப்பு மற்றும் வெப்பச் சிதறல் கூடுதல் குளிரூட்டும் உபகரணங்கள் இல்லாமல் மின்மாற்றி செயல்பட அனுமதிக்கிறது.
மதிப்பிடப்பட்ட முதன்மை மின்னோட்டம்
பொதுவான வரம்புகள் விநியோக நெட்வொர்க் தேவைகளைப் பொறுத்து 20A முதல் 600A வரை அடங்கும்.
மதிப்பிடப்பட்ட இரண்டாம் நிலை மின்னோட்டம்
அளவீடு மற்றும் பாதுகாப்பு உபகரணங்களுக்கான நிலையான வெளியீடுகள் 5A அல்லது 1A ஆகும்.
துல்லிய வகுப்பு
வழக்கமான சேர்க்கைகளில் 0.5 / 10P அடங்கும், மீட்டரிங் மற்றும் ரிலே பாதுகாப்பு செயல்பாடுகளை ஆதரிக்கிறது.
மதிப்பிடப்பட்ட அதிர்வெண்
பெரும்பாலான அலகுகள் 50Hz அல்லது 60Hz இல் இயங்குகின்றன.
காப்பு நிலை
வழக்கமான காப்பு நிலைகள் 12/42/75kV, நடுத்தர மின்னழுத்த சுவிட்ச் கியர் பயன்பாடுகளுக்கு ஏற்றது.
சுற்றுச்சூழல் தழுவல்
ஊதப்பட்ட அமைச்சரவை தற்போதைய மின்மாற்றி சவாலான சூழ்நிலைகளை அனுபவிக்கக்கூடிய மூடப்பட்ட சுவிட்ச் கியர் சூழல்களில் செயல்பட வடிவமைக்கப்பட்டுள்ளது.
வெப்பநிலை வரம்பு
வழக்கமான இயக்க வெப்பநிலை −5°C முதல் +45°C வரை இருக்கும்.
மாசு எதிர்ப்பு
சீல் செய்யப்பட்ட காப்பு தூசி, ஈரப்பதம் மற்றும் மாசுபாட்டின் செல்வாக்கைக் குறைக்கிறது.
உயர்-உயர செயல்பாடு
பல வடிவமைப்புகள் கடல் மட்டத்திலிருந்து 3000 மீட்டர் வரையிலான பகுதிகளில் நிறுவலை ஆதரிக்கின்றன.
எரிவாயு-இன்சுலேட்டட் இணக்கத்தன்மை
சில புதிய வடிவமைப்புகள் சுற்றுச்சூழல் பாதிப்பைக் குறைக்க SF₆க்கு பதிலாக உலர்ந்த காற்றைப் பயன்படுத்துகின்றன.
ஊதப்பட்ட அமைச்சரவை தற்போதைய மின்மாற்றி உபகரணங்களின் நம்பகமான சீனா சப்ளையர் பல மின் விநியோகத் துறைகளில் பயன்படுத்தப்படும் தயாரிப்புகளை வழங்குகிறது.
பொதுவான பயன்பாடுகளில் பின்வருவன அடங்கும்:
நகர்ப்புற ரயில் போக்குவரத்து சக்தி அமைப்புகள்
தொழில்துறை விநியோக நெட்வொர்க்குகள்
உலோகம் மற்றும் பெட்ரோ கெமிக்கல் தாவரங்கள்
நடுத்தர மின்னழுத்த துணை மின்நிலையங்கள்
உயரமான மின் கட்ட உள்கட்டமைப்பு
