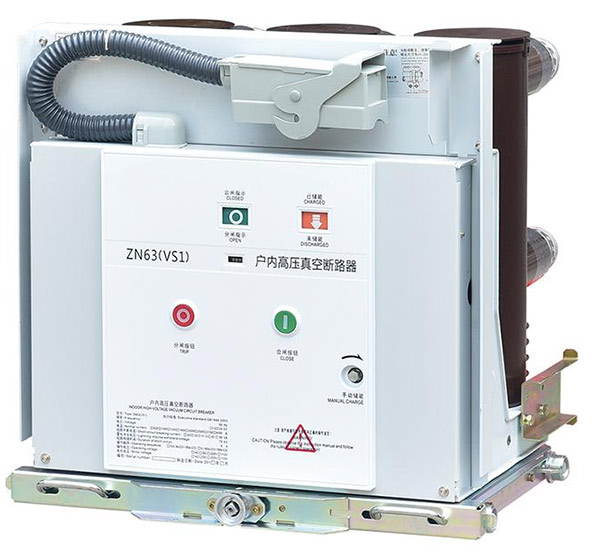

வெற்றிட சர்க்யூட் பிரேக்கர்தொழில்நுட்பமானது நடுத்தர மின்னழுத்த மின் விநியோகத்திற்கான ஒரு முக்கியமான மாறுதல் தீர்வாக மாறியுள்ளது, ஏனெனில் இது வெற்றிட வில் குறுக்கீட்டை ஒரு சிறிய இயந்திர அமைப்பு மற்றும் கட்டுப்படுத்தப்பட்ட மின் இயக்கத்துடன் இணைக்கிறது. சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டிற்குள் தொடர்புகள் பிரிக்கப்படும்போது, காற்று, எண்ணெய் அல்லது எரிவாயு சுற்று குறுக்கீட்டிலிருந்து அடிப்படையில் வேறுபட்ட செயல்முறையின் மூலம் வில் குறுக்கிடப்படுகிறது. இந்த கட்டிடக்கலையானது வேகமாக பிழைகளை நீக்குதல், குறுக்கிடும் அறையின் வழக்கமான சேவையை குறைத்தல், சிறிய சுவிட்ச் கியர் கட்டுமானம் மற்றும் வரையறுக்கப்பட்ட இயக்க நிலைமைகளின் கீழ் மீண்டும் மீண்டும் மாறுதல் ஆகியவற்றை ஆதரிக்கும். இருப்பினும், ஒரு பிரேக்கரின் செயல்திறனை அதன் குறுக்கீடு ஊடகத்தால் மட்டும் மதிப்பிட முடியாது. மதிப்பிடப்பட்ட மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், குறுகிய-சுற்று திறன், காப்பு நிலை, தொடர்பு அமைப்பு, இயக்க முறைமை, பாதுகாப்பு ரிலே, கட்டுப்பாட்டு மின்னழுத்தம், நிறுவல் சூழல், இயந்திர சகிப்புத்தன்மை மற்றும் பொருந்தக்கூடிய சோதனைத் தேவைகள் அனைத்தும் இறுதி அமைப்பிற்கு பங்களிக்கின்றன. பொறியாளர்கள், சுவிட்ச் கியர் உற்பத்தியாளர்கள், பயன்பாடுகள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க ஆற்றல் திட்டங்கள் மற்றும் பிற நடுத்தர மின்னழுத்த பயனர்களுக்கு இந்த உறவுகளைப் புரிந்துகொள்வது அவசியம்.
பொருளடக்கம்
நேரடியாகப் பிரிவிற்குச் செல்ல எந்த தலைப்பையும் கிளிக் செய்யவும்.
- 1. நடுத்தர மின்னழுத்த மாறுதலுக்கு ஏன் சிறப்புப் பாதுகாப்பு தேவை?
- 2. வெற்றிட ஆர்க் குறுக்கீடு எப்படி வேலை செய்கிறது?
- 3. பிரேக்கரின் முக்கிய கூறுகள் என்ன?
- 4. மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தற்போதைய செல்வாக்கு தேர்வு எப்படி?
- 5. ஷார்ட்-சர்க்யூட் திறன் மற்றும் குறுக்கீடு வேகம் ஏன் முக்கியம்?
- 6. இயக்க பொறிமுறையானது செயல்திறனை எவ்வாறு பாதிக்கிறது?
- 7. உட்புற மற்றும் வெளிப்புற வடிவமைப்புகளுக்கு இடையே உள்ள வேறுபாடு என்ன?
- 8. வெற்றிட பிரேக்கர்கள் மற்ற குறுக்கீடு தொழில்நுட்பங்களுடன் எவ்வாறு ஒப்பிடுகின்றன?
- 9. பாதுகாப்பு ரிலேக்கள் மற்றும் சென்சார்களுடன் பிரேக்கர் எவ்வாறு வேலை செய்கிறது?
- 10. இந்த மாறுதல் தொழில்நுட்பத்தை எந்த பயன்பாடுகள் பயன்படுத்துகின்றன?
- 11. என்ன பொதுவான தேர்வு மற்றும் நிறுவல் தவறுகள் தவிர்க்கப்பட வேண்டும்?
- 12. சோதனை மற்றும் தரநிலைகள் எவ்வாறு மதிப்பிடப்பட வேண்டும்?
- 13. ஒரு தொழில்முறை தொழில்நுட்ப விவரக்குறிப்பில் என்ன இருக்க வேண்டும்?
- 14. அடிக்கடி கேட்கப்படும் கேள்விகள்
நடுத்தர மின்னழுத்த மாறுதலுக்கு ஏன் சிறப்புப் பாதுகாப்பு தேவை?
நடுத்தர மின்னழுத்த மின் அமைப்புகள் மின்னழுத்த அளவுகளில் செயல்படுகின்றன, அவை கவனமாக ஒருங்கிணைக்கப்பட்ட மாறுதல் மற்றும் பாதுகாப்பு உபகரணங்கள் தேவைப்படுகின்றன. மாறுதல் சாதனம் சாதாரண சுமை மின்னோட்டத்தை எடுத்துச் செல்வது மட்டுமல்லாமல், பிணையத்தில் பிழை ஏற்பட்டால் சரியாக பதிலளிக்க வேண்டும்.
மின் விநியோக நெட்வொர்க்குகள் மின்மாற்றிகள், மோட்டார்கள், ஜெனரேட்டர்கள், தொழில்துறை ஊட்டிகள், பயன்பாட்டுக் கோடுகள், புதுப்பிக்கத்தக்க-ஆற்றல் ஆதாரங்கள் மற்றும் பிற சுமைகளை வழக்கமாக இணைக்கின்றன. சாதாரண நிலைமைகளின் கீழ், மின்னோட்டம் கடத்திகள் மற்றும் மாறுதல் கருவிகள் மூலம் தொடர்ந்து பாய்கிறது. இருப்பினும், ஒரு குறுகிய சுற்று போது, மின்னோட்டம் வியத்தகு அளவில் அதிகரித்து கணிசமான வெப்ப மற்றும் மின்னியல் அழுத்தத்தை உருவாக்கும்.
ஒரு சர்க்யூட் பிரேக்கர் அந்த மின்னோட்டத்தை குறுக்கிட ஒரு கட்டுப்படுத்தப்பட்ட முறையை வழங்குகிறது. அதன் செயல்பாடு பாதுகாப்பு ரிலேக்கள், தற்போதைய மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள், கட்டுப்பாட்டு சுற்றுகள் மற்றும் மின்சார நெட்வொர்க்கின் ஒட்டுமொத்த பாதுகாப்பு தத்துவத்துடன் ஒருங்கிணைக்கப்பட வேண்டும்.
குறுக்கீடு ஊடகம் குறிப்பாக முக்கியமானது. வரலாற்று ரீதியாக, சர்க்யூட் பிரேக்கர்கள் தொடர்புகள் பிரிக்கும்போது உருவாகும் வளைவைக் கட்டுப்படுத்த பல முறைகளைப் பயன்படுத்துகின்றன. காற்று, எண்ணெய் மற்றும் பல்வேறு வாயுக்கள் அனைத்தும் வெவ்வேறு தலைமுறை உபகரணங்களில் பயன்படுத்தப்படுகின்றன. வெற்றிட தொழில்நுட்பம் மற்றொரு அணுகுமுறையை வழங்குகிறது, இதில் முதன்மை வில்-குறுக்கீடு செயல்முறை சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டிற்குள் நடைபெறுகிறது.
பிரேக்கர் அதன் மதிப்பிடப்பட்ட இயக்க நிலைமைகளின் கீழ் வரையறுக்கப்பட்ட மின்சுற்றை இணைக்கலாம் அல்லது துண்டிக்கலாம்.
பாதுகாப்பு அமைப்பு பிழையைக் கண்டறிந்தால், பிரேக்கர் அதன் குறிப்பிட்ட குறுக்கீடு திறனுக்குள் மின்னோட்டத்தைத் திறந்து குறுக்கிடலாம்.
பொருத்தமான சுவிட்ச் கியர் கட்டமைப்பில் ஒருங்கிணைக்கப்படும் போது, பிரேக்கர் வரையறுக்கப்பட்ட தனிமைப்படுத்தல் மற்றும் பராமரிப்பு நடைமுறைகளில் பங்கேற்க முடியும்.
பிரேக்கர் செயல்பாடு உணர்திறன் மற்றும் பாதுகாப்பு சாதனங்களுடன் வேலை செய்து, நோக்கம் கொண்ட விநியோக கட்டமைப்பைப் பாதுகாக்கும் போது தவறுகளைத் தனிமைப்படுத்துகிறது.
எனவே பிரேக்கரின் செயல்பாடு கணினி மட்டத்தில் கருதப்பட வேண்டும். அதிக குறுக்கீடு மதிப்பீடு தவறான பாதுகாப்பு அமைப்பை ஈடுசெய்ய முடியாது. நன்கு வடிவமைக்கப்பட்ட பிரேக்கர் போதுமான கேபிள் நிறுத்தத்திற்கு ஈடுசெய்ய முடியாது. ஒரு அதிநவீன கட்டுப்படுத்தி சரியாக பராமரிக்கப்படாத இயந்திர பொறிமுறையை சரிசெய்ய முடியாது.
நல்ல சுவிட்ச் கியர் பொறியியல் இந்த கூறுகளை இணைக்கிறது. பிரேக்கர், பஸ்பார், ஃபீடர், ப்ரொடெக்ஷன் ரிலே, இன்ஸ்ட்ரூமென்ட் டிரான்ஸ்பார்மர்கள், கண்ட்ரோல் பவர், இன்டர்லாக் மற்றும் என்க்ளோஷர் அனைத்தும் ஒரே மின் அமைப்பைச் சுற்றி குறிப்பிடப்பட வேண்டும்.
ஏன் தவறு குறுக்கீடு சாதாரண மாறுதலில் இருந்து வேறுபட்டது
சாதாரண சுமை நிலைகளின் கீழ் ஒரு சர்க்யூட்டைத் திறப்பதும், ஷார்ட் சர்க்யூட்டைத் துடைப்பதும் சமமான செயல்பாடுகள் அல்ல. ஒரு பிழையின் போது, மின்னோட்டம் மிகவும் பெரியதாக இருக்கும், மேலும் தவறுடன் தொடர்புடைய மின் ஆற்றல் குறிப்பிடத்தக்கது.
எனவே பிரேக்கர் அது வடிவமைக்கப்பட்ட மின்னழுத்தம் மற்றும் கணினி நிலைகளில் மின்னோட்டத்தை குறுக்கிடும் திறன் கொண்டதாக இருக்க வேண்டும். இணைக்கப்பட்ட உபகரணங்களைப் பாதுகாக்கவும், உத்தேசிக்கப்பட்ட பாதுகாப்பு ஒருங்கிணைப்பைப் பராமரிக்கவும் குறுக்கீடு செயல்முறை விரைவாக நிகழ வேண்டும்.
இது குறுக்கீடு தொழில்நுட்பத்தை ஒரு ஒப்பனை தயாரிப்பு அம்சத்தை விட அடிப்படை பொறியியல் முடிவாக மாற்றுகிறது.
வெற்றிட ஆர்க் குறுக்கீடு எப்படி வேலை செய்கிறது?
வெற்றிட குறுக்கீட்டின் வரையறுக்கும் பண்பு சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டை ஆர்க்-அணைக்கும் அறையாக பயன்படுத்துவதாகும். குறுக்கீடு கட்டுப்படுத்தப்பட்ட வெற்றிட சூழலில் இணைக்கப்பட்ட நிலையான மற்றும் நகரும் மின் தொடர்புகளைக் கொண்டுள்ளது.
தொடர்புகள் மூடப்படும் போது, தொடர்பு பரப்புகளில் மின்னோட்டம் பாய்கிறது. இயக்க பொறிமுறையானது பிரேக்கரை திறக்க கட்டளையிடும் போது, நகரும் தொடர்பு நிலையான தொடர்பிலிருந்து பிரிக்கப்படுகிறது. தொடர்பு மேற்பரப்புகள் பிரிக்கப்படுவதால், அவற்றுக்கிடையே ஒரு மின் வில் உருவாகலாம்.
காற்றில் உள்ள வில் போலல்லாமல், வெற்றிட குறுக்கீடு வழக்கமான அயனியாக்கம் பாதையை நிலைநிறுத்துவதற்கு கணிசமான வாயு ஊடகத்தை வழங்காது. எனவே குறுக்கீடு செயல்முறையானது பிரிப்பு நிகழ்வின் போது தொடர்பு பொருளில் இருந்து உருவாக்கப்படும் உலோக நீராவியால் பெரும்பாலும் நிர்வகிக்கப்படுகிறது.
தொடர்பு பிரிப்பு
திறப்பு இயக்கம் துல்லியமாக கட்டுப்படுத்தப்பட வேண்டும். தொடர்பு வேகம், தொடர்பு பயணம், தொடர்பு அழுத்தம் மற்றும் நகரும் தொடர்பு மற்றும் இயக்க பொறிமுறைக்கு இடையேயான இயந்திர உறவு ஆகியவை செயல்திறனை பாதிக்கின்றன.
தற்போதைய குறுக்கீட்டிற்குப் பிறகு தேவையான மின்கடத்தா தூரத்தை நிறுவுவதற்கு தொடர்புகளுக்கு போதுமான இயக்கம் தேவை. எனவே இயந்திர பொறிமுறையானது தொடர்ச்சியான செயல்பாடுகளில் நிலையான பயணத்தை வழங்க வேண்டும்.
உலோக நீராவி நடத்தை
வளைவின் போது, தொடர்புகளிலிருந்து வரும் பொருள் உலோக நீராவியை உருவாக்கலாம். இந்த நீராவி பரிதியை ஆதரிக்கும் தற்காலிக கடத்தும் ஊடகத்தை வழங்குகிறது. மின்னோட்டம் அதன் இயற்கையான மின்னோட்ட பூஜ்ஜியத்தை ஒரு மாற்று-தற்போதைய சுற்றுவட்டத்தில் நெருங்கும் போது, வில் அணைக்க முடியும் மற்றும் உலோக நீராவி விரைவாக ஒடுங்குகிறது.
பிரிந்த தொடர்புகளுக்கு இடையில் மின்சார மீட்பு மின்னழுத்தத்தைத் தாங்குவதற்கு குறுக்கீடு போதுமான மின்கடத்தா வலிமையை மீட்டெடுக்க வேண்டும்.
தொடர்பு பொருள்
தொடர்பு பொருள் வெற்றிட குறுக்கீடு வடிவமைப்பின் குறிப்பிடத்தக்க பகுதியாகும். இது மின்னோட்டம், வில் குறுக்கீடு, அரிப்புக்கு எதிர்ப்பு மற்றும் மின்கடத்தா மீட்பு ஆகியவற்றை ஆதரிக்க வேண்டும்.
குறுக்கீட்டின் போது தற்போதைய விநியோகம் மற்றும் காந்த விளைவுகளைக் கட்டுப்படுத்த பல்வேறு குறுக்கீடு வடிவமைப்புகள் குறிப்பிட்ட தொடர்பு உலோகக் கலவைகள் மற்றும் வடிவவியலைப் பயன்படுத்துகின்றன.
கேடயம்
குறுக்கீட்டின் போது உருவாகும் உலோக நீராவி சுற்றியுள்ள பரப்புகளில் டெபாசிட் செய்யலாம். குறுக்கீட்டின் உள்ளே இருக்கும் பாதுகாப்பு கட்டமைப்புகள், இந்த பொருள் எங்கு பயணிக்கிறது என்பதைக் கட்டுப்படுத்த உதவுகிறது மற்றும் தேவையான மின்-புல விநியோகத்தை பராமரிக்க உதவுகிறது.
| குறுக்கீடு நிலை | என்ன நடக்கிறது | வடிவமைப்பு தேவை |
|---|---|---|
| மூடிய தொடர்புகள் | தொடர்பு அமைப்பு மூலம் மின்னோட்டம் பாய்கிறது | குறைந்த தொடர்பு எதிர்ப்பு மற்றும் நம்பகமான தொடர்பு அழுத்தம் |
| தொடர்பு திறப்பு | தொடர்புகள் பிரிக்கத் தொடங்குகின்றன மற்றும் ஒரு வில் உருவாகலாம் | கட்டுப்படுத்தப்பட்ட திறப்பு வேகம் மற்றும் தொடர்பு வடிவியல் |
| வளைவு காலம் | உலோக நீராவி மின் கடத்தலை ஆதரிக்கிறது | கட்டுப்படுத்தப்பட்ட வில் நடத்தை மற்றும் தொடர்பு அரிப்பு |
| தற்போதைய பூஜ்யம் | மாற்று மின்னோட்டம் இயற்கையான பூஜ்ஜிய புள்ளியை அடைகிறது | விரைவான மின்கடத்தா மீட்பு |
| பிந்தைய தடங்கல் | பிரிக்கப்பட்ட தொடர்புகள் மீட்பு மின்னழுத்தத்தைத் தாங்கும் | தொடர்புகளுக்கு இடையில் நிலையான காப்பு |
சீல் செய்யப்பட்ட குறுக்கீடு ஏன் முக்கியமானது
வெற்றிட குறுக்கீடு ஒரு சீல் செய்யப்பட்ட கூறு ஆகும். அதன் உள் சூழல் உற்பத்தியின் போது நிறுவப்பட்டது மற்றும் அதன் நோக்கம் சேவை வாழ்க்கை முழுவதும் பராமரிக்கப்படுகிறது.
இது முதன்மையான குறுக்கீடு ஊடகமாக அதிக அளவு திரவம் அல்லது வாயுவைச் சார்ந்திருக்கும் அமைப்புகளிலிருந்து வேறுபடுகிறது. வெற்றிட குறுக்கீட்டை ஒப்பீட்டளவில் கச்சிதமான அசெம்பிளியில் தொகுக்கலாம் மற்றும் பல வழிகளில் சுவிட்ச் கியரில் ஒருங்கிணைக்கலாம்.
இருப்பினும், சீல் செய்யப்பட்ட குறுக்கீடு என்பது முழு பிரேக்கரும் பராமரிப்பு இல்லாதது என்று அர்த்தமல்ல. இயக்க முறைமை, வெளிப்புற காப்பு, முனையங்கள், கட்டுப்பாட்டு சுற்றுகள், தாங்கு உருளைகள், இணைப்புகள் மற்றும் சுவிட்ச் கியர் இடைமுகங்கள் இன்னும் பொருத்தமான ஆய்வு மற்றும் பராமரிப்பு தேவைப்படுகிறது.
எனவே வெற்றிட குறுக்கீடு என்பது பிரேக்கர் கட்டமைப்பின் ஒரு பகுதியாக புரிந்து கொள்ளப்பட வேண்டும். அதன் செயல்திறன் தொடர்பு வடிவமைப்பு, குறுக்கீடு கட்டுமானம், இயந்திர இயக்கம், காப்பு மீட்பு மற்றும் பாதுகாப்பு அமைப்புடன் ஒருங்கிணைப்பு ஆகியவற்றை சார்ந்துள்ளது.
பிரேக்கரின் முக்கிய கூறுகள் என்ன?
ஒரு நவீன நடுத்தர மின்னழுத்த பிரேக்கரில் பல செயல்பாட்டு கூட்டங்கள் உள்ளன. ஒவ்வொன்றும் தற்போதைய பாதை, குறுக்கீடு செயல்முறை, இயந்திர செயல்பாடு, காப்பு அமைப்பு, கட்டுப்பாட்டு இடைமுகம் அல்லது நிறுவல் அமைப்பு ஆகியவற்றிற்கு பங்களிக்கிறது.
வெற்றிட குறுக்கீடு
வெற்றிட குறுக்கீடு நிலையான தொடர்பு, நகரும் தொடர்பு, தொடர்பு கம்பி, உள் கவசம் கூறுகள் மற்றும் சீல் செய்யப்பட்ட உறை ஆகியவற்றைக் கொண்டுள்ளது. வெற்றிட சூழலில் மின்னோட்டத்தை குறுக்கிடுவதற்கு இது பொறுப்பான பகுதியாகும்.
தொடர்பு இடைவெளி, சீரமைப்பு, தொடர்பு அழுத்தம் மற்றும் மின்கடத்தா வடிவியல் ஆகியவை திட்டமிடப்பட்ட வடிவமைப்பு வரம்புகளுக்குள் இருக்க வேண்டும், ஏனெனில் அதன் பரிமாண துல்லியம் மற்றும் உள் கட்டுமானம் முக்கியமானவை.
இயக்க பொறிமுறை
இயக்க பொறிமுறையானது சேமிக்கப்பட்ட அல்லது வழங்கப்பட்ட இயந்திர ஆற்றலை தொடர்பு இயக்கமாக மாற்றுகிறது. ஸ்பிரிங்-இயக்கப்படும் வழிமுறைகள் நடுத்தர மின்னழுத்த பயன்பாடுகளில் பரவலாகப் பயன்படுத்தப்படுகின்றன, அதே நேரத்தில் மின்காந்த இயக்க முறைமைகள் சில வடிவமைப்புகளில் கிடைக்கின்றன.
பொறிமுறையானது சீரான நேரம் மற்றும் பயணத்துடன் குறுக்கீட்டைத் திறந்து மூட வேண்டும். இது தேவையான தொடர்பு சக்தியை மூடிய நிலையில் பராமரிக்க வேண்டும்.
இன்சுலேடிங் ஆதரவுகள்
நிலத்தடி உறை மற்றும் சுற்றியுள்ள கட்டமைப்புகளிலிருந்து உடல் ரீதியாக தனித்தனியான ஆற்றல்மிக்க கூறுகளை காப்பு ஆதரிக்கிறது. அவை தேவையான அனுமதிகள் மற்றும் இயந்திர ஸ்திரத்தன்மையை பராமரிக்க உதவுகின்றன.
டெர்மினல்கள் மற்றும் தற்போதைய பாதை
முதன்மை முனையங்கள் பிரேக்கரை அப்ஸ்ட்ரீம் மற்றும் கீழ்நிலை மின் நெட்வொர்க்குடன் இணைக்கின்றன. பஸ்பார்கள், கேபிள் இணைப்புகள் அல்லது பிற சுவிட்ச் கியர் கூறுகளுடன் பிரேக்கர் எவ்வாறு இடைமுகம் செய்கிறது என்பதை அவற்றின் வடிவமைப்பு தீர்மானிக்கிறது.
நிலை மற்றும் அறிகுறி அமைப்பு
பல சுவிட்ச் கியர் நிறுவல்களில், இயந்திர குறிகாட்டிகள் பிரேக்கர் திறந்திருக்கிறதா, மூடப்பட்டதா அல்லது வேறு வரையறுக்கப்பட்ட நிலையில் உள்ளதா என்பதைக் காட்டுகிறது. திரும்பப் பெறக்கூடிய சாதனங்களுக்கு இது மிகவும் முக்கியமானது.
கட்டுப்பாடு மற்றும் துணை சுற்றுகள்
துணை தொடர்புகள், பயணச் சுருள்கள், மூடும் சுருள்கள், மோட்டார் இயக்கிகள், நிலை சுவிட்சுகள் மற்றும் பிற சுற்றுகள் ஆகியவை பிரேக்கரை பாதுகாப்பு மற்றும் கட்டுப்பாட்டு உபகரணங்களுடன் தொடர்பு கொள்ள அனுமதிக்கின்றன.
| கூறு | முக்கிய செயல்பாடு | முக்கிய பொறியியல் பரிசீலனை |
|---|---|---|
| வெற்றிட குறுக்கீடு | ஆர்க் குறுக்கீடு | தொடர்பு வடிவமைப்பு, வெற்றிட ஒருமைப்பாடு, மின்கடத்தா மீட்பு |
| இயக்க பொறிமுறை | திறப்பதற்கும் மூடுவதற்கும் தொடர்பு கொள்ளவும் | வேகம், பயணம், சக்தி, நிலைத்தன்மை, சகிப்புத்தன்மை |
| காப்பு ஆதரவு | மின் பிரிப்பு மற்றும் கட்டமைப்பு ஆதரவு | மின்கடத்தா செயல்திறன் மற்றும் இயந்திர வலிமை |
| முதன்மை முனையங்கள் | மின்சுற்றுக்கு பிரேக்கரை இணைக்கவும் | தற்போதைய திறன், இணைப்பு வடிவியல், வெப்பநிலை உயர்வு |
| துணை தொடர்புகள் | நிலை மற்றும் கட்டுப்பாடு கருத்து | தொடர்பு நம்பகத்தன்மை மற்றும் சுற்று இணக்கத்தன்மை |
| பயணம் மற்றும் நெருக்கமான சுற்றுகள் | மின் இயக்கம் | கட்டுப்பாட்டு மின்னழுத்தம், நேரம், பாதுகாப்பு ஒருங்கிணைப்பு |
இயந்திர ஒத்திசைவு
மூன்று-கட்ட பிரேக்கர்களுக்கு தொடர்புகள் ஒருங்கிணைந்த முறையில் செயல்பட வேண்டும். பொறிமுறையானது இயக்கத்தை தனிப்பட்ட துருவங்களுக்கு மாற்றுகிறது, இதனால் கட்டங்கள் தேவையான நேர உறவுக்குள் திறந்து மூடப்படும்.
அதிகப்படியான நேர மாறுபாடு மாறுதல் செயல்திறனை பாதிக்கும், எனவே பொறிமுறை சரிசெய்தல் மற்றும் ஆய்வு ஆகியவை தரக் கட்டுப்பாடு மற்றும் பராமரிப்பின் முக்கிய பகுதிகளாகும்.
கூறு ஒருங்கிணைப்பு ஏன் முக்கியமானது
மோசமான பொறிமுறை சீரமைப்புக்கு உயர்தர குறுக்கீடு ஈடுசெய்ய முடியாது. தவறாக வடிவமைக்கப்பட்ட முனைய இணைப்புக்கு வலுவான காப்பு ஈடுசெய்ய முடியாது. ஒரு துல்லியமான ரிலே போதுமான கட்டுப்பாட்டு வயரிங் ஈடுசெய்ய முடியாது.
நம்பகமான பிரேக்கர் செயல்திறன் இந்த அனைத்து கூறுகளின் தொடர்பு சார்ந்துள்ளது.
மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் தற்போதைய செல்வாக்கு தேர்வு எப்படி?
மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் மின்னோட்டம் ஒரு பிரேக்கரின் அடிப்படை மின் இயக்க உறையை நிறுவுகிறது. பொறியாளர்கள் ஆய்வு செய்யும் முதல் விவரக்குறிப்புகளில் அவை அடங்கும், ஆனால் அவை முழுமையான தொழில்நுட்ப மதிப்பீட்டின் ஒரு பகுதி மட்டுமே.
மதிப்பிடப்பட்ட மின்னழுத்தம்
மதிப்பிடப்பட்ட மின்னழுத்தம் பிரேக்கர் செயல்படும் மின் அமைப்புடன் ஒத்திருக்க வேண்டும். இன்சுலேஷன் சிஸ்டம் தொடர்புடைய மின்-அதிர்வெண் மற்றும் நிலையற்ற மின்னழுத்த அழுத்தங்களுக்கும் வடிவமைக்கப்பட வேண்டும்.
வெவ்வேறு மின்னழுத்த வகுப்புகளுக்கு நடுத்தர மின்னழுத்த பிரேக்கர்கள் தயாரிக்கப்படலாம். தயாரிப்பு குடும்பங்களில் சுமார் 10 kV, 12 kV, 24 kV, 36 kV அல்லது வடிவமைப்பு மற்றும் சந்தையைப் பொறுத்து மற்ற வரையறுக்கப்பட்ட மதிப்பீடுகள் இருக்கலாம்.
உண்மையான தேர்வு கணினியின் பெயரளவு மின்னழுத்தம் மற்றும் பொருந்தக்கூடிய தரநிலையைப் பின்பற்ற வேண்டும், அதற்குப் பதிலாக கிடைக்கக்கூடிய அடுத்த மதிப்பீட்டைத் தேர்ந்தெடுக்க வேண்டும்.
மதிப்பிடப்பட்ட மின்னோட்டம்
மதிப்பிடப்பட்ட மின்னோட்டம் என்பது வரையறுக்கப்பட்ட நிலைமைகளின் கீழ் பிரேக்கர் எடுத்துச் செல்லக்கூடிய தொடர்ச்சியான மின்னோட்டத்தைக் குறிக்கிறது. எனவே வெப்ப செயல்திறன் விவரக்குறிப்புக்கு மையமானது.
தொடர்புகள், டெர்மினல்கள், நடத்துனர்கள், நெகிழ்வான இணைப்புகள், பஸ்பார் இடைமுகங்கள் மற்றும் உறை காற்றோட்டம் அனைத்தும் வெப்ப உருவாக்கம் மற்றும் சிதறலுக்கு பங்களிக்கின்றன.
அதிர்வெண்
மின் அதிர்வெண் குறுக்கீடு அமைப்பு மற்றும் அதனுடன் தொடர்புடைய பாதுகாப்பு மற்றும் அளவீட்டு கருவிகளின் மின் நடத்தையை பாதிக்கிறது. தயாரிப்புகள் 50 ஹெர்ட்ஸ், 60 ஹெர்ட்ஸ் அல்லது வேறு வரையறுக்கப்பட்ட இயக்க அதிர்வெண்ணுக்குக் குறிப்பிடப்படலாம்.
காப்பு நிலை
காப்பு ஒருங்கிணைப்பு பெயரளவிலான இயக்க மின்னழுத்தத்தை விட அதிகமாக உள்ளது. சாதனங்கள் மின்-அதிர்வெண் தாங்கும் மின்னழுத்தம் மற்றும் பொருந்தக்கூடிய வடிவமைப்பு தேவைகளால் வரையறுக்கப்பட்ட உந்துவிசை நிலைமைகளைத் தாங்க வேண்டியிருக்கலாம்.
| அளவுரு | இது என்ன வரையறுக்கிறது | ஏன் இது முக்கியம் |
|---|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | மின் அமைப்பு மின்னழுத்த வகுப்பு | காப்பு மற்றும் மாறுதல் தேவைகளை தீர்மானிக்கிறது |
| மதிப்பிடப்பட்ட மின்னோட்டம் | தொடர்ச்சியான தற்போதைய திறன் | வெப்ப மற்றும் கடத்தி தேவைகளை தீர்மானிக்கிறது |
| மதிப்பிடப்பட்ட அதிர்வெண் | பவர்-சிஸ்டம் இயக்க அதிர்வெண் | மின் நெட்வொர்க்குடன் இணக்கத்தன்மையை உறுதி செய்கிறது |
| காப்பு நிலை | மின்கடத்தா தேவைகளை தாங்கும் | காப்பு ஒருங்கிணைப்பை ஆதரிக்கிறது |
| ஷார்ட் சர்க்யூட் மதிப்பீடு | தவறு-தற்போதைய குறுக்கீடு மற்றும் தாங்கும் திறன் | நெட்வொர்க் தவறுகளின் போது சாதனங்களைப் பாதுகாக்கிறது |
வெப்பநிலை உயர்வு பரிசீலனைகள்
தொடர்ச்சியான மின்னோட்டம் மின் தொடர்புகள் மற்றும் கடத்திகளில் வெப்பத்தை உருவாக்குகிறது. எனவே வெப்பநிலை உயர்வு திறனை அடைப்பு ஏற்பாட்டுடன் மதிப்பீடு செய்ய வேண்டும்.
ஒரு சிறிய உலோக உறைக்குள் நிறுவப்பட்ட பிரேக்கர், பெரிய காற்றோட்டமான அமைப்பில் நிறுவப்பட்ட அதே பிரேக்கரில் இருந்து வேறுபட்ட வெப்ப நிலைகளை அனுபவிக்கலாம். சுற்றுப்புற வெப்பநிலை மற்றும் நிறுவல் உயரம் ஆகியவை வெப்ப செயல்திறனை பாதிக்கலாம்.
கணினி மின்னழுத்தம் ஆரம்ப புள்ளி மட்டுமே
இரண்டு பிரேக்கர்களும் ஒரே மாதிரியான மின்னழுத்த மதிப்பீட்டைப் பகிர்ந்து கொள்ளலாம், ஆனால் தற்போதைய மதிப்பீடு, குறுகிய-சுற்று திறன், இயக்க பொறிமுறை, காப்பு கட்டமைப்பு, முனைய ஏற்பாடு மற்றும் இயந்திர சகிப்புத்தன்மை ஆகியவற்றில் வேறுபடுகின்றன.
எனவே ஒரு தொழில்முறை விவரக்குறிப்பு தேர்வை ஒற்றை எண்ணாகக் குறைப்பதைத் தவிர்க்க வேண்டும்.
ஷார்ட்-சர்க்யூட் திறன் மற்றும் குறுக்கீடு வேகம் ஏன் முக்கியம்?
நடுத்தர மின்னழுத்த சர்க்யூட் பிரேக்கர் தேர்வில் குறுகிய-சுற்று செயல்திறன் மிக முக்கியமான விவரக்குறிப்புகளில் ஒன்றாகும். ஒரு தவறு ஒரு குறுகிய காலத்திற்குள் மிகப்பெரிய மின்னோட்டங்களையும் அதிக மின் இயந்திர சக்திகளையும் உருவாக்கலாம்.
குறுகிய சுற்று மின்னோட்டம்
ஜெனரேட்டர்கள், மின்மாற்றிகள், கடத்திகள் மற்றும் கணினி மின்மறுப்பு உள்ளிட்ட மின்சார நெட்வொர்க்கால் கிடைக்கக்கூடிய தவறான மின்னோட்டம் தீர்மானிக்கப்படுகிறது. ஒரு சுவிட்ச் கியர் பொறியாளர் பொதுவாக இதை ஒரு குறுகிய-சுற்று ஆய்வு மூலம் தீர்மானிக்கிறார்.
பிரேக்கர் கணக்கிடப்பட்ட தவறு நிலைமைகளுக்குப் பொருத்தமான குறுக்கீடு திறனைக் கொண்டிருக்க வேண்டும்.
பிரேக்கிங் கரண்ட்
மதிப்பிடப்பட்ட கணினி மின்னழுத்தத்தில் குறிப்பிட்ட குறுகிய-சுற்று மின்னோட்டத்தை முறிக்கும் திறன் உடையதாக இருக்க வேண்டும். குறுக்கீடு செயல்முறை மின்னோட்டத்தை அணைத்த பிறகு மின்கடத்தா மீட்டெடுப்பை பராமரிக்க வேண்டும்.
குறுகிய நேரம் தாங்கும்
பாதுகாப்பு அமைப்பு நிகழ்வை அழிக்கும் போது ஸ்விட்ச்கியர் அசெம்பிளிகளும் தவறான மின்னோட்டங்களுக்கு ஆளாகலாம். இயந்திர மற்றும் வெப்ப அமைப்பு வரையறுக்கப்பட்ட மின்னோட்டத்தை பொருந்தக்கூடிய காலத்திற்கு தாங்க வேண்டும்.
உச்சம் தாங்கும்
ஒரு தவறான மின்னோட்டத்தின் உச்ச மதிப்பு கடத்திகள் மற்றும் கட்டமைப்பு கூறுகளின் மீது எலக்ட்ரோடைனமிக் சக்திகளை உருவாக்குகிறது. இயந்திர வடிவமைப்பு இந்த அழுத்தங்களைக் கணக்கிட வேண்டும்.
குறுக்கீடு நேரம்
மொத்த பிழையை நீக்கும் வரிசை பல நிலைகளை உள்ளடக்கியது: தவறு கண்டறிதல், ரிலே முடிவு, பயண சமிக்ஞை பரிமாற்றம், இயக்க பொறிமுறை இயக்கம், தொடர்பு பிரிப்பு, வில் குறுக்கீடு மற்றும் பிணைய மீட்பு.
உடைப்பவர் சுதந்திரமாக செயல்படவில்லை. முழுமையான தீர்வு நேரம் ரிலே, கண்ட்ரோல் சர்க்யூட்ரி, ட்ரிப் காயில், மெக்கானிக்கல் மெக்கானிக்கல், தொடர்பு இயக்கம் மற்றும் மின் அமைப்பு ஆகியவற்றைப் பொறுத்தது.
பாதுகாப்பு ரிலே பிழையைக் கண்டறிந்து அதன் வடிவமைக்கப்பட்ட இயக்க நேரத்திற்குள் பயணக் கட்டளையை வழங்க வேண்டும்.
ரிலே மற்றும் பிரேக்கருக்கு இடையே உள்ள மின் பாதையானது பயண கட்டளையை சரியாக மாற்ற வேண்டும்.
இயந்திர அமைப்பு மின் கட்டளையை மீண்டும் மீண்டும் தொடர்பு இயக்கமாக மொழிபெயர்க்க வேண்டும்.
குறுக்கீடு மின்னோட்டத்தை அழிக்க வேண்டும் மற்றும் தேவையான மின்கடத்தா வலிமையை மீட்டெடுக்க வேண்டும்.
நடுத்தர விஷயங்களில் ஏன் குறுக்கிட வேண்டும்
குறுக்கீடு ஊடகம் தொடர்பு பிரிவின் போது வில் எவ்வாறு செயல்படுகிறது என்பதை தீர்மானிக்கிறது. வெற்றிட தொழில்நுட்பம் கட்டுப்படுத்தப்பட்ட சீல் செய்யப்பட்ட சூழலை வழங்குகிறது மற்றும் குறுக்கீடு அடைய தொடர்பு வடிவியல் மற்றும் பொருள் நடத்தை ஆகியவற்றைப் பயன்படுத்துகிறது.
இது சில பழைய குறுக்கீடு தொழில்நுட்பங்களுடன் ஒப்பிடும்போது சிறிய குறுக்கீடு பரிமாணங்களையும் ஒப்பீட்டளவில் எளிமையான குறுக்கீடு அறையையும் அனுமதிக்கும்.
இருப்பினும், இறுதி பிரேக்கர் மதிப்பீடு இன்னும் முழுமையான வடிவமைப்பைப் பொறுத்தது. வெற்றிட தொழில்நுட்பம் என்பது ஒவ்வொரு வெற்றிட பிரேக்கரும் எந்த தன்னிச்சையான தவறு மின்னோட்டத்தையும் குறுக்கிட முடியும் என்று அர்த்தமல்ல.
சரியான தொழில்நுட்ப அணுகுமுறையானது, கணக்கிடப்பட்ட கணினி பிழையின் மட்டத்தில் தொடங்கி, பின்னர் பிரேக்கரின் மதிப்பிடப்பட்ட குறுக்கீட்டைச் சரிபார்த்து, பொருந்தக்கூடிய தரத்தின் கீழ் திறன்களைத் தாங்கும்.
இயக்க பொறிமுறையானது செயல்திறனை எவ்வாறு பாதிக்கிறது?
பிரேக்கர் தொடர்புகள் எவ்வளவு விரைவாகவும், தொடர்ச்சியாகவும் நகர்கின்றன என்பதை இயக்க பொறிமுறை தீர்மானிக்கிறது. இயந்திர நிகழ்வுகளின் துல்லியமான வரிசையின் போது குறுக்கீடு ஏற்படுவதால், பொறிமுறை வடிவமைப்பு செயல்திறனுக்கு மையமானது.
வசந்த இயக்க வழிமுறைகள்
ஸ்பிரிங் பொறிமுறைகள் ஒரு மூடுதல் அல்லது திறப்பு செயல்பாட்டிற்கு முன் இயந்திர ஆற்றலைச் சேமிக்கின்றன. மின் கட்டுப்பாட்டு கட்டளைகள் பிரேக்கர் தொடர்புகளை நகர்த்த சேமிக்கப்பட்ட ஆற்றலை வெளியிடுகின்றன.
இந்த கட்டமைப்பு நடுத்தர மின்னழுத்த சுவிட்ச் கியரில் பரவலாகப் பயன்படுத்தப்படுகிறது, ஏனெனில் முழு இயந்திர பக்கவாதத்தின் போது தொடர்ச்சியான மின்சாரம் தேவையில்லாமல், பொறிமுறையானது கட்டுப்படுத்தப்பட்ட தொடர்பு இயக்கத்தை வழங்க முடியும்.
மின்காந்த வழிமுறைகள்
சில பிரேக்கர் வடிவமைப்புகள் தொடர்பு இயக்கத்தை உருவாக்க மின்காந்த இயக்க முறைமைகளைப் பயன்படுத்துகின்றன. இந்த வழிமுறைகள் வெவ்வேறு செயல்பாட்டு பண்புகளை வழங்க முடியும் மற்றும் குறிப்பிட்ட பிரேக்கர் கட்டமைப்பு மற்றும் கட்டுப்பாட்டு தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படலாம்.
மூடும் செயல்பாடு
மூடும் போது, பொறிமுறையானது பொருத்தமான வேகம் மற்றும் இறுதி தொடர்பு சக்தியுடன் தொடர்புகளை ஒன்றாகக் கொண்டுவர வேண்டும். நிலையான மூடல் நடத்தை இயந்திர தாக்கத்தை குறைக்க உதவுகிறது மற்றும் சரியான மின்னோட்டத்தை உறுதி செய்கிறது.
திறப்பு செயல்பாடு
தொடக்க பக்கவாதம் போதுமான அளவு வேகமாகவும், உத்தேசிக்கப்பட்ட குறுக்கீடு செயல்முறையை ஆதரிக்கும் அளவுக்கு சீரானதாகவும் இருக்க வேண்டும். தொடர்பு பிரிப்பு தூரம் மற்றும் வேகம் முக்கியம், ஏனெனில் குறுக்கீடு தற்போதைய குறுக்கீட்டைத் தொடர்ந்து சரியான மின்கடத்தா நிலையை நிறுவ வேண்டும்.
ஆற்றல் சேமிப்பு
இயந்திரங்களில் பொதுவாக ஆற்றல் சேமிப்பு காட்டி அல்லது மோட்டார் இயக்கப்படும் சார்ஜிங் அமைப்பு அடங்கும். கட்டுப்பாட்டு அமைப்பு அடுத்த செயல்பாட்டிற்கு போதுமான ஆற்றல் உள்ளதா என்பதை தீர்மானிக்க முடியும்.
இயந்திர சகிப்புத்தன்மை
தொடர்ச்சியான செயல்பாடுகள் நீரூற்றுகள், தண்டுகள், தாங்கு உருளைகள், இணைப்புகள், தாழ்ப்பாள்கள் மற்றும் துணை சுவிட்சுகள் ஆகியவற்றில் தேய்மானத்தை உருவாக்குகின்றன. மெக்கானிக்கல் பொறையுடைமை சோதனையானது, குறிப்பிட்ட எண்ணிக்கையிலான செயல்பாடுகளை ஏற்றுக்கொள்ள முடியாத சிதைவு இல்லாமல் செய்து முடிக்க முடியுமா என்பதை நிறுவ உதவுகிறது.
| மெக்கானிசம் பகுதி | தேவையான நடத்தை | சாத்தியமான தோல்வி கவலை |
|---|---|---|
| ஆற்றல் சேமிப்பு | செயல்பாட்டிற்கான நம்பகமான தயாரிப்பு | முழுமையற்ற சார்ஜிங் அல்லது மோட்டார் பிரச்சனைகள் |
| இயக்கி திறக்கிறது | நிலையான விரைவான தொடர்பு பிரிப்பு | மெதுவான இயக்கம், உடைகள், இயந்திர தடை |
| மூடும் இயக்கி | கட்டுப்படுத்தப்பட்ட தொடர்பு ஈடுபாடு | அதிகப்படியான தாக்கம் அல்லது முழுமையற்ற மூடல் |
| தாழ்ப்பாள் போடுதல் | பாதுகாப்பான தொடர்பு நிலை | தவறான தாழ்ப்பாளை சரிசெய்தல் அல்லது உடைகள் |
| துணை சுவிட்சுகள் | துல்லியமான நிலை கருத்து | தவறான அறிகுறி அல்லது தொடர்பு சிதைவு |
இயந்திர நேரம் முக்கியமானது
மூன்று-கட்ட பிரேக்கருக்கு, மூன்று துருவங்களின் செயல்பாடு குறிப்பிட்ட நேர உறவுக்குள் இருக்க வேண்டும். அதிகப்படியான துருவத்திலிருந்து துருவ மாறுபாடு மாறுதல் நடத்தையை பாதிக்கலாம் மற்றும் உற்பத்தி மற்றும் பராமரிப்பின் போது கட்டுப்படுத்தப்பட வேண்டும்.
பொறிமுறையின் பராமரிப்பு
சீல் செய்யப்பட்ட குறுக்கீட்டிற்கு அதன் நோக்கம் கொண்ட சேவை வாழ்க்கையின் போது வரையறுக்கப்பட்ட சேவை தேவைப்படலாம், ஆனால் பொறிமுறையானது வெளிப்புறமாகவும் இயந்திரத்தனமாகவும் இருக்கும். இணைப்புகளை ஆய்வு செய்தல், குறிப்பிடப்பட்ட இடத்தில் உயவு, ஃபாஸ்டென்சர்கள், ஸ்பிரிங்ஸ், பேரிங்ஸ் மற்றும் துணை தொடர்புகள் ஆகியவை முக்கியமானவை.
ஒரு பராமரிப்புத் திட்டம் உற்பத்தியாளரின் தொழில்நுட்ப வழிமுறைகளையும் நிறுவலின் உண்மையான மாறுதல் கடமையையும் பின்பற்ற வேண்டும்.
உட்புற மற்றும் வெளிப்புற வடிவமைப்புகளுக்கு இடையே உள்ள வேறுபாடு என்ன?
உட்புற மற்றும் வெளிப்புற பிரேக்கர்கள் மிகவும் வேறுபட்ட இயந்திர மற்றும் சுற்றுச்சூழல் தேவைகளைக் கொண்டிருக்கும் போது அதே அடிப்படை குறுக்கீடு கொள்கையைப் பயன்படுத்தலாம்.
உட்புற உடைப்பான்கள்
உட்புற பிரேக்கர்கள் பொதுவாக சுவிட்ச் கியர் பெட்டிகள் அல்லது மின்சார அறைகளில் நிறுவப்படுகின்றன. அவற்றின் சுற்றியுள்ள சூழல் மிகவும் கட்டுப்படுத்தப்படலாம், இது சிறிய காப்பு மற்றும் உறை ஏற்பாடுகளை அனுமதிக்கிறது.
உட்புற வடிவமைப்புகள் பெரும்பாலும் திரும்பப் பெறக்கூடிய அலகுகள் அல்லது உலோக-உறைந்த சுவிட்ச் கியர் உள்ள நிலையான நிறுவல்களாக தோன்றும். சரியான ஏற்பாடு பேனல் கட்டமைப்பைப் பொறுத்தது.
வெளிப்புற உடைப்பான்கள்
வெளிப்புற உபகரணங்கள் மழை, ஈரப்பதம், வெப்பநிலை மாற்றங்கள், சூரிய ஒளி, மாசுபாடு, தூசி, காற்று மற்றும் பிற சுற்றுச்சூழல் அழுத்தங்களை பொறுத்துக்கொள்ள வேண்டும்.
எனவே வெளிப்புற தயாரிப்புகளுக்கு பொருத்தமான அடைப்பு சீல், வெளிப்புற காப்பு, பொருள் தேர்வு, மேற்பரப்பு பாதுகாப்பு மற்றும் வானிலை எதிர்ப்பு வழிமுறைகள் தேவை.
கலப்பு காப்பு
வெளிப்புற பிரேக்கர்கள் தயாரிப்பு கட்டமைப்பைப் பொறுத்து சிலிகான் ரப்பர் அல்லது எபோக்சி அடிப்படையிலான கூறுகள் போன்ற கலப்பு இன்சுலேடிங் பொருட்களைப் பயன்படுத்தலாம். இந்த பொருட்கள் சரியாக வடிவமைக்கப்பட்ட போது மாறிவரும் சுற்றுச்சூழல் நிலைமைகளின் கீழ் காப்பு செயல்திறனை ஆதரிக்க முடியும்.
கம்பத்தில் பொருத்தப்பட்ட நிறுவல்கள்
சில வெளிப்புற விநியோக பிரேக்கர்கள் கம்பத்தை ஏற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளன. இந்த உள்ளமைவு மேல்நிலை விநியோக நெட்வொர்க்குகளில் ஒருங்கிணைப்பை எளிதாக்குகிறது மற்றும் மாற்றும் சாதனம் ஒப்பீட்டளவில் சிறிய தடயத்தை ஆக்கிரமிக்க அனுமதிக்கிறது.
துணை மின்நிலைய நிறுவல்கள்
துணை மின்நிலைய பிரேக்கர்கள் கட்டமைப்புகள் அல்லது வெளிப்புற சுவிட்ச் கியர் கூட்டங்களில் நிறுவப்படலாம். பஸ்பார்கள், மின்னோட்ட மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள், சர்ஜ் அரெஸ்டர்கள் மற்றும் தரையிறங்கும் அமைப்புகளுடன் அவற்றின் இணைப்பு ஒருங்கிணைக்கப்பட வேண்டும்.
| நிறுவல் வகை | வழக்கமான சூழல் | முக்கிய வடிவமைப்பு கவனம் |
|---|---|---|
| உட்புற சுவிட்ச் கியர் | மின் அறைகள் மற்றும் மூடப்பட்ட அலமாரிகள் | சுருக்கம், பெட்டி ஒருங்கிணைப்பு, சேவை அணுகல் |
| வெளிப்புற விநியோகம் | திறந்தவெளி நெட்வொர்க்குகள் | வானிலை எதிர்ப்பு மற்றும் காப்பு செயல்திறன் |
| கம்பம்-ஏற்றப்பட்டது | மேல்நிலை விநியோக அமைப்புகள் | எடை, பெருகிவரும் அமைப்பு, ரிமோட் ஆபரேஷன் |
| வெளிப்புற துணை நிலையம் | பயன்பாடு மற்றும் தொழில்துறை துணை மின்நிலையங்கள் | சுற்றுச்சூழல் சகிப்புத்தன்மை, பஸ்பார் ஒருங்கிணைப்பு, காப்பு ஒருங்கிணைப்பு |
சுற்றுச்சூழல் காரணிகள்
வெப்பநிலை, உயரம், மாசுபாடு, ஈரப்பதம், உப்பு வெளிப்பாடு மற்றும் புற ஊதா கதிர்வீச்சு ஆகியவை உபகரணங்கள் தேர்வைப் பாதிக்கலாம்.
எடுத்துக்காட்டாக, அதிக உயரம் காற்று இன்சுலேஷனின் மின்கடத்தா செயல்திறனை பாதிக்கலாம், அதே நேரத்தில் கடுமையான மாசுபாடு வெளிப்புற காப்பு மேற்பரப்புகளை பாதிக்கலாம். கரையோர சூழல்கள் அரிப்பு வெளிப்பாட்டை அதிகரிக்கலாம், குறிப்பாக உலோக கட்டமைப்புகள் மற்றும் இணைப்புகளைச் சுற்றி.
உட்புறம் என்பது பராமரிப்பு இல்லாதது அல்ல
உட்புற உபகரணங்கள் நேரடி வானிலையிலிருந்து பாதுகாக்கப்படுகின்றன, ஆனால் தூசி, ஒடுக்கம், வெப்பநிலை சைக்கிள் ஓட்டுதல் மற்றும் இயந்திர உடைகள் இன்னும் இயந்திரம் மற்றும் மின் இணைப்புகளை பாதிக்கலாம்.
எனவே உட்புற உபகரணங்கள் சிறந்த நிலையில் செயல்படுகின்றன என்று கருதுவதை விட சுற்றுச்சூழல் பாதுகாப்பு யதார்த்தமாக மதிப்பிடப்பட வேண்டும்.
வெற்றிட பிரேக்கர்கள் மற்ற குறுக்கீடு தொழில்நுட்பங்களுடன் எவ்வாறு ஒப்பிடுகின்றன?
குறுக்கீடு தொழில்நுட்பங்களுக்கு இடையிலான வேறுபாடுகளைப் புரிந்துகொள்வது பொறியாளர்களுக்கு தகவலறிந்த தொழில்நுட்ப முடிவை எடுக்க உதவுகிறது. ஒவ்வொரு தொழில்நுட்பத்திற்கும் அதன் சொந்த மின், இயந்திர, சுற்றுச்சூழல் மற்றும் பராமரிப்பு பண்புகள் உள்ளன.
காற்று குறுக்கீடு
காற்று சுற்று குறுக்கீடு காற்றை வில் ஊடகமாக பயன்படுத்துகிறது. வரலாற்று ரீதியாக, காற்று அமைப்புகள் பல மின்னழுத்த வகுப்புகளில் பயன்படுத்தப்படுகின்றன. அவற்றின் வடிவமைப்பில் வில் சரிவுகள், காந்த வெடிப்பு அல்லது வளைவைக் கட்டுப்படுத்துவதற்கான பிற முறைகள் ஆகியவை அடங்கும்.
நடுத்தர மின்னழுத்தத்தில், சிறிய வெற்றிட குறுக்கீடு ஒரு சீல் செய்யப்பட்ட அறைக்குள் குறுக்கீடு செயல்முறையை வைப்பதன் மூலம் வேறுபட்ட இயற்பியல் கட்டமைப்பை வழங்க முடியும்.
எண்ணெய் குறுக்கீடு
ஆயில் சர்க்யூட் பிரேக்கர்ஸ், இன்சுலேடிங் ஆயிலை இன்சுலேடிங் மீடியமாகவும், ஆர்க்-அணைக்கும் செயல்முறையின் ஒரு பகுதியாகவும் பயன்படுத்துகிறது. பழைய நிறுவல்கள் இன்னும் அத்தகைய உபகரணங்களைக் கொண்டிருக்கலாம், ஆனால் நவீன நடுத்தர மின்னழுத்த நிறுவல்கள் பெரும்பாலும் மாற்று தொழில்நுட்பங்களைப் பயன்படுத்துகின்றன.
எண்ணெய் அமைப்புகளுக்கு எண்ணெய் நிலை, கட்டுப்பாடு, கசிவு, மாசுபாடு மற்றும் தொடர்புடைய பராமரிப்பு சிக்கல்கள் ஆகியவற்றில் கவனம் தேவை.
SF6 குறுக்கீடு
SF6 வாயு அதன் மின் காப்பு மற்றும் வில்-அணைக்கும் பண்புகள் காரணமாக எரிவாயு-இன்சுலேடட் மற்றும் கேஸ் சர்க்யூட்-பிரேக்கிங் உபகரணங்களில் வரலாற்று ரீதியாக பயன்படுத்தப்படுகிறது. இருப்பினும், சுற்றுச்சூழல் பரிசீலனைகள் பொருத்தமான பயன்பாடுகளில் மாற்று தொழில்நுட்பங்களின் வளர்ச்சி மற்றும் ஏற்றுக்கொள்ளலை ஊக்குவிக்கின்றன.
வெற்றிட குறுக்கீடு
வெற்றிட குறுக்கீடு சீல் செய்யப்பட்ட வெற்றிட அறையைப் பயன்படுத்துகிறது. அதன் கச்சிதமான குறுக்கீடு உறுப்பு மற்றும் குறுக்கீட்டின் உள்ளே இன்சுலேடிங் எண்ணெய் இல்லாதது தொழில்நுட்பத்தின் முக்கிய பண்புகளாகும்.
| தொழில்நுட்பம் | ஆர்க் மீடியம் | வழக்கமான கருத்தில் |
|---|---|---|
| காற்று | காற்று | வில் கட்டுப்பாட்டு அமைப்பு மற்றும் உடல் காப்பு தேவைகள் |
| எண்ணெய் | இன்சுலேடிங் எண்ணெய் | எண்ணெய் நிலை, கட்டுப்பாடு, பராமரிப்பு |
| SF6 வாயு | SF6 | எரிவாயு சீல், கையாளுதல், சுற்றுச்சூழல் பரிசீலனைகள் |
| வெற்றிடம் | உலோக-நீராவி வில் நடத்தை கொண்ட வெற்றிடம் | குறுக்கீடு வடிவமைப்பு, தொடர்பு பொருள், பொறிமுறை செயல்திறன் |
ஏன் வெற்றிட தொழில்நுட்பம் நடுத்தர மின்னழுத்தத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது
வெற்றிட குறுக்கீடு ஒரு சிறிய குறுக்கீடு, வேகமான வில் அழிவு மற்றும் சீல் செய்யப்பட்ட குறுக்கீடு சூழலை வழங்க முடியும். இந்த பண்புகள் உட்புற நடுத்தர மின்னழுத்த சுவிட்ச் கியர் மற்றும் பல வெளிப்புற விநியோக பயன்பாடுகளுடன் நன்றாக பொருந்துகின்றன.
தொழில்நுட்பம் நவீன பிரேக்கர் வழிமுறைகள் மற்றும் டிஜிட்டல் பாதுகாப்பு அமைப்புகளுடன் இணக்கமானது.
தொழில்நுட்பத் தேர்வு பயன்பாடு சார்ந்ததாக இருக்க வேண்டும்
ஒரு குறுக்கீடு ஊடகத்தை உலகளாவிய ரீதியில் உயர்ந்ததாக அறிவிப்பது தொழில்நுட்ப ரீதியாக நல்லதல்ல. மின்சார நெட்வொர்க்கின் தேவைகள், கிடைக்கக்கூடிய நிறுவல் இடம், சுற்றுச்சூழல் நிலைமைகள், இயக்க கடமை, பாதுகாப்பு கட்டமைப்பு, பொருந்தக்கூடிய தரநிலைகள் மற்றும் பராமரிப்பு உத்தி ஆகியவற்றை ஒப்பிடுவதே சரியான அணுகுமுறை.
பொருத்தமான தொழில்நுட்பம் தேவைகளின் முழுமையான தொகுப்பை பூர்த்தி செய்யும் ஒன்றாகும்.
பாதுகாப்பு ரிலேக்கள் மற்றும் சென்சார்களுடன் பிரேக்கர் எவ்வாறு வேலை செய்கிறது?
ஒரு சர்க்யூட் பிரேக்கர் அரிதாக தனியாக இயங்குகிறது. அதன் பயணம் மற்றும் மூடும் செயல்கள் பொதுவாக ஒரு பாதுகாப்பு அமைப்புடன் ஒருங்கிணைக்கப்படுகின்றன, இது மின்சார நிலைமைகளை அளவிடுகிறது மற்றும் நடவடிக்கை மாறும்போது தீர்மானிக்கிறது.
தற்போதைய மின்மாற்றிகள்
தற்போதைய மின்மாற்றிகள் பாதுகாப்பு ரிலேக்கள் மற்றும் மீட்டர்களுக்கு அளவிடப்பட்ட தற்போதைய தகவலை வழங்குகின்றன. அவற்றின் விகிதங்கள் மற்றும் துல்லியமான பண்புகள் பாதுகாப்புத் திட்டத்துடன் பொருந்த வேண்டும்.
தற்போதைய மின்மாற்றி மற்றும் பிரேக்கர் ஒரே பிழையை நீக்கும் சங்கிலியின் ஒரு பகுதியாகும். CT உள்ளமைவு அல்லது வயரிங் தவறாக இருந்தால், ரிலே எதிர்பார்த்த சிக்னலைப் பெறாமல் போகலாம்.
மின்னழுத்த மின்மாற்றிகள்
மின்னழுத்த மின்மாற்றிகள் பாதுகாப்பு, அளவீடு, ஒத்திசைவு மற்றும் கட்டுப்பாடு ஆகியவற்றிற்கான மின்னழுத்த தகவலை வழங்க முடியும். பாதுகாப்பு செயல்பாட்டைப் பொறுத்து, ரிலே நெட்வொர்க்கின் மின் நிலையை தீர்மானிக்க மின்னோட்டத்துடன் இணைந்து மின்னழுத்தத்தைப் பயன்படுத்தலாம்.
பாதுகாப்பு ரிலேக்கள்
பாதுகாப்பு ரிலேக்கள் தொடர்ந்து மின் அளவீடுகளை மதிப்பீடு செய்கின்றன. பயன்பாட்டைப் பொறுத்து, செயல்பாடுகளில் ஓவர் கரண்ட், எர்த் ஃபால்ட், அண்டர் வோல்டேஜ், ஓவர் வோல்டேஜ், திசை பாதுகாப்பு, மோட்டார் பாதுகாப்பு, டிரான்ஸ்பார்மர் பாதுகாப்பு அல்லது பிற சிறப்புச் செயல்பாடுகள் ஆகியவை அடங்கும்.
பயண சுற்று
பிரேக்கர் திறக்கப்பட வேண்டும் என்று ரிலே தீர்மானிக்கும் போது, அது கட்டுப்பாட்டு சுற்று மூலம் ஒரு பயண கட்டளையை அனுப்புகிறது. பயணச் சுருள் பொறிமுறையை செயல்படுத்துகிறது, இது தொடர்புகளை பிரிக்கிறது.
மூடல் கட்டுப்பாடு
மூடுவதும் கட்டுப்படுத்தப்படுகிறது. கணினியில் உள்ளூர் மற்றும் ரிமோட் மூடுதல் கட்டுப்பாடுகள், மின் இணைப்புகள், ஒத்திசைவு செயல்பாடுகள் மற்றும் அனுமதி சமிக்ஞைகள் ஆகியவை இருக்கலாம்.
| கணினி உறுப்பு | செயல்பாடு | பிரேக்கருடனான உறவு |
|---|---|---|
| தற்போதைய மின்மாற்றி | மின்னோட்டத்தை அளவிடுகிறது | பாதுகாப்பு மற்றும் அளவீட்டு உள்ளீட்டை வழங்குகிறது |
| மின்னழுத்த மின்மாற்றி | மின்னழுத்தத்தை அளவிடுகிறது | பாதுகாப்பு மற்றும் கட்டுப்பாட்டுக்கான மின்னழுத்த தகவலை வழங்குகிறது |
| பாதுகாப்பு ரிலே | மின் நிலைமைகளை மதிப்பிடுகிறது | பயணம் அல்லது அனுமதி கட்டளைகளை வெளியிடுகிறது |
| பயண சுருள் | மின் கட்டளையை இயந்திர செயலாக மாற்றுகிறது | பிரேக்கர் திறப்பைத் தொடங்குகிறது |
| கட்டுப்பாட்டு அமைப்பு | மாறுதல் மற்றும் நிலையை மேற்பார்வையிடுகிறது | உள்ளூர், ரிமோட் மற்றும் இன்டர்லாக் செய்யப்பட்ட செயல்பாட்டை நிர்வகிக்கிறது |
இன்டர்லாக்
இன்டர்லாக் செய்வது ஒரு முக்கியமான பாதுகாப்பு அம்சமாகும். உபகரணங்கள் பொருத்தமற்ற நிலையில் இருக்கும்போது இயந்திர அல்லது மின் இணைப்புகள் தேர்ந்தெடுக்கப்பட்ட செயல்களைத் தடுக்கலாம்.
எடுத்துக்காட்டாக, திரும்பப் பெறக்கூடிய பிரேக்கர் மூடப்பட்டிருக்கும் போது நிலைகளுக்கு இடையில் செல்ல அனுமதிக்கப்படாது. சிஸ்டம் கட்டமைப்பைப் பொறுத்து, முதன்மைச் சுற்று சக்தியூட்டப்பட்டிருக்கும் போது, எர்த்டிங் சுவிட்ச் செயல்படுவதைத் தடுக்கலாம்.
தொலை கண்காணிப்பு
நவீன மின் நிறுவல்கள் பிரேக்கர் நிலை, பயண நிலை, பொறிமுறை நிலை மற்றும் பிற அளவுருக்களை கண்காணிக்க டிஜிட்டல் தகவல்தொடர்புகளை அதிகளவில் பயன்படுத்துகின்றன.
தொலைதூர தகவல் செயல்பாட்டு விழிப்புணர்வை மேம்படுத்தலாம், ஆனால் டிஜிட்டல் கண்காணிப்பு சரியான உள்ளூர் பாதுகாப்பு நடைமுறைகளை மாற்றாது. பராமரிப்பு குழுக்களுக்கு இன்னும் வரையறுக்கப்பட்ட தனிமைப்படுத்தல், சரிபார்ப்பு, தரையிறக்கம் மற்றும் பணி நடைமுறைகள் தேவை.
இந்த மாறுதல் தொழில்நுட்பத்தை எந்த பயன்பாடுகள் பயன்படுத்துகின்றன?
வெற்றிட குறுக்கீடு தொழில்நுட்பம் பல நடுத்தர மின்னழுத்த பயன்பாடுகளில் பயன்படுத்தப்படுகிறது, ஏனெனில் அதன் கச்சிதமான வடிவம் மற்றும் சீல் செய்யப்பட்ட குறுக்கீடு ஆகியவை பரவலான விநியோக கட்டமைப்புகளுக்கு பொருந்தும்.
ஃபீடர் மாறுதல், மின்மாற்றி இணைப்புகள், பேருந்துப் பிரிவுகள் மற்றும் பயன்பாட்டு நெட்வொர்க்குகளுக்குள் விநியோக பாதுகாப்பு ஆகியவற்றிற்குப் பயன்படுத்தப்படுகிறது.
மோட்டார்கள், மின்மாற்றிகள், செயல்முறை உபகரணங்கள் மற்றும் உள் விநியோக அமைப்புகளுக்கு சேவை செய்யும் நடுத்தர மின்னழுத்த ஊட்டிகளுக்குப் பயன்படுத்தப்படுகிறது.
சேகரிப்பு அமைப்புகள், மின்மாற்றி இணைப்புகள், ஃபீடர் பாதுகாப்பு மற்றும் சூரிய மற்றும் காற்று நிறுவல்களுக்குள் கட்டுப்படுத்தப்பட்ட மாறுதல் ஆகியவற்றை ஆதரிக்கிறது.
நடுத்தர மின்னழுத்த விநியோக நெட்வொர்க்குகளுக்குப் பயன்படுத்தப்படலாம், அங்கு உபகரணங்கள் தேவைப்படும் தொழில்துறை சூழலில் செயல்பட வேண்டும்.
நடுத்தர மின்னழுத்த மின் விநியோகங்களைப் பெறும் பெரிய கட்டிடங்கள் மற்றும் வளாகங்களில் பயன்படுத்தப்படுகிறது மற்றும் மின்மாற்றிகள் மற்றும் ஃபீடர்கள் மூலம் மின்சாரம் விநியோகிக்கப்படுகிறது.
கட்டுப்படுத்தப்பட்ட நடுத்தர மின்னழுத்த மாறுதல் தேவைப்படும் இரயில், போக்குவரத்து, விமான நிலையங்கள் மற்றும் பிற உள்கட்டமைப்புகளுக்கான மின் விநியோகத்தை ஆதரிக்க முடியும்.
பயன்பாட்டு விநியோகம்
யூட்டிலிட்டி நெட்வொர்க்குகள், ஃபீடர்களை நிர்வகிக்கவும், விநியோக சுற்றுகளை பிரிக்கவும் நடுத்தர மின்னழுத்த பிரேக்கர்களைப் பயன்படுத்துகின்றன. நெட்வொர்க் டோபாலஜி மற்றும் பாதுகாப்பு ஒருங்கிணைப்பு அனுமதிக்கும் போது, நெட்வொர்க்கின் மற்ற பகுதிகளை ஆற்றல் மிக்கதாக இருக்க அனுமதிக்கும் போது, ஒரு பிரேக்கர் தவறான ஃபீடரை தனிமைப்படுத்த முடியும்.
வெளிப்புற துருவத்தில் பொருத்தப்பட்ட கட்டமைப்புகள் மேல்நிலை விநியோக அமைப்புகளில் பயனுள்ளதாக இருக்கும், அதே நேரத்தில் உட்புற சுவிட்ச் கியர் பிரேக்கர்கள் துணை மின்நிலையங்கள் மற்றும் சிறிய விநியோக கூட்டங்களில் அடிக்கடி ஒருங்கிணைக்கப்படுகின்றன.
தொழில்துறை விநியோகம்
தொழில்துறை ஆலைகள் பல நடுத்தர மின்னழுத்த மோட்டார்கள், மின்மாற்றிகள், செயல்முறை வரிகள் மற்றும் பெரிய மின் சுமைகளைக் கொண்டிருக்கலாம். தேர்ந்தெடுக்கப்பட்ட பாதுகாப்பு மிகவும் முக்கியமானது, ஏனெனில் ஒரு பெரிய விநியோகப் பிரிவின் தேவையற்ற ட்ரிப்பிங் பல கீழ்நிலை சுற்றுகளை பாதிக்கலாம்.
எனவே ஆலையின் மின் கட்டமைப்பை பிரதிபலிக்கும் பாதுகாப்பு திட்டத்துடன் பிரேக்கர் வேலை செய்ய வேண்டும்.
மின்மாற்றி பாதுகாப்பு
நெட்வொர்க் வடிவமைப்பைப் பொறுத்து மின்மாற்றிகளின் முதன்மை அல்லது இரண்டாம் பக்கத்தில் நடுத்தர மின்னழுத்த பிரேக்கர்களைப் பயன்படுத்தலாம். பாதுகாப்பு அமைப்பானது அதிக மின்னோட்டம், பூமியின் தவறு, வெப்பநிலை மற்றும் பிற மின்மாற்றி-குறிப்பிட்ட செயல்பாடுகளை உள்ளடக்கியிருக்கும்.
மோட்டார் மாறுதல்
பெரிய மோட்டார்கள் நடுத்தர மின்னழுத்த மாறுதல் மற்றும் பாதுகாப்பு தேவைப்படலாம். மோட்டார் பயன்பாடுகள் அவற்றின் சொந்த சவால்களை முன்வைக்கின்றன, ஏனெனில் தொடக்க மின்னோட்டங்கள் சாதாரண இயக்க மின்னோட்டத்தை விட கணிசமாக அதிகமாக இருக்கும்.
எனவே மோட்டாரின் தொடக்க பண்புகள் மற்றும் பாதுகாப்பு தேவைகளுக்கு ஏற்ப பிரேக்கர் மற்றும் பாதுகாப்பு ரிலே தேர்ந்தெடுக்கப்பட வேண்டும்.
புதுப்பிக்கத்தக்க ஆற்றல் அமைப்புகள்
சூரிய மற்றும் காற்று திட்டங்களில் பெரும்பாலும் பல சேகரிப்பு ஊட்டிகள் மற்றும் மின்மாற்றி இடைமுகங்கள் உள்ளன. சேகரிப்பு நெட்வொர்க்கின் பிரிவுகளை இணைக்கவும் தனிமைப்படுத்தவும் மற்றும் தலைமுறை உபகரணங்களுடன் பாதுகாப்பை ஒருங்கிணைக்கவும் நடுத்தர மின்னழுத்த பிரேக்கர்களைப் பயன்படுத்தலாம்.
முக்கியமான உள்கட்டமைப்பு
மருத்துவமனைகள், தரவு மையங்கள், விமான நிலையங்கள், நீர் சுத்திகரிப்பு வசதிகள் மற்றும் தகவல் தொடர்பு உள்கட்டமைப்பு ஆகியவை மிகவும் ஒருங்கிணைந்த நடுத்தர மின்னழுத்த விநியோக அமைப்புகள் தேவைப்படலாம். இந்த சூழல்களில் பிரேக்கர் தேர்வு பணிநீக்கம், பாதுகாப்பு தேர்வு, பராமரிப்பு நடைமுறைகள் மற்றும் செயல்பாட்டு தொடர்ச்சி ஆகியவற்றுடன் நெருக்கமாக இணைக்கப்பட்டுள்ளது.
இந்த எல்லா பயன்பாடுகளிலும், பிரேக்கர் ஒரு பெரிய மின் கட்டமைப்பின் ஒரு பகுதியாகும். பயன்பாடு சரியான மின்னழுத்தம், மின்னோட்டம், தவறு மதிப்பீடு, பாதுகாப்பு திட்டம், கட்டுப்பாட்டு ஏற்பாடு, சுற்றுச்சூழல் வடிவமைப்பு மற்றும் பராமரிப்பு உத்தி ஆகியவற்றை தீர்மானிக்கிறது.
என்ன பொதுவான தேர்வு மற்றும் நிறுவல் தவறுகள் தவிர்க்கப்பட வேண்டும்?
பல பிரேக்கர் சிக்கல்களை முழுமையற்ற விவரக்குறிப்புகள் அல்லது நிறுவல் அனுமானங்கள் மூலம் கண்டறியலாம். பொறியாளர்கள் ஒரு முழுமையான பாதுகாப்பு மற்றும் விநியோக அமைப்பின் ஒரு பகுதியாக இல்லாமல் ஒரு தனிமைப்படுத்தப்பட்ட பாகமாக பிரேக்கரைக் கருதும்போது மிக முக்கியமான பிழைகள் ஏற்படுகின்றன.
- மின்னழுத்தத்தால் மட்டுமே தேர்வு செய்தல்:மதிப்பிடப்பட்ட மின்னோட்டம், பிழைத் திறன், காப்பு, இயக்க பொறிமுறை மற்றும் சூழல் ஆகியவையும் பொருந்த வேண்டும்.
- ஷார்ட் சர்க்யூட் கணக்கீடுகளை புறக்கணித்தல்:பிரேக்கர் மதிப்பீடு இறுதி செய்யப்படுவதற்கு முன்பு கிடைக்கக்கூடிய தவறு மின்னோட்டத்தை நிறுவ வேண்டும்.
- பாதுகாப்பு ஒருங்கிணைப்பை புறக்கணித்தல்:ரிலே அமைப்புகள் மற்றும் பிரேக்கர் செயல்திறன் விரும்பிய தேர்வை ஆதரிக்க வேண்டும்.
- கேபிள் இடத்தை குறைத்து மதிப்பிடுதல்:கேபிள் நிறுத்தங்கள் மற்றும் வளைக்கும் ஆரங்கள் நடைமுறை சுவிட்ச் கியர் ஏற்பாட்டை பாதிக்கலாம்.
- கண்காணிப்பு மின்னழுத்தம்:பயணம் மற்றும் நெருக்கமான சுற்றுகளுக்கு பொருத்தமான துணை சக்தி தேவைப்படுகிறது.
- இன்டர்லாக்ஸைப் புறக்கணித்தல்:முழுமையான சுவிட்ச் கியர் கட்டமைப்பிற்கு எதிராக இயக்க வரிசைகள் சரிபார்க்கப்பட வேண்டும்.
- பராமரிப்புத் திட்டத்தைத் தவிர்ப்பது:பொறிமுறை, டெர்மினல்கள், கட்டுப்பாட்டு சுற்றுகள் மற்றும் சுற்றியுள்ள சுவிட்ச் கியர் இன்னும் ஆய்வு தேவை.
- முழுமையற்ற ஆவணங்களைப் பயன்படுத்துதல்:வரைபடங்கள், வயரிங் வரைபடங்கள், பெயர்ப்பலகை தரவு மற்றும் சோதனை பதிவுகள் ஆகியவை ஒரே கட்டமைப்பை விவரிக்க வேண்டும்.
"அதிக மதிப்பீடு எப்போதும் சிறந்தது" பிரச்சனை
அதிக மதிப்பீடு தானாகவே சரியான பொறியியல் தேர்வாக இருக்காது. பிரேக்கர் இன்னும் உடல் சுவிட்ச் கியர், கேபிள் ஏற்பாடு, பாதுகாப்பு அமைப்பு, கட்டுப்பாட்டு மின்னழுத்தம் மற்றும் நிறுவல் சூழல் ஆகியவற்றைப் பொருத்த வேண்டும்.
கணக்கிடப்பட்ட தேவைகள் மற்றும் பொருந்தக்கூடிய வடிவமைப்பு விளிம்புகளின் அடிப்படையில் தேர்வு செய்யப்பட வேண்டும்.
"வெற்றிடம் என்பது பராமரிப்பு இல்லாத" பிரச்சனை
வெற்றிட குறுக்கீடு சீல் வைக்கப்பட்டுள்ளது, ஆனால் பிரேக்கரில் மெக்கானிக்கல் மற்றும் எலக்ட்ரிக்கல் கூறுகள் உள்ளன, அவை தேய்மானத்தை அனுபவிக்கலாம். நீரூற்றுகள், தாங்கு உருளைகள், இணைப்புகள், துணை சுவிட்சுகள், ட்ரிப் சர்க்யூட்கள், டெர்மினல்கள் மற்றும் கண்ட்ரோல் கனெக்டர்கள் அனைத்தும் தொடர்புடைய பராமரிப்பு புள்ளிகளாக இருக்கும்.
"எல்லா இடங்களிலும் ஒரே பிரேக்கர்" பிரச்சனை
ஒரு சுத்தமான உட்புற தொழில்துறை அறை மற்றும் கடலோர வெளிப்புற துணை மின்நிலையம் மிகவும் மாறுபட்ட சூழல்களைக் குறிக்கின்றன. ஒரே இயற்பியல் கட்டுமானம் இரண்டுக்கும் பொருந்தும் என்று தானாகக் கருதக்கூடாது.
"பின்னர் நிறுவுதல்" பிரச்சனை
சுவிட்ச் கியர் வடிவமைப்பின் போது பிரேக்கர் மவுண்டிங், கேபிள் டர்மினேஷன், கண்ட்ரோல் வயரிங், இன்டர்லாக்ஸ் மற்றும் என்க்ளோஷர் பரிமாணங்களைக் கருத்தில் கொள்ள வேண்டும். உற்பத்திக்குப் பிறகு இந்த விவரங்களை மறுசீரமைப்பது கடினம்.
"ஒருமுறை ஆவணம்" சிக்கல்
திட்டத்தின் போது செய்யப்படும் மாற்றங்கள் ஒற்றை வரி வரைபடம், பேனல் வரைபடங்கள், வயரிங் ஸ்கீமடிக்ஸ், பாதுகாப்பு அமைப்புகள், பொருட்களின் பில் மற்றும் கமிஷன் ஆவணங்களில் தொடர்ந்து பிரதிபலிக்க வேண்டும்.
சோதனை மற்றும் தரநிலைகள் எவ்வாறு மதிப்பிடப்பட வேண்டும்?
நடுத்தர மின்னழுத்த சர்க்யூட் பிரேக்கர்கள் பாதுகாப்பு-முக்கியமான மின் சாதனங்கள், எனவே அவற்றின் செயல்திறனை உறுதிப்படுத்துவதில் சோதனை முக்கிய பங்கு வகிக்கிறது.
IEC 62271 என்பது உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர் ஆகியவற்றை உள்ளடக்கிய தரங்களின் முக்கியமான குடும்பமாகும். வெவ்வேறு பாகங்கள் வெவ்வேறு உபகரண வகைகள் மற்றும் சோதனைத் தேவைகளை நிவர்த்தி செய்கின்றன.
வழக்கமான சோதனை
ஒவ்வொரு உற்பத்தி அலகும் பொருந்தக்கூடிய வடிவமைப்புத் தேவைகளுக்கு இணங்குவதை உறுதிப்படுத்த, தயாரிக்கப்பட்ட உபகரணங்களில் வழக்கமான சோதனை செய்யப்படுகிறது.
சரியான சோதனைத் திட்டம் பிரேக்கர் வடிவமைப்பைப் பொறுத்தது, ஆனால் மின்சாரம், இயந்திரம், கட்டுப்பாடு மற்றும் காப்பு தொடர்பான காசோலைகளை உள்ளடக்கியிருக்கும்.
வகை சோதனை
குறிப்பிட்ட சோதனை நிலைமைகளின் கீழ் ஒரு குறிப்பிட்ட வடிவமைப்பின் செயல்திறனை வகை சோதனைகள் சரிபார்க்கின்றன. அவை வெப்பநிலை உயர்வு, மின்கடத்தா செயல்திறன், குறுகிய-சுற்று குறுக்கீடு, இயந்திர சகிப்புத்தன்மை, உள் வளைவு நடத்தை மற்றும் பொருந்தக்கூடிய பிற பண்புகளை நிவர்த்தி செய்யலாம்.
மின்கடத்தா சோதனை
மின்கடத்தா சோதனைகள் குறிப்பிட்ட மின்னழுத்த அழுத்தத்தை காப்பு அமைப்பு தாங்குமா என்பதை மதிப்பிடுகின்றன. இது பொருந்தக்கூடிய தேவைகளைப் பொறுத்து சக்தி-அதிர்வெண் தாங்கும் திறன் மற்றும் உந்துவிசை தொடர்பான சோதனைகளை உள்ளடக்கியது.
இயந்திர சகிப்புத்தன்மை சோதனை
இயந்திர சகிப்புத்தன்மை சோதனைகள், இயக்க பொறிமுறையானது ஏற்றுக்கொள்ள முடியாத சிதைவு இல்லாமல் தேவையான எண்ணிக்கையிலான மாறுதல் செயல்பாடுகளை முடிக்க முடியுமா என்பதை மதிப்பிடுகிறது.
குறுகிய சுற்று சோதனை
ஷார்ட்-சர்க்யூட் வகை சோதனைகள், வரையறுக்கப்பட்ட தவறு-தற்போதைய நிலைகளில் குறுக்கிடும் பிரேக்கரின் திறனை மதிப்பிடலாம். முழுமையான குறுக்கீடு முறையின் மிக முக்கியமான ஆர்ப்பாட்டங்களில் இதுவும் ஒன்றாகும்.
வெப்பநிலை உயர்வு சோதனை
வெப்பநிலை-உயர்வு சோதனை வரையறுக்கப்பட்ட தற்போதைய நிலைமைகளின் கீழ் தற்போதைய-சுமந்து செல்லும் கூறுகளின் வெப்ப நடத்தை சரிபார்க்கிறது. தொடர்பு எதிர்ப்பு, கடத்தி வடிவியல், முனையங்கள் மற்றும் உறை வடிவமைப்பு அனைத்தும் முடிவுக்கு பங்களிக்கின்றன.
| சோதனை வகை | முக்கிய நோக்கம் | வழக்கமான சான்றுகள் |
|---|---|---|
| வழக்கமான சோதனை | ஒவ்வொரு உற்பத்தி அலகு சரிபார்க்கவும் | வழக்கமான ஆய்வு மற்றும் சோதனை பதிவுகள் |
| வகை சோதனை | வரையறுக்கப்பட்ட நிபந்தனைகளின் கீழ் வடிவமைப்பைச் சரிபார்க்கவும் | வகை-சோதனை அறிக்கை அல்லது சான்றிதழ் |
| மின்கடத்தா சோதனை | காப்பு தாங்குவதை சரிபார்க்கவும் | மின் சோதனை பதிவு |
| இயந்திர சகிப்புத்தன்மை | மாறுதல் பொறிமுறையின் நீடித்த தன்மையை சரிபார்க்கவும் | சகிப்புத்தன்மை சோதனை ஆவணங்கள் |
| ஷார்ட் சர்க்யூட் சோதனை | தவறு குறுக்கீடு திறனை சரிபார்க்கவும் | பொருந்தக்கூடிய வகை-சோதனை ஆவணங்கள் |
| வெப்பநிலை உயர்வு | தொடர்ச்சியான தற்போதைய வெப்ப நடத்தையை மதிப்பிடுங்கள் | வெப்ப செயல்திறன் சோதனை பதிவு |
சோதனை நோக்கம் முக்கியமானது
ஒரு சோதனை சான்றிதழை சூழலில் மதிப்பாய்வு செய்ய வேண்டும். பரிசோதிக்கப்பட்ட மின்னழுத்தம், மின்னோட்டம், பிரேக்கர் கட்டுமானம், பொறிமுறை, காப்பு அமைப்பு மற்றும் துணைக்கருவிகள் ஆகியவை வழங்கப்பட்ட உள்ளமைவுக்கு ஒத்திருக்க வேண்டும்.
ஒரு தயாரிப்பு உள்ளமைவுடன் தொடர்புடைய சான்றிதழானது, தயாரிப்பு குடும்பத்தின் ஒவ்வொரு மாறுபாட்டையும் உள்ளடக்கும் என்று தானாகவே கருதக்கூடாது.
தொழிற்சாலை ஆய்வு
தர திட்டங்களில் பரிமாண சோதனைகள், வெற்றிட ஒருமைப்பாடு சரிபார்ப்பு, தொடர்பு எதிர்ப்பு அளவீடு, இயந்திர நேர சோதனைகள், கட்டுப்பாட்டு-சுற்று சரிபார்ப்பு மற்றும் காட்சி ஆய்வு ஆகியவை அடங்கும்.
தளம் ஆணையிடுதல்
நிறுவிய பின், பிரேக்கர் மற்றும் சுவிட்ச் கியர் அசெம்பிளியை திட்ட நடைமுறைகளின்படி இயக்க வேண்டும். இதில் இன்சுலேஷன் சோதனை, காண்டாக்ட் ரெசிஸ்டன்ஸ் அளவீடு, மெக்கானிக்கல் ஆபரேஷன் சோதனைகள், பாதுகாப்பு ரிலே சோதனை, கண்ட்ரோல்-சர்க்யூட் காசோலைகள், இன்டர்லாக் சரிபார்ப்பு மற்றும் செயல்பாட்டு சோதனை ஆகியவை அடங்கும்.
ஒரு தொழில்முறை தொழில்நுட்ப விவரக்குறிப்பில் என்ன இருக்க வேண்டும்?
ஒரு தொழில்முறை விவரக்குறிப்பு பொறியாளர்கள் மற்றும் வாங்கும் குழுக்களுக்கு உபகரணங்கள் உற்பத்தி அல்லது நிறுவலை அடையும் முன் சரியான பிரேக்கரைத் தேர்ந்தெடுக்க போதுமான தகவலை வழங்க வேண்டும்.
| விவரக்குறிப்பு பகுதி | வரையறுக்க வேண்டிய தகவல் | ஏன் இது முக்கியம் |
|---|---|---|
| மதிப்பிடப்பட்ட மின்னழுத்தம் | கணினி மின்னழுத்தம் மற்றும் உபகரணங்கள் மதிப்பீடு | மின் மற்றும் காப்பு தேவைகளை வரையறுக்கிறது |
| மதிப்பிடப்பட்ட மின்னோட்டம் | தொடர்ச்சியான தற்போதைய திறன் | வெப்ப மற்றும் கடத்தி தேவைகளை வரையறுக்கிறது |
| அதிர்வெண் | 50 ஹெர்ட்ஸ், 60 ஹெர்ட்ஸ் அல்லது குறிப்பிட்ட கணினி அதிர்வெண் | மின் நெட்வொர்க்குடன் இணக்கத்தன்மையை உறுதி செய்கிறது |
| உடைக்கும் திறன் | தேவையான ஷார்ட் சர்க்யூட் குறுக்கீடு மதிப்பீடு | தவறு நிலைக்கு ஏற்றவாறு தீர்மானிக்கிறது |
| தாங்கும் திறன் | குறுகிய நேரமும் உச்சமும் தேவைகளைத் தாங்கும் | கட்டமைப்பு மற்றும் வெப்ப பிழை செயல்திறனை ஆதரிக்கிறது |
| காப்பு | காப்பு நிலை மற்றும் கட்டுமானம் | மின்கடத்தா பொருத்தத்தை உறுதி செய்கிறது |
| இயக்க பொறிமுறை | வசந்தம், மின்காந்தம் அல்லது வரையறுக்கப்பட்ட மாற்று | கட்டுப்பாடு மற்றும் இயந்திர நடத்தை தீர்மானிக்கிறது |
| கட்டுப்பாட்டு மின்னழுத்தம் | பயணம், மூடு, மோட்டார் மற்றும் துணை சுற்று மின்னழுத்தம் | கட்டுப்பாட்டு அமைப்புடன் இணக்கத்தை உறுதி செய்கிறது |
| மவுண்டிங் ஏற்பாடு | நிலையான, திரும்பப் பெறக்கூடிய, கம்பத்தில் பொருத்தப்பட்ட அல்லது பிற ஏற்பாடு | உடல் பொருந்தக்கூடிய தன்மையை உறுதி செய்கிறது |
| சுற்றுச்சூழல் | உட்புறம், வெளிப்புறம், வெப்பநிலை, உயரம், மாசுபாடு | தள நிலைமைகளுக்கு தயாரிப்பு பொருந்தும் |
ஒற்றை வரி வரைபடத்துடன் தொடங்கவும்
மின் நெட்வொர்க்கில் பிரேக்கர் எங்கு அமர்ந்திருக்கிறது என்பதை ஒற்றை வரி வரைபடம் வரையறுக்கிறது. இது உள்வரும் மற்றும் வெளிச்செல்லும் ஃபீடர்கள், மின்மாற்றிகள், மோட்டார்கள், ஜெனரேட்டர்கள், பஸ்பார்கள், பாதுகாப்பு மண்டலங்கள் மற்றும் பிற முக்கிய கூறுகளைக் காட்டுகிறது.
இந்த மின் சூழலில் இருந்து பிரேக்கர் விவரக்குறிப்பு உருவாக்கப்பட வேண்டும்.
பிரேக்கர் நிலையை வரையறுக்கவும்
விவரக்குறிப்பு பிரேக்கர் நிலையானதா அல்லது திரும்பப் பெறக்கூடியதா என்பதைக் குறிப்பிட வேண்டும் மற்றும் தொடர்புடைய நிலை மற்றும் இன்டர்லாக் தேவைகளை விவரிக்க வேண்டும்.
முதன்மை இணைப்புகளை வரையறுக்கவும்
சுவிட்ச் கியர் ஒருங்கிணைப்புக்கு இணைப்பு வடிவியல் மிகவும் முக்கியமானது. பஸ்பார் இடைவெளி, கேபிள் நிறுத்தம், முனைய நோக்குநிலை மற்றும் கட்ட ஏற்பாடு ஆகியவை பேனல் வடிவமைப்பிற்கு ஒத்திருக்க வேண்டும்.
துணை செயல்பாடுகளை வரையறுக்கவும்
துணை தொடர்புகள், பயண சுருள்கள், மூடும் சுருள்கள், குறைந்த மின்னழுத்த வெளியீடுகள், மோட்டார் ஆபரேட்டர்கள், இயந்திர குறிகாட்டிகள் மற்றும் ரிமோட் கண்ட்ரோல் இடைமுகங்கள் ஆகியவை பொருந்தக்கூடிய இடங்களில் தெளிவாக பட்டியலிடப்பட வேண்டும்.
பாதுகாப்பு தேவைகளை வரையறுக்கவும்
பாதுகாப்பு விவரக்குறிப்பு தேவையான ரிலே செயல்பாடுகள், CT விகிதங்கள், பொருந்தக்கூடிய மின்னழுத்த உள்ளீடுகள், பயண லாஜிக், இன்டர்லாக்ஸ் மற்றும் தொடர்பு இடைமுகங்கள் ஆகியவற்றைக் கண்டறிய வேண்டும்.
சுற்றுச்சூழல் தேவைகளை வரையறுக்கவும்
பிரேக்கர் வீட்டிற்குள் அல்லது வெளியில் செயல்படுமா என்பதைத் திட்டம் கண்டறிந்து, பொருத்தமான வெப்பநிலை, உயரம், ஈரப்பதம், மாசுபாடு, நில அதிர்வு மற்றும் அரிப்புத் தகவல்களை வழங்க வேண்டும்.
சோதனை தேவைகளை வரையறுக்கவும்
தொழில்நுட்ப ஆவணம் பொருந்தக்கூடிய தரநிலைகள், வழக்கமான சோதனைகள், வகை-சோதனை எதிர்பார்ப்புகள், ஆய்வு தேவைகள் மற்றும் ஆணையிடும் நடைமுறைகளை அடையாளம் காண வேண்டும்.
- மின் அமைப்பை வரையறுக்கவும்:மின்னழுத்தம், அதிர்வெண், பிணைய கட்டமைப்பு மற்றும் தரையிறங்கும் ஏற்பாட்டை நிறுவவும்.
- கணினி பிழை நிலைமைகளைக் கணக்கிடுங்கள்:பிரேக்கர் இடத்தில் கிடைக்கும் குறுகிய-சுற்று மின்னோட்டத்தை தீர்மானிக்கவும்.
- தொடர்ச்சியான சுமைகளை வரையறுக்கவும்:மதிப்பிடப்பட்ட தற்போதைய மற்றும் எதிர்பார்க்கப்படும் இயக்க நிலைமைகளை நிறுவுதல்.
- குறுக்கீடு கட்டமைப்பைத் தேர்ந்தெடுக்கவும்:வெற்றிட தொழில்நுட்பம் மற்றும் பொருத்தமான பிரேக்கர் உள்ளமைவை உறுதிப்படுத்தவும்.
- இயக்க பொறிமுறையை வரையறுக்கவும்:தேவையான வசந்த அல்லது மின்காந்த ஏற்பாடு மற்றும் இயக்க வரிசையைக் குறிப்பிடவும்.
- பாதுகாப்பை வரையறுக்கவும்:CTகள், மின்னழுத்த உள்ளீடுகள், ரிலேக்கள், ட்ரிப் சர்க்யூட்கள் மற்றும் இன்டர்லாக்குகளை ஒருங்கிணைக்கவும்.
- உடல் நிறுவலை வரையறுக்கவும்:நிலையான அல்லது திரும்பப் பெறக்கூடிய கட்டுமானம், டெர்மினல்கள், பரிமாணங்கள் மற்றும் கேபிள் இடைமுகங்களை உறுதிப்படுத்தவும்.
- தள நிலைமைகளை மதிப்பாய்வு செய்யவும்:வெப்பநிலை, ஈரப்பதம், உயரம், மாசுபாடு, அரிப்பு மற்றும் சுற்றுச்சூழல் வெளிப்பாடு ஆகியவற்றை உறுதிப்படுத்தவும்.
- சோதனையை வரையறுக்கவும்:பொருந்தக்கூடிய வழக்கமான, வகை, தொழிற்சாலை, தளம் மற்றும் ஆணையிடும் சோதனைகளை உறுதிப்படுத்தவும்.
- கட்டுப்பாட்டு ஆவணங்கள்:அனைத்து வரைபடங்கள், அமைப்புகள், விவரக்குறிப்புகள் மற்றும் சான்றிதழ்கள் ஒரே இறுதி உள்ளமைவை விவரிக்கின்றன என்பதை உறுதிப்படுத்தவும்.
ஒப்புதலுக்கு முன் வாங்குபவர்கள் என்ன கோர வேண்டும்?
- பொதுவான ஏற்பாடு வரைதல்:ஒட்டுமொத்த பரிமாணங்கள், மவுண்டிங், டெர்மினல் நிலைகள் மற்றும் சேவை அனுமதிகள் ஆகியவற்றை உறுதிப்படுத்தவும்.
- மின் திட்டம்:பயணம், மூடு, துணை, இன்டர்லாக் மற்றும் கட்டுப்பாட்டு சுற்றுகளை உறுதிப்படுத்தவும்.
- பெயர்ப்பலகை தரவு:மின்னழுத்தம், மின்னோட்டம், அதிர்வெண், குறுக்கீடு திறன் மற்றும் தொடர்புடைய மதிப்பிடப்பட்ட பண்புகளை சரிபார்க்கவும்.
- பாதுகாப்பு இடைமுகம்:CT, VT, ரிலே, பயணம் மற்றும் தொடர்பு இடைமுகங்களைச் சரிபார்க்கவும்.
- சோதனை ஆவணங்கள்:வழங்கப்பட்ட வடிவமைப்பிற்குப் பொருந்தக்கூடிய வழக்கமான மற்றும் வகை-சோதனை பதிவுகளின் நோக்கத்தை உறுதிப்படுத்தவும்.
- நிறுவல் தகவல்:தூக்குதல், போக்குவரத்து, இணைப்பு, ஆணையிடுதல் மற்றும் பராமரிப்பு தேவைகளை உறுதிப்படுத்தவும்.
ஒரு விரிவான தொழில்நுட்ப விவரக்குறிப்பு பொறியியல், கொள்முதல், உற்பத்தி, ஆணையிடுதல் மற்றும் பராமரிப்பு குழுக்களுக்கு இடையே உள்ள தெளிவின்மையை குறைக்கிறது. விடுபட்ட இடைமுகத் தகவல்களால் ஏற்படும் தாமதமான மாற்றங்களைத் தடுக்கவும் இது உதவுகிறது.
அடிக்கடி கேட்கப்படும் கேள்விகள்
வெற்றிட சர்க்யூட் பிரேக்கரின் முக்கிய செயல்பாடு என்ன?
இது நடுத்தர மின்னழுத்த மின்சுற்றுகளை இணைக்கிறது மற்றும் துண்டிக்கிறது மற்றும் குறிப்பிட்ட சாதாரண மற்றும் தவறான நிலைமைகளின் கீழ் மின்னோட்டத்தை குறுக்கிடுகிறது. சீல் செய்யப்பட்ட வெற்றிட குறுக்கீட்டிற்குள் குறுக்கீடு செயல்முறை நிகழ்கிறது.
மின் வளைவை குறுக்கிட வெற்றிடம் ஏன் பயன்படுத்தப்படுகிறது?
வெற்றிடமானது கட்டுப்படுத்தப்பட்ட மின்கடத்தா சூழலை வழங்குகிறது, இதில் வில் நடத்தை காற்று, எண்ணெய் அல்லது வாயு குறுக்கீடு ஆகியவற்றிலிருந்து வேறுபட்டது. தொடர்பு பிரிப்பு மற்றும் தற்போதைய பூஜ்ஜியத்திற்குப் பிறகு, வெற்றிட குறுக்கீடு அதன் வடிவமைக்கப்பட்ட நிலைமைகளின் கீழ் மின்கடத்தா வலிமையை விரைவாக மீட்டெடுக்க முடியும்.
வெற்றிட குறுக்கீடு என்றால் என்ன?
ஒரு வெற்றிட குறுக்கீடு என்பது நிலையான மற்றும் நகரும் மின் தொடர்புகள் மற்றும் உள் கவசம் கூறுகளைக் கொண்ட சீல் செய்யப்பட்ட அறை ஆகும். பிரேக்கர் திறக்கும் போது இது உண்மையான தற்போதைய குறுக்கீட்டைச் செய்கிறது.
சர்க்யூட் பிரேக்கருக்கும் தொடர்பவருக்கும் என்ன வித்தியாசம்?
ஒரு சர்க்யூட் பிரேக்கர் அதன் மதிப்பிடப்பட்ட திறனுக்குள் தவறான மின்னோட்டங்களை குறுக்கிட மற்றும் பாதுகாப்பு செயல்பாடுகளை வழங்க வடிவமைக்கப்பட்டுள்ளது. ஒரு தொடர்பாளர் பொதுவாக வரையறுக்கப்பட்ட இயக்க நிலைமைகளின் கீழ் சுமைகளை அடிக்கடி மாற்றுவதற்காக வடிவமைக்கப்பட்டுள்ளது மற்றும் பொதுவாக ஒரு சர்க்யூட் பிரேக்கரின் அதே தவறுகளை நீக்கும் பாத்திரத்தை செய்ய விரும்பவில்லை.
வெற்றிட குறுக்கீடு தொழில்நுட்பம் என்ன மின்னழுத்த நிலைகளுக்கு உதவும்?
வெற்றிட குறுக்கீடு நடுத்தர மின்னழுத்த சாதனங்களில் பரவலாகப் பயன்படுத்தப்படுகிறது. 10 kV, 12 kV, 24 kV, 36 kV, 40.5 kV போன்ற மின்னழுத்த வகுப்புகளுக்கு குறிப்பிட்ட தயாரிப்புகள் வடிவமைக்கப்படலாம், மேலும் உற்பத்தியாளரின் வடிவமைப்பு மற்றும் பொருந்தக்கூடிய தரத்தைப் பொறுத்து பிற வரையறுக்கப்பட்ட மதிப்பீடுகள்.
ஷார்ட் சர்க்யூட் உடைக்கும் திறன் ஏன் முக்கியமானது?
ஒரு தவறு மிக அதிக மின்னோட்டத்தை உருவாக்கும். பிரேக்கர் ஏற்றுக்கொள்ள முடியாத தோல்வி இல்லாமல் கணினி மின்னழுத்தத்தில் குறிப்பிட்ட பிழை மின்னோட்டத்தை குறுக்கிட முடியும். தேவையான மதிப்பீடு உண்மையான நெட்வொர்க் ஷார்ட் சர்க்யூட் கணக்கீட்டின் அடிப்படையில் இருக்க வேண்டும்.
இயக்க பொறிமுறையின் பங்கு என்ன?
தொடர்புகளை திறக்க மற்றும் மூடுவதற்கு தேவையான இயந்திர இயக்கத்தை இயக்க பொறிமுறை வழங்குகிறது. இது தொடர்பு பயணம், வேகம், விசை மற்றும் நேரத்தைக் கட்டுப்படுத்துகிறது, எனவே குறுக்கீடு மற்றும் நிறைவு செயல்திறனில் நேரடி தாக்கத்தை ஏற்படுத்துகிறது.
வசந்த வழிமுறைகள் பொதுவாகப் பயன்படுத்தப்படுகின்றனவா?
ஆம். நடுத்தர மின்னழுத்த பிரேக்கர்களில் வசந்த-இயக்க வழிமுறைகள் பரவலாகப் பயன்படுத்தப்படுகின்றன. அவை இயந்திர ஆற்றலைச் சேமித்து, கட்டளையிடும்போது திறப்பு அல்லது மூடும் செயல்பாட்டைச் செய்ய வெளியிடுகின்றன.
மின்காந்த வழிமுறைகளையும் பயன்படுத்த முடியுமா?
ஆம். சில பிரேக்கர் வடிவமைப்புகள் மின்காந்த இயக்க வழிமுறைகளைப் பயன்படுத்துகின்றன. தேர்வு பிரேக்கர் கட்டிடக்கலை, கட்டுப்பாட்டு தேவைகள், இயக்க வரிசை மற்றும் திட்ட விவரக்குறிப்பு ஆகியவற்றைப் பொறுத்தது.
வெற்றிட பிரேக்கர்கள் பராமரிப்பு இல்லாததா?
எண். வெற்றிட குறுக்கீடு சீல் வைக்கப்பட்டுள்ளது, இது குறுக்கிடும் அறைக்குள் பராமரிப்பை கட்டுப்படுத்துகிறது, ஆனால் முழுமையான பிரேக்கரில் இன்னும் இயந்திர வழிமுறைகள், டெர்மினல்கள், துணை தொடர்புகள், கட்டுப்பாட்டு சுற்றுகள், காப்பு கட்டமைப்புகள் மற்றும் பொருத்தமான ஆய்வு மற்றும் சேவை தேவைப்படும் பிற கூறுகள் உள்ளன.
இயக்க பொறிமுறைக்கு என்ன பராமரிப்பு தேவைப்படுகிறது?
மெக்கானிக்கல் இணைப்புகள், நீரூற்றுகள், தாங்கு உருளைகள், தாழ்ப்பாள்கள், ஃபாஸ்டென்சர்கள், துணை சுவிட்சுகள், கட்டுப்பாட்டு வயரிங் மற்றும் லூப்ரிகேஷன் புள்ளிகள் ஆகியவற்றைப் பரிசோதிப்பது ஆகியவை பராமரிப்பில் அடங்கும். சரியான செயல்முறை உற்பத்தியாளரின் பராமரிப்பு ஆவணங்கள் மற்றும் உபகரணங்களின் செயல்பாட்டுக் கடமையைப் பின்பற்ற வேண்டும்.
உட்புற மற்றும் வெளிப்புற வெற்றிட பிரேக்கர்களுக்கு என்ன வித்தியாசம்?
உட்புற தயாரிப்புகள் பொதுவாக பாதுகாக்கப்பட்ட சுவிட்ச் கியர் அல்லது மின்சார அறைகளில் ஒருங்கிணைக்கப்படுகின்றன, அதே நேரத்தில் வெளிப்புற தயாரிப்புகள் மழை, வெப்பநிலை மாற்றங்கள், சூரிய ஒளி, மாசுபாடு மற்றும் பிற சுற்றுச்சூழல் நிலைமைகளைத் தாங்கும் வகையில் வடிவமைக்கப்பட்டுள்ளன. மின் குறுக்கீடு கொள்கை ஒத்ததாக இருக்கலாம், ஆனால் உறை மற்றும் காப்பு தேவைகள் வேறுபடுகின்றன.
திரும்பப் பெறக்கூடிய பிரேக்கர் என்றால் என்ன?
சாதன வடிவமைப்பின் படி, இணைக்கப்பட்ட, சோதனை மற்றும் தனிமைப்படுத்தப்பட்ட நிலைகள் போன்ற சுவிட்ச் கியரில் வரையறுக்கப்பட்ட இயந்திர நிலைகளுக்கு இடையில் திரும்பப் பெறக்கூடிய பிரேக்கர் நகர முடியும். இந்த ஏற்பாடு, வரையறுக்கப்பட்ட இன்டர்லாக் செயல்பாடுகளைப் பாதுகாக்கும் அதே வேளையில் பராமரிப்பு மற்றும் சோதனை நடைமுறைகளை ஆதரிக்கும்.
பாதுகாப்பு ரிலே மூலம் பிரேக்கர் எவ்வாறு வேலை செய்கிறது?
ரிலே மின்னழுத்த மின்மாற்றிகளிலிருந்து மின் அளவீடுகளைப் பெறுகிறது மற்றும் பொருந்தக்கூடிய மின்னழுத்த மின்மாற்றிகளைப் பெறுகிறது. ரிலே ஒரு வரையறுக்கப்பட்ட அசாதாரண நிலையை அடையாளம் காணும் போது, அது பிரேக்கருக்கு ஒரு பயண சமிக்ஞையை அனுப்புகிறது. பயணச் சுருள் பின்னர் தொடர்புகளைத் திறப்பதற்கான பொறிமுறையை செயல்படுத்துகிறது.
தற்போதைய மின்மாற்றிகள் ஏன் முக்கியம்?
தற்போதைய மின்மாற்றிகள் பாதுகாப்பு மற்றும் அளவீட்டுக்கான அளவிடப்பட்ட மின்னோட்ட சமிக்ஞைகளை வழங்குகின்றன. அவற்றின் விகிதம், துல்லியம், சுமை மற்றும் இணைப்பு ஏற்பாடு ஆகியவை பாதுகாப்பு ரிலே மற்றும் ஒட்டுமொத்த மின் அமைப்புடன் ஒருங்கிணைக்கப்பட வேண்டும்.
மின்னழுத்த மின்மாற்றிகள் ஏன் சில நேரங்களில் பிரேக்கருடன் பயன்படுத்தப்படுகின்றன?
மின்னழுத்த மின்மாற்றிகள் அளவீடு, பாதுகாப்பு, ஒத்திசைவு மற்றும் கட்டுப்பாட்டுக்கான அளவிடப்பட்ட மின்னழுத்த சமிக்ஞைகளை வழங்குகின்றன. பயன்பாட்டைப் பொறுத்து, பாதுகாப்பு ரிலே தற்போதைய தகவலுடன் மின்னழுத்தத் தகவலைப் பயன்படுத்தி பிழை அல்லது அசாதாரண இயக்க நிலை உள்ளதா என்பதை தீர்மானிக்க முடியும்.
இன்டர்லாக் செய்வதன் நோக்கம் என்ன?
இன்டர்லாக் செய்வது வரையறுக்கப்பட்ட பாதுகாப்பற்ற இயக்கத் தொடர்களைத் தடுக்க உதவுகிறது. சுவிட்ச் கியர் வடிவமைப்பைப் பொறுத்து, தேவையான நிபந்தனைகள் பூர்த்தியாகும் வரை இது பிரேக்கர் இயக்கம், பூமி-சுவிட்ச் செயல்பாடு அல்லது மூடும் செயல்களை கட்டுப்படுத்தலாம்.
நடுத்தர மின்னழுத்த பிரேக்கர்களுடன் பொதுவாக என்ன தரநிலைகள் தொடர்புடையவை?
IEC 62271 என்பது உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் கன்ட்ரோல் கியர் ஆகியவற்றை உள்ளடக்கிய தரங்களின் முக்கியமான குடும்பமாகும். பொருந்தக்கூடிய பகுதி உபகரணங்கள் வகை மற்றும் வடிவமைப்பைப் பொறுத்தது. தேசிய மற்றும் பிராந்திய தேவைகளும் பொருந்தும்.
வழக்கமான சோதனைக்கும் வகை சோதனைக்கும் என்ன வித்தியாசம்?
தொடர்புடைய உற்பத்தித் தேவைகளுடன் இணங்குவதைச் சரிபார்க்க, தயாரிக்கப்பட்ட அலகுகளில் வழக்கமான சோதனை செய்யப்படுகிறது. வகை சோதனையானது குறிப்பிட்ட சோதனை நிலைமைகளின் கீழ் வடிவமைப்பின் செயல்திறனை மதிப்பிடுகிறது மற்றும் பொதுவாக வடிவமைப்பு சரிபார்ப்பின் ஒரு பகுதியாக செய்யப்படுகிறது.
பிரேக்கரைத் தேர்ந்தெடுக்கும்போது என்ன தொழில்நுட்பத் தகவலை வழங்க வேண்டும்?
கணினி மின்னழுத்தம், மதிப்பிடப்பட்ட மின்னோட்டம், அதிர்வெண், குறுகிய-சுற்று நிலை, காப்புத் தேவைகள், நிறுவல் இடம், நிலையான அல்லது திரும்பப் பெறக்கூடிய கட்டுமானம், கட்டுப்பாட்டு மின்னழுத்தம், பாதுகாப்பு செயல்பாடுகள், துணை தொடர்புகள், முனைய ஏற்பாடு, சுற்றுச்சூழல் நிலைமைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகள் மற்றும் சோதனைகள் ஆகியவை முக்கியமான தகவல்களில் அடங்கும்.
ஒரு குறிப்பிட்ட சுவிட்ச் கியர் கேபினட்டிற்கு பிரேக்கரை தனிப்பயனாக்க முடியுமா?
தயாரிப்பு குடும்பத்தைப் பொறுத்து, திட்ட-குறிப்பிட்ட தேவைகளில் பெருகிவரும் பரிமாணங்கள், முனைய ஏற்பாடு, கட்டுப்பாட்டு மின்னழுத்தம், துணை சுற்றுகள், பொறிமுறை உள்ளமைவு, பாதுகாப்பு இடைமுகங்கள் மற்றும் பிற வரையறுக்கப்பட்ட தொழில்நுட்ப அளவுருக்கள் ஆகியவை அடங்கும். தனிப்பயனாக்கப்பட்ட கட்டமைப்புகள் அங்கீகரிக்கப்பட்ட பொறியியல் ஆவணங்கள் மூலம் கட்டுப்படுத்தப்பட வேண்டும்.
எந்தத் தொழில்கள் பொதுவாக வெற்றிட குறுக்கீடு தொழில்நுட்பத்தைப் பயன்படுத்துகின்றன?
பயன்பாடுகளில் பயன்பாட்டு விநியோகம், துணை மின்நிலையங்கள், தொழில்துறை ஆலைகள், சுரங்கம், புதுப்பிக்கத்தக்க எரிசக்தி வசதிகள், வணிக கட்டிடங்கள், போக்குவரத்து உள்கட்டமைப்பு, நீர் சுத்திகரிப்பு மற்றும் பிற நடுத்தர மின்னழுத்த மின் நிறுவல்கள் ஆகியவை அடங்கும்.
பிரேக்கர் மற்றும் சுவிட்ச் கியர் ஏன் ஒன்றாகக் குறிப்பிடப்பட வேண்டும்?
பிரேக்கர் சுவிட்ச் கியரை இயந்திரத்தனமாகவும் மின்சாரமாகவும் பொருத்த வேண்டும். பஸ்பார் இடைமுகங்கள், கேபிள் இணைப்புகள், கட்டுப்பாட்டு சுற்றுகள், இன்டர்லாக்ஸ், பாதுகாப்பு அமைப்புகள், சேவை அனுமதிகள் மற்றும் சுற்றுச்சூழல் தேவைகள் அனைத்தும் முழுமையான பேனல் உள்ளமைவைப் பொறுத்தது.
எப்படி சிறந்த பிரேக்கர் தேர்வு நடுத்தர மின்னழுத்த மின் விநியோகத்தை வலுப்படுத்த முடியும்?
நடுத்தர மின்னழுத்த மாறுதல் கருவி என்பது மின் நெட்வொர்க் மற்றும் அசாதாரண நிலைமைகளைக் கட்டுப்படுத்தும் பாதுகாப்பு அமைப்பு ஆகியவற்றுக்கு இடையேயான முக்கிய இடைமுகங்களில் ஒன்றாகும். ஒரு பிரேக்கர் தொடர்ச்சியான சுமை மின்னோட்டத்தை கொண்டு செல்ல வேண்டும், நம்பகத்தன்மையுடன் செயல்பட வேண்டும், வரையறுக்கப்பட்ட தவறு மின்னோட்டங்களை குறுக்கிட வேண்டும், மின் மற்றும் இயந்திர அழுத்தத்தை தாங்க வேண்டும் மற்றும் சுற்றியுள்ள கட்டுப்பாட்டு கட்டமைப்புடன் துல்லியமாக தொடர்பு கொள்ள வேண்டும்.
வெற்றிட குறுக்கீடு இந்த தேவைகளில் பலவற்றிற்கான நடைமுறை அடித்தளத்தை வழங்குகிறது. சீல் செய்யப்பட்ட குறுக்கீடு வில் அழிவுக்கான கட்டுப்படுத்தப்பட்ட சூழலை உருவாக்குகிறது மற்றும் சிறிய சுவிட்ச் கியர் கட்டுமானத்தை ஆதரிக்க முடியும். இருப்பினும், வெற்றிடமே முழுமையான உற்பத்தியின் ஒரு உறுப்பு மட்டுமே.
தொடர்பு அமைப்பு, கவசம் ஏற்பாடு, காப்பு ஆதரவுகள், இயக்க பொறிமுறை, டெர்மினல்கள், கட்டுப்பாட்டு சுற்றுகள், துணை தொடர்புகள் மற்றும் உறை ஆகியவை ஒன்றாக வேலை செய்ய வேண்டும். இயந்திர நிலைத்தன்மை குறிப்பாக முக்கியமானது, ஏனெனில் தொடக்க மற்றும் மூடும் இயக்கம் குறுக்கீடு அதன் செயல்பாட்டைச் செய்யும் நிலைமைகளை தீர்மானிக்கிறது.
மின் தேர்வு சமமாக முக்கியமானது. மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் மின்னோட்டம் தொடக்க புள்ளியை வழங்குகிறது, ஆனால் குறுகிய சுற்று மின்னோட்டம், காப்பு நிலை, அதிர்வெண், வெப்பநிலை உயர்வு மற்றும் சுற்றுச்சூழல் நிலைமைகள் ஒரு குறிப்பிட்ட கட்டமைப்பு உண்மையான பிணையத்திற்கு பொருந்துமா என்பதை தீர்மானிக்கிறது.
பாதுகாப்பு அமைப்பு மற்றொரு அடுக்கு சேர்க்கிறது. தற்போதைய மின்மாற்றிகள், மின்னழுத்த மின்மாற்றிகள், ரிலேக்கள், ட்ரிப் காயில்கள், கட்டுப்பாட்டு சக்தி, தகவல் தொடர்பு இடைமுகங்கள் மற்றும் இன்டர்லாக் ஆகியவை சங்கிலியை உருவாக்குகின்றன, இதன் மூலம் மின்சார அமைப்பு ஒரு பிழையைக் கண்டறிந்து அதற்கு பதிலளிக்கிறது.
விண்ணப்பமும் முக்கியமானது. பயன்பாட்டு துணை மின்நிலையங்கள், தொழில்துறை வசதிகள், புதுப்பிக்கத்தக்க-ஆற்றல் நெட்வொர்க்குகள், சுரங்க தளங்கள், வணிக கட்டிடங்கள், போக்குவரத்து உள்கட்டமைப்பு மற்றும் முக்கியமான வசதிகள் ஆகியவை ஒரே மாதிரியான மின் அல்லது சுற்றுச்சூழல் தேவைகளைக் கொண்டிருக்க வேண்டிய அவசியமில்லை.
சோதனை மற்றும் ஆவணங்கள் இறுதி தொழில்நுட்ப அடித்தளத்தை வழங்குகின்றன. வழக்கமான சோதனைகள், வகை சோதனைகள், மின்கடத்தா மதிப்பீடுகள், இயந்திர சகிப்புத்தன்மை சோதனைகள், ஷார்ட் சர்க்யூட் சோதனைகள், வெப்பநிலை உயர்வு மதிப்பீடுகள், நிறுவல் சோதனைகள் மற்றும் ஆணையிடும் நடைமுறைகள் அனைத்தும் இறுதி உபகரண உள்ளமைவுடன் ஒத்திருக்க வேண்டும்.
சரியாக குறிப்பிடப்பட்டுள்ளதுவெற்றிட சர்க்யூட் பிரேக்கர்எனவே இது ஒரு மாறுதல் கூறு அல்ல. இது ஒரு ஒருங்கிணைந்த நடுத்தர மின்னழுத்த பாதுகாப்பு கட்டமைப்பின் ஒரு பகுதியாகும், இது மின்சார குறுக்கீடு, இயந்திர செயல்பாடு, உணர்தல், கட்டுப்பாடு மற்றும் கணினி பாதுகாப்பு ஆகியவற்றை இணைக்கிறது.
உங்கள் ப்ராஜெக்ட்டுக்கு மீடியம்-வோல்டேஜ் பிரேக்கர் உள்ளமைவு வேண்டுமா?
கம்வில்பயன்பாடு, தொழில்துறை, புதுப்பிக்கத்தக்க ஆற்றல், வணிக மற்றும் உள்கட்டமைப்பு பயன்பாடுகளுக்கான நடுத்தர மின்னழுத்த மாறுதல் தீர்வுகளை ஆதரிக்கிறது, மின் மதிப்பீடுகள், இயக்க வழிமுறைகள், பாதுகாப்பு இடைமுகங்கள், பெருகிவரும் ஏற்பாடுகள் மற்றும் திட்ட-குறிப்பிட்ட தொழில்நுட்ப தேவைகள் ஆகியவற்றை உள்ளடக்கிய கட்டமைப்புகளுடன். விண்ணப்ப விவரங்கள் மற்றும் தொழில்நுட்ப விவாதங்களுக்கு,எங்களை தொடர்பு கொள்ளவும்.
