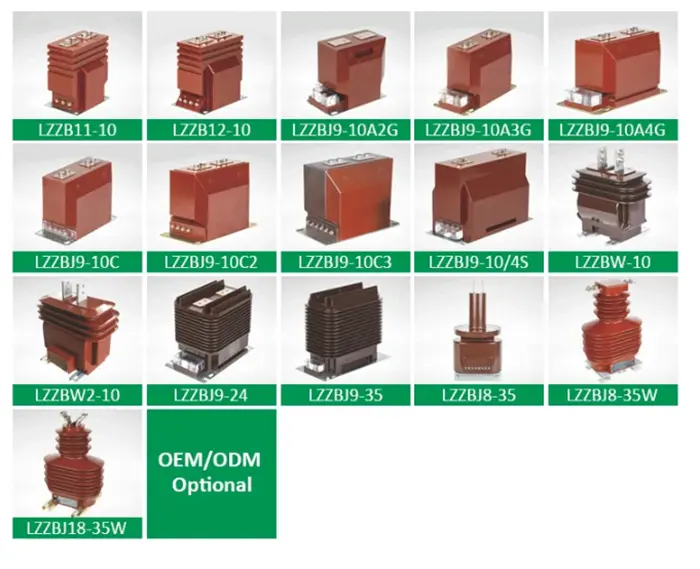

கம்வில், சீனாவில் மின்சார அளவீடு மற்றும் பாதுகாப்பு சாதனங்களின் நம்பகமான உற்பத்தியாளர் மற்றும் சப்ளையர் வழங்குகிறது0.72-40.5kV உட்புற மின்னோட்ட மின்மாற்றி (CTகள்)தொழில்துறை, வணிக மற்றும் பயன்பாட்டு பயன்பாடுகளுக்கு.
0.72-40.5kV இன்டோர் கரண்ட் டிரான்ஸ்ஃபார்மர்துல்லியமான அளவீடு மற்றும் பாதுகாப்பை செயல்படுத்த உயர் முதன்மை மின்னோட்டங்களை குறைந்த, அளவிடக்கூடிய இரண்டாம் நிலை மின்னோட்டங்களாக மாற்றுவதன் மூலம் மின்காந்த தூண்டலின் அடிப்படையில் செயல்படுகிறது.
1. மின்காந்த தூண்டல்: முதன்மைக் கடத்தி வழியாக மாற்று மின்னோட்டம் இரும்பு மையத்தில் ஒரு காந்தப்புலத்தை உருவாக்குகிறது, இது இரண்டாம் நிலை முறுக்குகளில் விகிதாசார மின்னோட்டத்தைத் தூண்டுகிறது (எ.கா., 1000:1 விகிதம்).
2. சிக்னல் தனிமைப்படுத்தல்: இரண்டாம் நிலை மின்னோட்டம் (பொதுவாக 5A அல்லது 1A) உயர் மின்னழுத்த முதன்மை மின்சுற்றில் இருந்து தனிமைப்படுத்தப்பட்டு, பணியாளர்கள் மற்றும் உபகரணங்களுக்கான பாதுகாப்பை உறுதி செய்கிறது.
3. துல்லியக் கட்டுப்பாடு: சிலிக்கான் எஃகுத் தாள்கள் அல்லது நானோ கிரிஸ்டலின் உலோகக் கலவைகள் போன்ற உயர் காந்தக் கடத்துத்திறன் பொருட்கள், IEC 60044-1 தரநிலைகளுக்கு ஏற்ப, 0.2 நிலை (பிழை ±0.2%) வரை துல்லியத்தை அடைய, ஹிஸ்டெரிசிஸ் இழப்புகளைக் குறைக்கிறது.
1. மின்காந்த CT
அம்சங்கள்: முறுக்கு கொண்ட இரும்பு கோர், செலவு குறைந்த, மிகவும் நிலையானது.
பயன்பாடுகள்: 10kV க்கும் குறைவான விநியோக அமைப்புகள், எ.கா., தொழில்துறை அல்லது வணிக மின்சார அளவீடு.
அளவுருக்கள் எடுத்துக்காட்டு: மதிப்பிடப்பட்ட தற்போதைய விகிதம் 200/5A, சுமை மின்மறுப்பு 2.5 Ω (GB/T 20840.2-2014).
2. எலக்ட்ரானிக் சி.டி
அம்சங்கள்: ஹால் உறுப்புகள் அல்லது ஃபைபர் ஆப்டிக் சென்சார்கள், பரந்த அதிர்வெண் பட்டை (0.1Hz–1MHz), வலுவான EMI எதிர்ப்பைப் பயன்படுத்துகிறது.
பயன்பாடுகள்: புதிய ஆற்றல் மின் உற்பத்தி, அதிவேக ரயில் இழுவை அமைப்புகள்.
3. ரோகோவ்ஸ்கி சுருள்
அம்சங்கள்: கோர்லெஸ் டிசைன், உயர் நேரியல், நிலையற்ற மின்னோட்ட அளவீட்டிற்கு ஏற்றது.
அளவுருக்கள் எடுத்துக்காட்டு: வெளியீட்டு சமிக்ஞை 0.333V/kA, நேரியல் பிழை <± 0.1% (IEEE C57.13-2016).
மின்சார அளவீடு
DL/T 725-2013ஐத் தொடர்ந்து 0.5S துல்லியம் (±0.5%) தேவைப்படும் உயர்-துல்லியமான தொழில்துறை அல்லது வணிக மீட்டர்கள்.
ரிலே பாதுகாப்பு
அதிகப்படியான அல்லது வேறுபட்ட பாதுகாப்பு; CTகள் குறிப்பிட்ட பிழை வரம்புகளை சந்திக்க வேண்டும் (எ.கா., 5P20, 20× மதிப்பிடப்பட்ட மின்னோட்டத்தில் ≤5% பிழை).
தொழில்துறை கண்காணிப்பு
உயர் அதிர்வெண் அல்லது அதிவேக பயன்பாடுகளுக்கு (எ.கா., எஃகு ஆலைகள், தூண்டல் உலைகள்) அதிர்வெண் பதில் > 10kHz கொண்ட மின்னணு CTகள் தேவை.
மதிப்பிடப்பட்ட மின்னோட்டம்: உகந்த பாதுகாப்பிற்காக 1.2–1.5× சுமை மின்னோட்டத்தைத் தேர்வு செய்யவும்.
துல்லிய நிலை: அளவீட்டு CTகளுக்கு 0.2 ஐப் பயன்படுத்தவும்; பாதுகாப்பு CTகளுக்கு 5P/10P.
இரண்டாம்நிலையில் திறந்த சுற்றுகளைத் தவிர்க்கவும்: ஆபத்தான kV மின்னழுத்தத்தை உருவாக்கலாம்.
இன்சுலேஷன் சரிபார்ப்பு: இன்சுலேஷன் ரெசிஸ்டன்ஸ் உள்ளதா என்பதைத் தொடர்ந்து சரிபார்க்கவும்0.72-40.5kV இன்டோர் கரண்ட் டிரான்ஸ்ஃபார்மர்≥1MΩ ஆகும்.
காட்சி பொருத்தம்: பயன்பாட்டுத் தேவைகள், துல்லியம், செலவு மற்றும் நம்பகத்தன்மை ஆகியவற்றின் அடிப்படையில் CT வகையைத் (மின்காந்த, மின்னணு, ரோகோவ்ஸ்கி) தேர்ந்தெடுக்கவும்.
