நேரடி நிலையுடன் EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டர்

நேரடி நிலையுடன் EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டர் என்றால் என்ன?

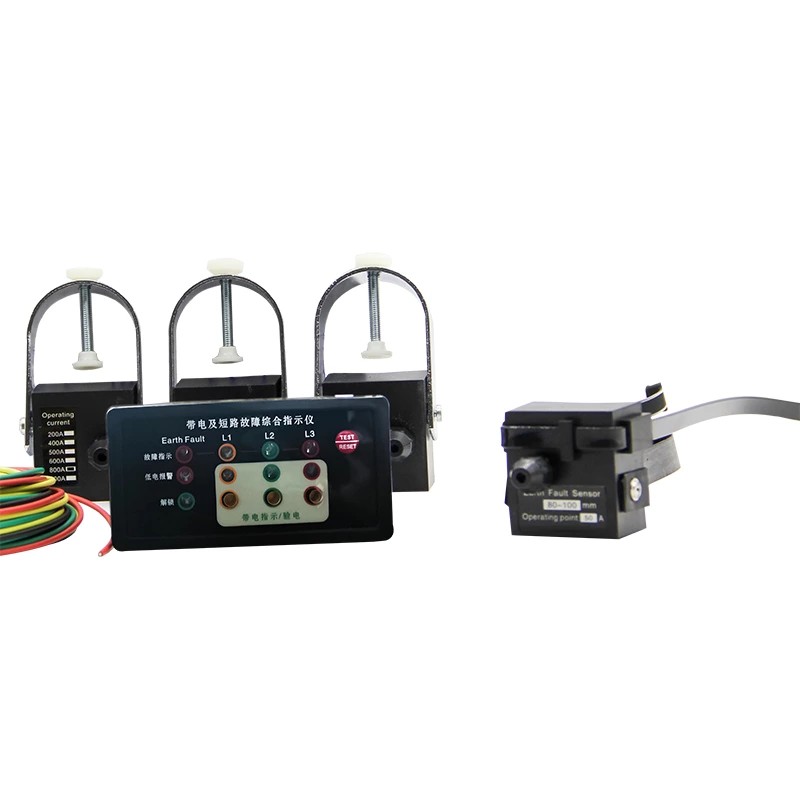

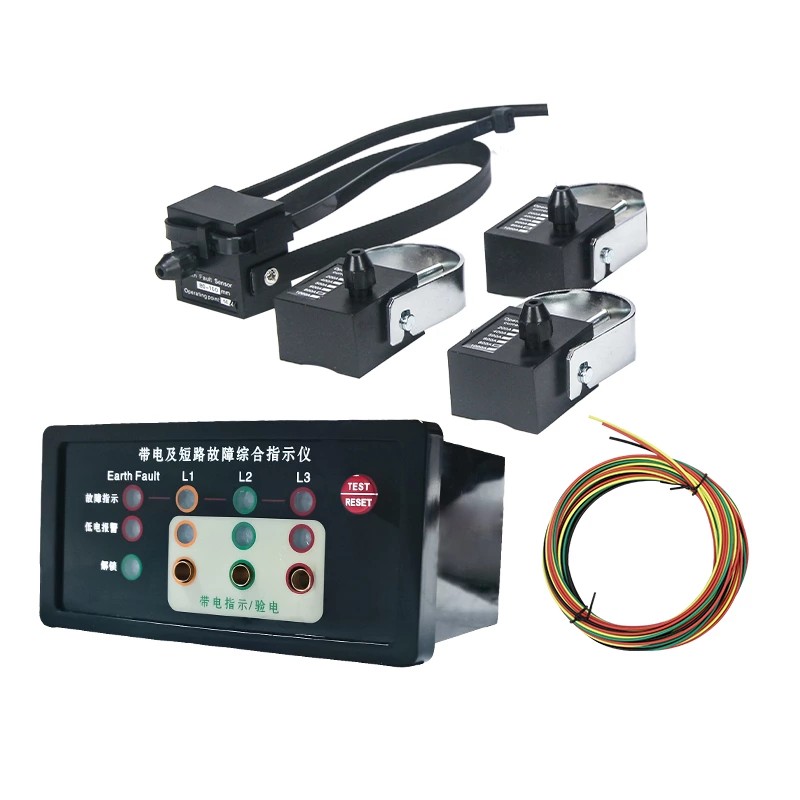

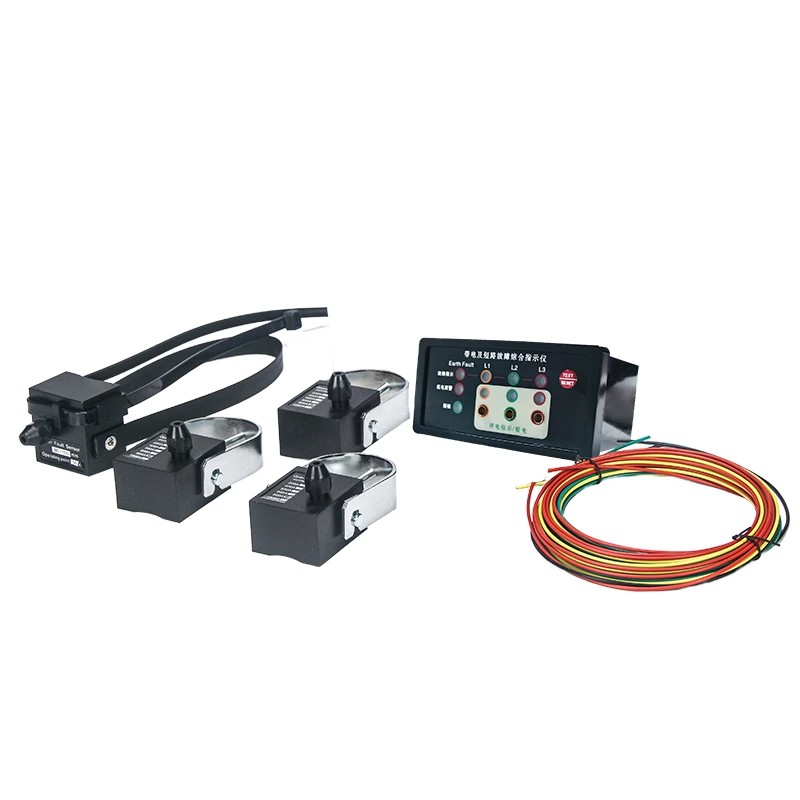

நேரடி நிலையுடன் கூடிய EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டர் என்பது 20kV க்குக் குறைவான உயர் மின்னழுத்த சுவிட்ச் கியர் மற்றும் விநியோக நெட்வொர்க்குகளுக்காக குறிப்பாக Comewill ஆல் உருவாக்கப்பட்ட ஆன்லைன் கண்காணிப்பு சாதனமாகும். இந்தச் சாதனம் பிழை கண்டறிதல், நேரடி அறிகுறி மற்றும் கட்ட சரிபார்ப்பு செயல்பாடுகளை ஒருங்கிணைக்கிறது. மட்டு வடிவமைப்பு மற்றும் ஃபைபர் ஆப்டிக் கம்யூனிகேஷன் தொழில்நுட்பத்தைப் பயன்படுத்தி, இது சிக்கலான மின்காந்த சூழல்களில் நிலையானதாக செயல்பட முடியும், தினசரி ஆய்வுகள் மற்றும் சக்தி அமைப்புகளில் பிழை கண்டறிதல் ஆகியவற்றிற்கு நம்பகமான ஆதரவை வழங்குகிறது.

தயாரிப்பு அம்சங்கள்

1. கோர் ஃபால்ட் அலாரம் செயல்பாடுகள்

ஷார்ட் சர்க்யூட் ஃபால்ட் அலாரம்

லைனில் ஷார்ட் சர்க்யூட் ஏற்பட்டால், லைவ் ஸ்டேட்டஸுடன் EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டரில் கட்டமைக்கப்பட்ட ஷார்ட்-சர்க்யூட் சென்சார், ஃபைபர் ஆப்டிக் கேபிள் வழியாக, புரவலன் கம்ப்யூட்டருக்கு அலாரம் சிக்னலை அனுப்புகிறது. ஃபைபர் ஆப்டிக் தகவல்தொடர்பு வலுவான எதிர்ப்பு குறுக்கீடு திறன்களைக் கொண்டுள்ளது, சமிக்ஞை பரிமாற்றத்தில் சுவிட்ச் கியருக்குள் மின்காந்த இரைச்சல் செல்வாக்கைத் தவிர்க்கிறது. சிக்னலைப் பெற்றவுடன், ஹோஸ்ட் கம்ப்யூட்டர் அதனுடன் தொடர்புடைய ஷார்ட்-சர்க்யூட் ஃபால்ட் இண்டிகேட்டர் லைட்டைத் தூண்டுகிறது, இது ஆன்-சைட் பணியாளர்களுக்கு விரைவாக தவறான சர்க்யூட்டைக் கண்டறிய உதவுகிறது.

கிரவுண்ட் ஃபால்ட் அலாரம்

கிரவுண்டிங் சென்சார் கோட்டின் பூஜ்ஜிய வரிசை மின்னோட்டத்தை தொடர்ந்து கண்காணிக்கிறது. கிரவுண்ட் ஃபால்ல்ட் மின்னோட்டம் முன்னமைக்கப்பட்ட அலாரம் வரம்பை அடையும் போது அல்லது அதை மீறும் போது, ​​சென்சார் ஆப்டிகல் ஃபைபர் வழியாக பிரதான அலகுக்கு ஒரு சிக்னலை அனுப்புகிறது, மேலும் பிரதான அலகு உடனடியாக கிரவுண்ட் ஃபால்ட் அலாரத்தை செயல்படுத்துகிறது. இந்தச் செயல்பாடு நிலத்தடி தவறுகளை ஆரம்பத்திலேயே கண்டறிய உதவுகிறது, உபகரண காப்பு மேலும் சிதைவதைத் தடுக்கிறது மற்றும் மின்சார அதிர்ச்சியின் அபாயத்தைக் குறைக்கிறது.

2. உயர் மின்னழுத்தம் தொடர்பான செயல்பாடுகள்

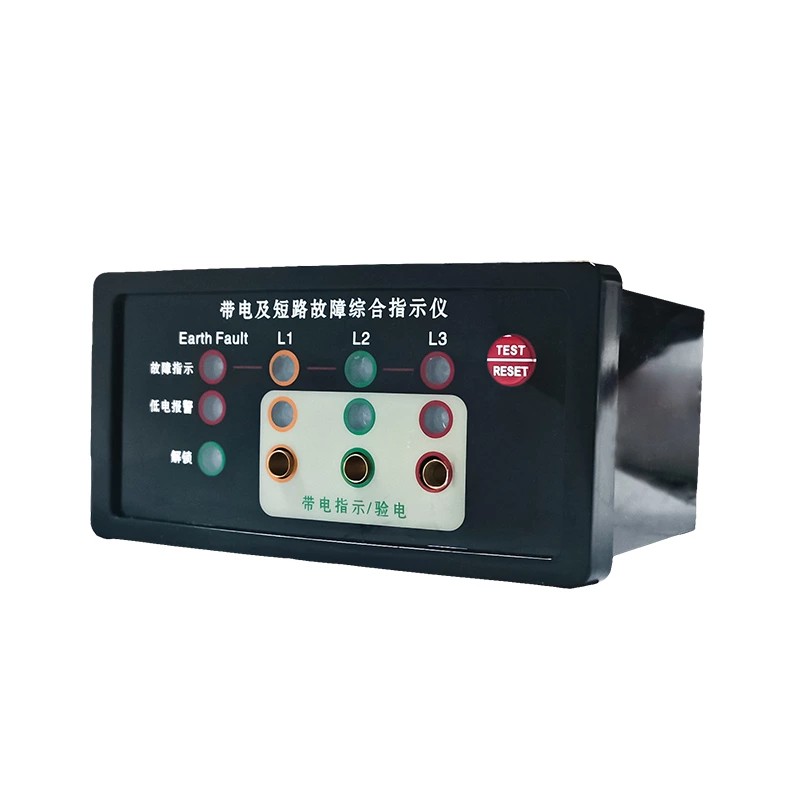

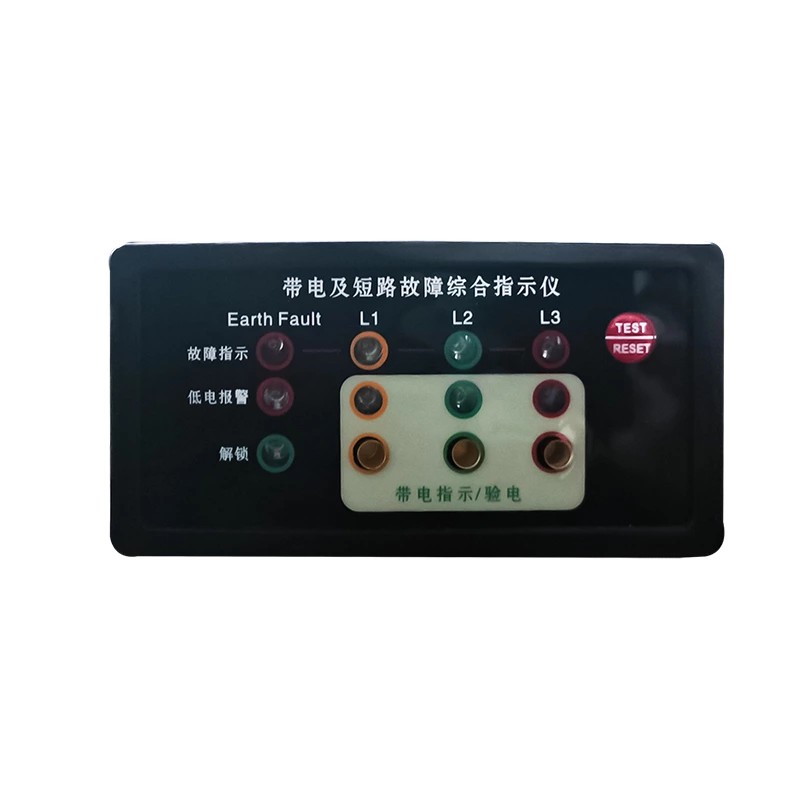

உயர் மின்னழுத்த நேரலை நிலை காட்டி: நேரடி நிலையுடன் கூடிய தர EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டர் உயர் மின்னழுத்தக் கோடுகளின் நேரலை நிலையைத் தொடர்ந்து கண்காணிக்கிறது. பிரதான யூனிட் பேனலில் முறையே எல்1, எல்2 மற்றும் எல்3 கட்டங்களுடன் தொடர்புடைய உயர்-பிரகாசம் கொண்ட எல்இடி குறிகாட்டிகள் பொருத்தப்பட்டுள்ளன. குறிகாட்டிகளின் ஒளிரும் அதிர்வெண் தோராயமாக மின்னழுத்த அளவை பிரதிபலிக்கிறது. எல்.ஈ.டி.கள் பிரதான யூனிட்டின் உள்ளமைக்கப்பட்ட பேட்டரியைப் பயன்படுத்தாமல், உயர் மின்னழுத்த மின்சார புலத்திலிருந்து நேரடியாக இயக்கப்படுகின்றன. இந்த வடிவமைப்பு நேரடி நிலைக் குறிப்பின் தொடர்ச்சியை உறுதி செய்கிறது மற்றும் ஒட்டுமொத்த பேட்டரி ஆயுளை நீட்டிக்கிறது.

உயர் மின்னழுத்த நிலை சரிபார்ப்பு: பிரதான அலகு பேனலில் பிரத்யேக கட்ட சரிபார்ப்பு இடைமுகம் உள்ளது. உயர் மின்னழுத்த நேரடி உள்ளீட்டு சமிக்ஞை மற்றும் தவறு அறிகுறியின் துல்லியத்தை சரிபார்க்கவும் உறுதிப்படுத்தவும் பராமரிப்பு பணியாளர்கள் இந்த இடைமுகத்தைப் பயன்படுத்தலாம். லைன் இணைப்பு அல்லது பராமரிப்புப் பணிகளைச் செய்வதற்கு முன் கட்டத்தைச் சரிபார்க்க இந்தச் செயல்பாட்டைப் பயன்படுத்துவது, கட்டப் பிழைகளால் ஏற்படும் சாதனத் தோல்விகளைத் தவிர்க்க உதவுகிறது.

3. நெகிழ்வான மீட்டமைப்பு முறைகள்

பல்வேறு தளங்களில் வெவ்வேறு வேலை தாளங்களுக்கு ஏற்ப, EKL-4DXN மூன்று மீட்டமைப்பு முறைகளை வழங்குகிறது:

தானியங்கு மீட்டமைப்பு: பிழை அழிக்கப்பட்ட பிறகு, சாதனம் முன்னமைக்கப்பட்ட நேரத்தில் தானாகவே மீட்டமைக்க முடியும். விருப்ப மீட்டமைப்பு இடைவெளிகளில் 8 வினாடிகள், 12 மணிநேரங்கள், 24 மணிநேரங்கள் மற்றும் 48 மணிநேரங்கள் (தொழிற்சாலை இயல்புநிலை 12 மணிநேரம்) ஆகியவை அடங்கும். இந்த பயன்முறை கவனிக்கப்படாத அல்லது தொலைதூர தளங்களுக்கு ஏற்றது, பராமரிப்பு பணியாளர்களால் ஆன்-சைட் மீட்டமைவுகளின் அதிர்வெண்ணைக் குறைக்கிறது.

கைமுறையாக மீட்டமை: தவறு தீர்க்கப்பட்ட பிறகு, அலாரம் நிலையை உடனடியாக அழிக்க, EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டரில் உள்ள "ரீசெட்/டெஸ்ட்" பட்டனை ஆன்-சைட் பணியாளர்கள் நேரடியாக அழுத்தலாம்.

ரிமோட் ரீசெட்: கட்டுப்பாட்டு மையத்திற்கு அலாரம் சிக்னல்களை அனுப்புவதை சாதனம் ஆதரிக்கிறது மற்றும் கட்டுப்பாட்டு மையத்திலிருந்து ரிமோட் ரீசெட் கட்டளைகளையும் பெறலாம். பல தொலை சாதனங்களைக் கொண்ட பெரிய விநியோக நெட்வொர்க்குகளுக்கு, இந்தச் செயல்பாடு அனுப்புபவர்களுக்கு சாதன நிலையை தொலைநிலையில் நிர்வகிக்க உதவுகிறது, தேவையற்ற ஆன்-சைட் வருகைகளைக் குறைக்கிறது.

4. சுய-சோதனை மற்றும் குறைந்த மின்னழுத்த அலாரம் செயல்பாடுகள்

தானியங்கு சோதனை செயல்பாடு: சாதனம் இயல்பான வேலை நிலையில் இருப்பதை உறுதிசெய்ய, பயனர் பிரதான யூனிட் பேனலில் உள்ள "மீட்டமை/சோதனை" பொத்தானை அழுத்தலாம். இந்த நேரத்தில், L1, L2, L3 மற்றும் L4 காட்டி விளக்குகள் ஒன்பது முறை ஒளிரும், பின்னர் தானாகவே மீட்டமைக்கப்படும். பொத்தானை மீண்டும் அழுத்துவதன் மூலம் சோதனையை கைமுறையாக நிறுத்தலாம். இந்த எளிய சுய-சோதனை செயல்முறை, செயல்பாட்டிற்கு முன் காட்டி செயல்பாடுகள் இயல்பானவை என்பதை பணியாளர்கள் விரைவாக உறுதிப்படுத்த உதவுகிறது, கூடுதல் சோதனை கருவிகளை எடுத்துச் செல்ல வேண்டிய அவசியத்தை நீக்குகிறது.

குறைந்த மின்னழுத்த அலாரம்:

நேரடி நிலையுடன் கூடிய EKL-4DXN லைன் ஃபால்ட் இன்டிகேட்டர் உள்ளமைக்கப்பட்ட லித்தியம் பேட்டரி மூலம் இயக்கப்படுகிறது. பேட்டரி மின்னழுத்தம் இயல்பான இயக்க வரம்பைக் காட்டிலும் குறைவாக இருக்கும்போது, ​​சாதனம் குறைந்த மின்னழுத்த அலாரத்தைத் தூண்டும், சரியான நேரத்தில் பேட்டரியை மாற்ற பயனரைத் தூண்டும். இந்தச் செயல்பாடு, பேட்டரி குறைவதால், சாதனம் தவறான தகவலைத் துல்லியமாகக் காண்பிக்கத் தவறுவதைத் தடுக்க உதவுகிறது, இதனால் சாதனங்களின் தொடர்ச்சியான நம்பகத்தன்மையைப் பராமரிக்கிறது.

5. அனுசரிப்பு அளவுரு அமைப்புகள்

ஒரு தொழில்முறை உற்பத்தியாளராக, உண்மையான இயக்க நிலைமைகளுக்கு ஏற்ப பல அலாரம் அளவுருக்களை சரிசெய்ய Comewill பயனர்களை அனுமதிக்கிறது. இது ஷார்ட்-சர்க்யூட் கரண்ட் த்ரெஷோல்ட், கிரவுண்ட் கரண்ட் த்ரெஷோல்ட் அல்லது ஆட்டோமேட்டிக் ரீசெட் டைம் என எதுவாக இருந்தாலும், அனைத்தையும் தளத்தில் அமைக்கலாம், இது வெவ்வேறு லைன் நிலைமைகள் மற்றும் இயக்கத் தேவைகளுக்கு ஏற்ப உபகரணங்களைச் செயல்படுத்த உதவுகிறது.

தொழில்நுட்ப அளவுரு
