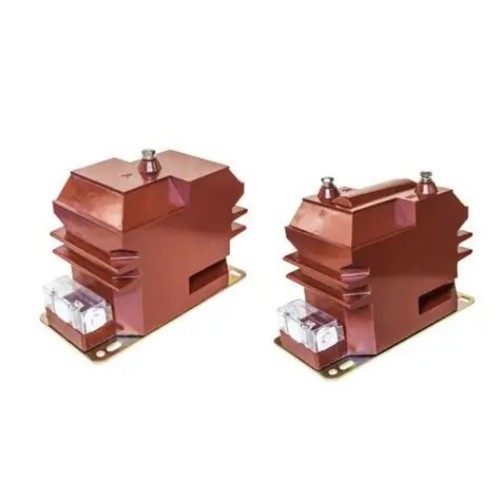

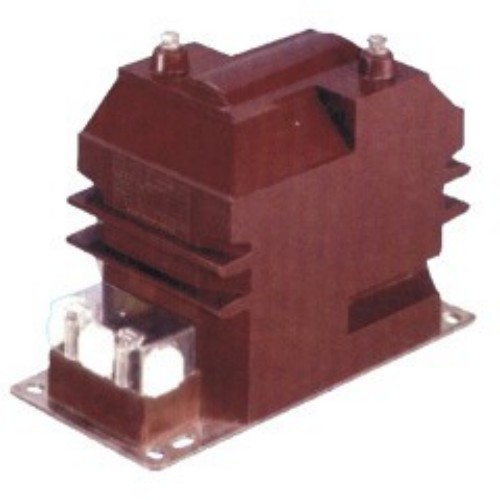

உயர்தர JDZ10-3/6/10A மின்னழுத்த மின்மாற்றியை சீனா உற்பத்தியாளர் Comewill வழங்குகிறது. இது முக்கியமான பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அவை மின்னழுத்த அளவீடு, ஆற்றல் அளவீடு, நிகழ்நேர கண்காணிப்பு மற்றும் நடுத்தர மின்னழுத்த சக்தி அமைப்புகளில் ரிலே பாதுகாப்பு ஆகியவற்றிற்கான நம்பகமான செயல்திறனை வழங்குகின்றன.
JDZ10 தொடர் 3kV, 6kV மற்றும் 10kV மின்னழுத்த நிலைகளுக்கு இடமளிக்கும் வகையில் வடிவமைக்கப்பட்டுள்ளது, 50Hz மற்றும் 60Hz அதிர்வெண்கள் இரண்டிற்கும் பொருந்தக்கூடியது, அவை பல்வேறு நடுத்தர மின்னழுத்த இயக்க நிலைமைகளுக்கு ஏற்றதாக அமைகிறது. IEC 186 மற்றும் GB1207-2006 தரநிலைகளின்படி கண்டிப்பாக உற்பத்தி செய்யப்படும் இந்த மின்மாற்றிகள் கணினி அளவீடு மற்றும் பாதுகாப்பிற்கான நிலையான மற்றும் நம்பகமான அடித்தளத்தை வழங்குகின்றன. நம்பகமான சீனாவை தளமாகக் கொண்ட தொழிற்சாலையாக, ஒவ்வொரு யூனிட்டும் கடுமையான தரமான வரையறைகளை சந்திப்பதை Comewill உறுதி செய்கிறது.

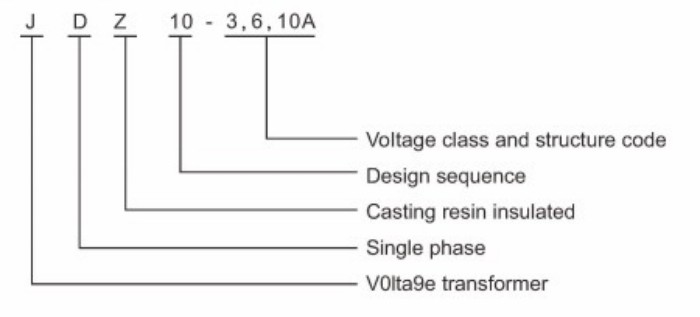

Comewill இன் RZL-10 மற்றும் JDZ10-3/6/10 மின்னழுத்த மின்மாற்றிகளின் மாதிரி பதவியானது சாதனத்தின் முக்கிய பண்புகளை தெளிவாக வரையறுக்கிறது:
ஜே: மின்னழுத்த மின்மாற்றி - உபகரண வகையைக் குறிப்பிடுகிறது.
டி: ஒற்றை கட்டம் - ஒற்றை-கட்ட மின் அமைப்பு பயன்பாடுகளுக்கு ஏற்றது.
Z: எபோக்சி ரெசின் காஸ்ட் இன்சுலேஷன் - காப்பு செயல்திறன் மற்றும் ஆயுளை அதிகரிக்கிறது.
3, 6, 10: மின்னழுத்த நிலைகள் - 3kV, 6kV மற்றும் 10kV அமைப்புகளுடன் இணக்கத்தன்மையை அடையாளம் காட்டுகிறது.
மின்மாற்றிகள் ஒற்றை-கட்ட மற்றும் மூன்று-கட்ட வயரிங் அமைப்புகளை ஆதரிக்கின்றன, பல்வேறு நிறுவல் தேவைகளுக்கு நெகிழ்வுத்தன்மையை வழங்குகிறது.

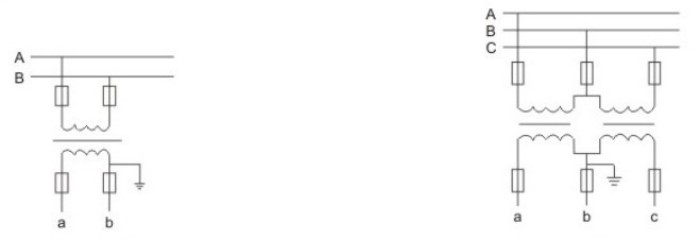

ஒற்றை-கட்ட வரி வயரிங் வரைபடம்
மூன்று கட்ட வரி வயரிங் வரைபடம்
ஒற்றை கட்ட வரியின் ரைரிங் வரைபடம் மூன்று கட்ட வரியின் ரைரிங் வரைபடம்
உகந்த செயல்திறன் மற்றும் நீட்டிக்கப்பட்ட சேவை வாழ்க்கையை உறுதிப்படுத்த, Comewill JDZ10-3/6/10A மின்னழுத்த மின்மாற்றிக்கு பின்வரும் இயக்க நிலைமைகள் பரிந்துரைக்கப்படுகின்றன:
உயரம்: கடல் மட்டத்திலிருந்து 3,000 மீட்டர் வரை நிறுவுவதற்கு ஏற்றது, சிறப்பு மாற்றங்கள் இல்லாமல் உயரமான பகுதிகளில் நிலையான செயல்பாடு.
சுற்றுப்புற வெப்பநிலை: -5°C முதல் +40°C வரையிலான இயக்க வெப்பநிலை வரம்பு, காப்புச் சிதைவு மற்றும் துல்லியம் விலகலைத் தடுக்கிறது.
உறவினர் ஈரப்பதம்: உட்புற கூறுகளின் ஈரப்பதத்தால் தூண்டப்பட்ட வயதானதைத் தவிர்க்க 20 ° C இல் அதிகபட்சம் 65%.
மாசு நிலை: வகுப்பு II மாசு சூழல்களுக்காக வடிவமைக்கப்பட்டது, சிறிய உட்புற அல்லது வெளிப்புற மாசுபாட்டைக் கையாளும் திறன் கொண்டது.
நிறுவல் சூழல்: உறை மற்றும் உள் முறுக்குகளைப் பாதுகாக்க அரிக்கும் வாயுக்கள் இல்லாமல் இருக்க வேண்டும்.
உங்கள் முனையிலுள்ள நிறுவல் சூழல் சிறப்பு வாய்ந்ததாக இருந்தால் (அதிக ஈரப்பதம் மற்றும் அரிக்கும் வாயுக்கள் போன்றவை), தழுவல் திட்டத்தைத் தனிப்பயனாக்க நீங்கள் முன்கூட்டியே தொடர்பு கொள்ளலாம்!
JDZ10-3/6/10A மின்னழுத்த மின்மாற்றி GB20840.3-2013 மற்றும் GB20840.1-2010 தரநிலைகளின்படி தயாரிக்கப்படுகிறது, இது தேசியத் தேவைகளுடன் முழுமையாக இணங்குவதை உறுதி செய்கிறது. முக்கிய விவரக்குறிப்புகள் அடங்கும்:
சுமை சக்தி காரணி: cos Φ = 0.8 (லேக்), வழக்கமான இரண்டாம் நிலை சுற்று பண்புகளுடன் சீரமைக்கப்பட்டது.
க்ரீபேஜ் தூரம்: மாசு நிலை IIக்காக வடிவமைக்கப்பட்டது, இன்சுலேஷன் ஃப்ளாஷ்ஓவர் அபாயங்களைக் குறைக்கிறது.
செயல்திறன்: நிலையான இயக்க நிலைமைகளின் கீழ் நிலையான அளவீடு மற்றும் பாதுகாப்பு பதில்.
| வகை | மதிப்பிடப்பட்ட மின்னழுத்த விகிதம் (V) | அதிர்வெண்(Hz) | துல்லியம் வகுப்பு மற்றும் மதிப்பிடப்பட்ட வெளியீடு (VA) | வரம்பு வெளியீடு(VA) | மதிப்பிடப்பட்ட காப்பு நிலை (kV) | குறிப்பு | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | RZL10 போலவே |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. இந்த JDZ10-3/6/10A மின்னழுத்த மின்மாற்றியின் முக்கிய அம்சங்கள் என்ன?
எபோக்சி பிசின் காஸ்ட் இன்சுலேஷன், முழுமையாக சீல் செய்யப்பட்ட, ஒற்றை-கட்ட வடிவமைப்பு, சிறிய அளவு மற்றும் அதிக ஆயுள்.
2. என்ன மின்னழுத்த நிலைகள் மற்றும் அதிர்வெண்கள் ஆதரிக்கப்படுகின்றன?
3kV, 6kV மற்றும் 10kV, 50Hz அல்லது 60Hz அமைப்புகளுடன் இணக்கமானது.
3. இது என்ன தரநிலைகளுக்கு இணங்குகிறது?
IEC 186 மற்றும் GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. தேவையான இயக்க நிலைமைகள் என்ன?
உயரம் ≤3000m, வெப்பநிலை -5°C முதல் +40°C, ஈரப்பதம் ≤65% 20°C, வகுப்பு II மாசு நிலை, அரிக்கும் வாயுக்கள் இல்லை.
5. சிறப்பு சூழல்களுக்கு இதை தனிப்பயனாக்க முடியுமா?
ஆம், அதிக ஈரப்பதம் அல்லது அரிக்கும் நிலைமைகளுக்கு Comewill தனிப்பயனாக்கத்தை வழங்குகிறது.
6. மாதிரி எழுத்துக்கள் எதைக் குறிக்கின்றன?
J = மின்னழுத்த மின்மாற்றி, D = ஒற்றை கட்டம், Z = எபோக்சி ரெசின் காஸ்ட் இன்சுலேஷன், 3/6/10 = மின்னழுத்த நிலை.
7. என்ன துல்லிய வகுப்புகள் உள்ளன?
0.2, 0.5, 1, மற்றும் 6P, 15VA முதல் 90VA வரை மதிப்பிடப்பட்ட வெளியீடுகளுடன்.
