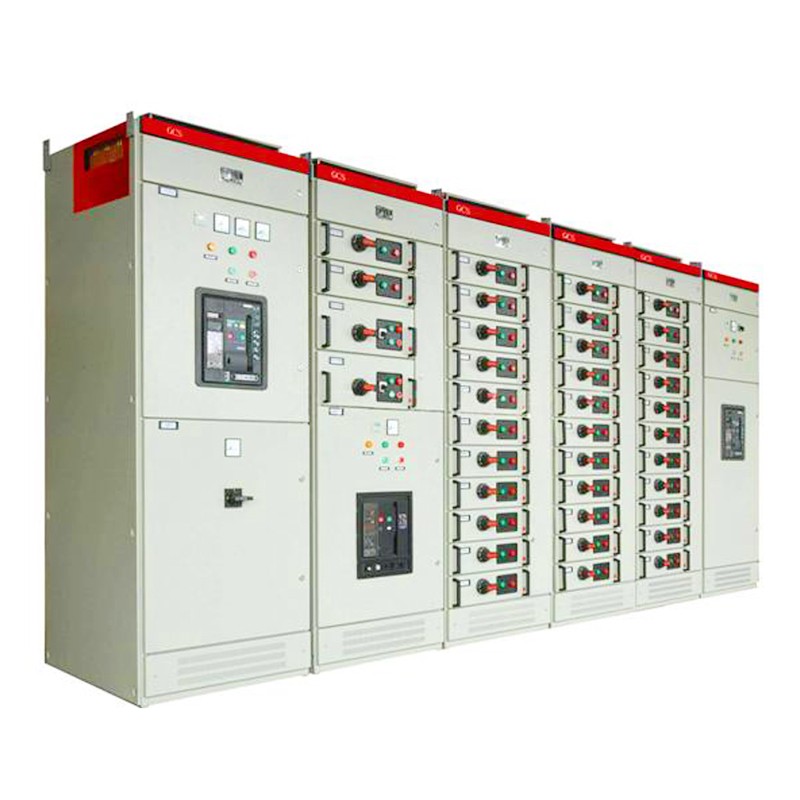

உயர் தரம் கொண்ட GCS குறைந்த மின்னழுத்தம் திரும்பப் பெறக்கூடிய சுவிட்ச் கியர், அதிக தயாரித்தல் மற்றும் உடைக்கும் திறன், நல்ல டைனமிக் மற்றும் வெப்ப நிலைத்தன்மை, மேம்பட்ட மற்றும் நியாயமான கட்டமைப்பு, ஒரு நெகிழ்வான மின் திட்டம், உயர் பாதுகாப்பு நிலை, பாதுகாப்பு மற்றும் நம்பகத்தன்மை, பராமரிப்பின் எளிமை மற்றும் சிறந்த தொழில்நுட்ப செயல்திறன் குறிகாட்டிகளைக் கொண்டுள்ளது.
1.ஜிசிஎஸ் குறைந்த மின்னழுத்தம் திரும்பப் பெறக்கூடிய சுவிட்ச் கியரின் கேபினட் சட்டமானது இரட்டை மடிப்புத் தொழில்நுட்பத்தை ஏற்றுக்கொள்கிறது மற்றும் அலுமினியம்-துத்தநாகம் பூசப்பட்ட எஃகுத் தகடுகளிலிருந்து தயாரிக்கப்படுகிறது. மட்டு 25மிமீ சுருதி துளைகளுடன் (K-profile) வடிவமைக்கப்பட்டுள்ளது, சட்டமானது ஒரு நேரடியான அமைப்பு மற்றும் விதிவிலக்கான ஆயுள் ஆகியவற்றைக் கொண்டுள்ளது. துல்லியமான குறுக்கு மற்றும் நீளமான போல்ட் இணைப்புகளுடன் கூடியது, முழு சட்டத்திற்கும் அதன் சேவை வாழ்க்கை முழுவதும் பராமரிப்பு தேவையில்லை.
2.கேபினெட் ஷெல் மேம்படுத்தப்பட்ட பாதுகாப்பிற்காக மின்முலாம் மற்றும் தூள் பூச்சுக்கு உட்பட்டது. கிடைமட்ட பஸ்பார் பெட்டியின் மேல் கவர் பிரிக்கக்கூடியது, ஆன்-சைட் பஸ்பார் நிறுவலை எளிதாக்குகிறது மற்றும் செயல்பாட்டு சிக்கலைக் குறைக்கிறது.
3.அமைச்சரவைக்குள் செயல்பாட்டு மண்டலங்கள் தெளிவாகப் பிரிக்கப்பட்டுள்ளன, முக்கியமாக செயல்பாட்டு அலகு பெட்டிகள் மற்றும் கேபிள் பெட்டிகளை உள்ளடக்கியது. ஒவ்வொரு அலகும் தனிமைப்படுத்தப்பட்ட செயல்பாடுகளுடன் சுயாதீனமாக இயங்குகிறது, வெவ்வேறு கூறுகளுக்கு இடையில் பரஸ்பர குறுக்கீடு இல்லை.
4.கிடைமட்ட பஸ்பார் அமைச்சரவையின் அடிப்பகுதியில் கிடைமட்டமாக பொருத்தப்பட்டுள்ளது, இது குறுகிய சுற்று நீரோட்டங்களால் தூண்டப்படும் மின் அழுத்தத்தை தாங்கும் திறனை கணிசமாக மேம்படுத்துகிறது.
5. டிராயர் வகை கட்டமைப்பைக் கொண்டிருக்கும், கேபினட் 36 சுற்றுகள் வரை இடமளிக்கும், ஒவ்வொன்றும் 400A அல்லது அதற்கும் குறைவான மின்னோட்டத்தைக் கொண்டிருக்கும். அலமாரி சுற்றுகள் அமைச்சரவையின் பாதுகாப்பு மதிப்பீட்டில் சமரசம் செய்யாமல் மூன்று நிலை மாற்றத்தை ஆதரிக்கின்றன.
6.ஒவ்வொரு செயல்பாட்டு அலகும் அதிகபட்சமாக 11 முழு அளவு இழுப்பறைகள் அல்லது 22 அரை அளவு (1/2) இழுப்பறைகள், நெகிழ்வான உள்ளமைவு விருப்பங்களை வழங்குகிறது.
7. டிராயர்கள் ஐந்து செயல்பாட்டு நிலைகளுடன் பொருத்தப்பட்டுள்ளன: திறந்த, மூடிய, சோதனை, பிரித்தெடுக்கப்பட்ட மற்றும் தனிமைப்படுத்தப்பட்ட. தொடர்புடைய ஆடியோ, காட்சி மற்றும் உரை குறிகாட்டிகள் உள்ளுணர்வு செயல்பாட்டிற்கான தெளிவான நிலை சமிக்ஞைகளை வழங்குகின்றன.

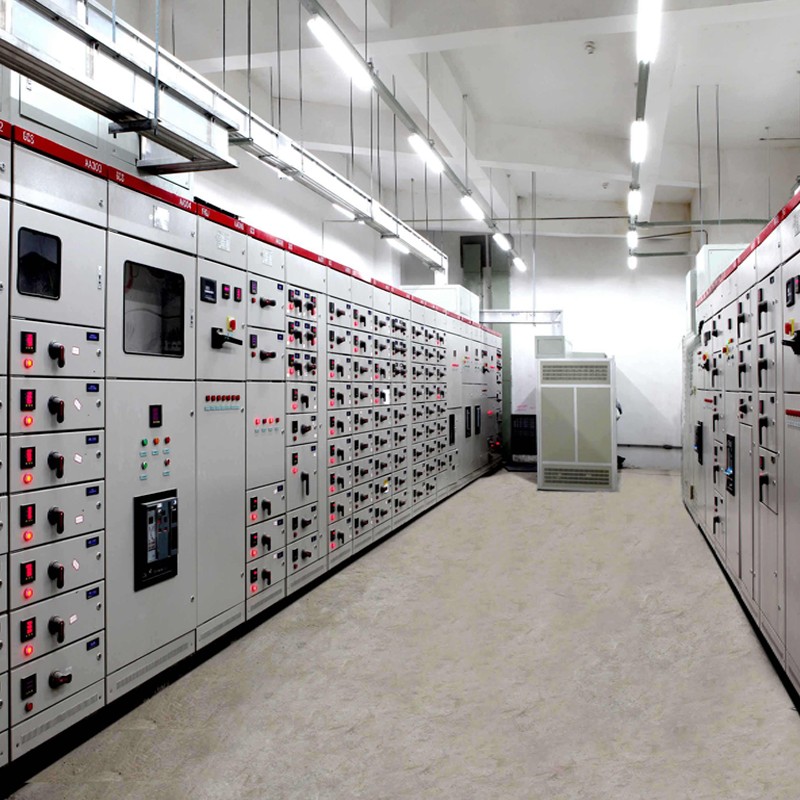

GCS குறைந்த மின்னழுத்தம் திரும்பப்பெறக்கூடிய சுவிட்ச்கியர், வெல்கம் (வென்ஜோ) எலக்ட்ரிக் கோ., லிமிடெட் மூலம் சுயாதீனமாக உருவாக்கப்பட்டு வழங்கப்படுகிறது, இது குறைந்த மின்னழுத்த மின் விநியோக அமைப்புகளுக்கு ஏற்ற பிரீமியம் செயல்திறன் கொண்ட முழுமையான உபகரணங்களின் தொகுப்பாகும். நம்பகமான மின் செயல்திறன் கொண்ட அறிவியல் மட்டு கட்டமைப்பை ஒருங்கிணைத்து, மின் உற்பத்தி நிலையங்கள், தொழில்துறை பட்டறைகள், உயரமான கட்டிடங்கள் மற்றும் பெரிய அளவிலான வணிக வளாகங்கள் போன்ற முக்கிய காட்சிகளில் இந்த சுவிட்ச் கியர் பரவலாக வாங்கப்பட்டு பயன்படுத்தப்படுகிறது, இது மின் விநியோக கட்டுப்பாடு மற்றும் துல்லியமான ஆற்றல் ஒதுக்கீடுக்கான முக்கிய சாதனமாக செயல்படுகிறது.
அதன் முக்கிய கொள்முதல் நன்மை மேம்பட்ட "திரும்பப் பெறக்கூடிய" வடிவமைப்பில் உள்ளது: ஒவ்வொரு செயல்பாட்டு அலகு (சர்க்யூட் பிரேக்கர்கள், கான்டாக்டர்கள் போன்றவை) ஒட்டுமொத்த அமைப்பின் செயல்பாட்டை சீர்குலைக்காமல் எளிதாக திரும்பப் பெறலாம் அல்லது செருகலாம். இது கொள்முதலுக்குப் பிந்தைய பராமரிப்பு மற்றும் பழுதுபார்ப்பு செயல்முறைகளை கணிசமாக எளிதாக்குகிறது, உபகரணங்கள் வேலையில்லா நேரத்தை குறைக்கிறது மற்றும் கொள்முதல் தரப்பினரின் ஒட்டுமொத்த செயல்பாடு மற்றும் பராமரிப்பு செலவுகளை திறம்பட குறைக்கிறது.
உற்பத்தியின் போது, வெல்கம் (வென்ஜோ) எலக்ட்ரிக் கோ., லிமிடெட் கடுமையான தரக் கட்டுப்பாட்டுத் தரங்களைக் கடைப்பிடிக்கிறது, உயர்தர இன்சுலேடிங் பொருட்கள் மற்றும் துல்லியமான உற்பத்தி நுட்பங்களைப் பின்பற்றுகிறது. சுவிட்ச் கியர் பல விரிவான பாதுகாப்பு பாதுகாப்பு வழிமுறைகளுடன் (குறுகிய சுற்று பாதுகாப்பு, அதிக சுமை பாதுகாப்பு போன்றவை) பொருத்தப்பட்டுள்ளது, இது சிக்கலான பவர் கிரிட் சூழல்களுக்கு நிலையானதாக மாற்றியமைக்க உதவுகிறது மற்றும் விநியோக அமைப்பின் பாதுகாப்பான மற்றும் தொடர்ச்சியான செயல்பாட்டை உறுதி செய்கிறது-கொள்முதல் திட்டங்களின் உயர் நம்பகத்தன்மை தேவைகளை முழுமையாக பூர்த்தி செய்கிறது. கூடுதலாக, அதன் நெகிழ்வான மட்டு வடிவமைப்பு, தேவைக்கேற்ப விரிவாக்கத்தை ஆதரிக்கிறது, இது பல்வேறு திறன்கள் மற்றும் கட்டுப்பாட்டு முறைகளுக்கு வெவ்வேறு திட்டங்களின் தனிப்பயனாக்கப்பட்ட கொள்முதல் தேவைகளை துல்லியமாக பொருத்த முடியும், இது கொள்முதலின் தகவமைப்பு மற்றும் செலவு-செயல்திறனை மேம்படுத்துகிறது. செலவு குறைந்த, திறமையான மற்றும் பாதுகாப்பான குறைந்த மின்னழுத்த மின் விநியோக கருவியாக, நவீன குறைந்த மின்னழுத்த மின் விநியோக துறையில் இது நம்பகமான கொள்முதல் விருப்பமாக மாறியுள்ளது.
இந்த GCS குறைந்த மின்னழுத்த திரும்பப்பெறக்கூடிய சுவிட்ச்கியர் IEC60439-1, GB7251.1 "குறைந்த மின்னழுத்த முழுமையான சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு உபகரணங்கள்" மற்றும் GB/T 24274 "குறைந்த மின்னழுத்தம் திரும்பப்பெறக்கூடிய முழுமையான சுவிட்ச் கியர் மற்றும் கட்டுப்பாட்டு கருவிகள்" போன்ற சர்வதேச மற்றும் தேசிய தரநிலைகளுடன் முழுமையாக இணங்குகிறது.
சுற்றுப்புற வெப்பநிலை: சுற்றுப்புற காற்றின் வெப்பநிலை +40℃ ஐ விட அதிகமாகவோ அல்லது -5 டிகிரிக்கு குறைவாகவோ இருக்கக்கூடாது, மேலும் 24 மணிநேர சராசரி வெப்பநிலை +35 டிகிரிக்கு மேல் இருக்கக்கூடாது. மேற்கூறிய வெப்பநிலை வரம்பிற்கு அப்பால் பயன்படுத்தப்படும் கொள்முதல் திட்டங்களுக்கு, GCS குறைந்த மின்னழுத்தம் திரும்பப்பெறக்கூடிய சுவிட்ச்கியர் செயல்பாட்டு பாதுகாப்பு மற்றும் செயல்திறன் நிலைத்தன்மையை உறுதிப்படுத்த குறைந்த திறனில் இயக்கப்பட வேண்டும்.
ஒப்பீட்டு ஈரப்பதம்: அதிகபட்ச சுற்றுப்புற வெப்பநிலை +40℃ ஐ அடையும் போது, ஈரப்பதம் 50% ஐ விட அதிகமாக இருக்கக்கூடாது. குறைந்த வெப்பநிலையில் அதிக ஈரப்பதம் அனுமதிக்கப்படுகிறது (எ.கா., +20℃ இல் 90% ஈரப்பதம்). கொள்முதல் மற்றும் அடுத்தடுத்த நிறுவலின் போது, உபகரணங்கள் செயலிழப்பதைத் தவிர்ப்பதற்காக, திடீர் வெப்பநிலை மாற்றங்களால் ஏற்படக்கூடிய ஒடுக்கம் அபாயங்களுக்கு போதுமான கவனம் செலுத்தப்பட வேண்டும்.
உயரம்: நிலையான நிறுவல் தளத்தின் உயரம் கடல் மட்டத்திலிருந்து 2000மீக்கு மேல் இருக்கக்கூடாது. 2000 மீட்டருக்கு மேல் உள்ள பகுதிகளில் கொள்முதல் திட்டங்களுக்கு, உபகரணங்கள் பயன்படுத்துவதற்கு அதற்கேற்ப ஒதுக்கப்பட்டிருக்க வேண்டும், மேலும் கொள்முதல் ஒப்பந்தத்தில் தொடர்புடைய தேவைகள் தெளிவாகக் குறிப்பிடப்பட்டிருக்க வேண்டும்.
நிறுவல் தள நிபந்தனைகள்: தீ ஆபத்துகள், வெடிப்பு அபாயங்கள், அதிக தூசி, இரசாயன அரிப்பு மற்றும் கடுமையான அதிர்வு அல்லது தாக்கம் இல்லாத இடங்களில் சுவிட்ச் கியர் நிறுவப்பட வேண்டும். உபகரணங்களின் சேவை வாழ்க்கை மற்றும் நம்பகத்தன்மையை உறுதி செய்வதற்காக டெலிவரிக்கு முன் மேற்கூறிய தேவைகளை ஆன்-சைட் சூழல் பூர்த்தி செய்கிறது என்பதை கொள்முதல் தரப்பினர் உறுதிப்படுத்த வேண்டும்.
சிறப்பு சுற்றுச்சூழல் பேச்சுவார்த்தை: கொள்முதல் திட்டத்தின் உண்மையான பயன்பாட்டு சூழல் மேற்கூறிய தேவைகளைப் பூர்த்தி செய்யத் தவறினால், வாங்கும் தரப்பினர் உடனடியாக வெல்கம் (வென்ஜோ) எலக்ட்ரிக் கோ., லிமிடெட் உடன் தொடர்புகொண்டு பேச்சுவார்த்தை நடத்த வேண்டும்.
| வரிசை எண் | திட்டம் | அளவுரு | |
| 1 | மதிப்பிடப்பட்ட காப்பு மின்னழுத்தம் | 660V (1000V)/AC | |
| 2 | மதிப்பிடப்பட்ட இயக்க மின்னழுத்தம் | 380V (660V)/AC | |
| 3 | அதிக மின்னழுத்த நிலை | IV | |
| 4 | மாசு பட்டம் | 3 | |
| 5 | மதிப்பிடப்பட்ட அதிர்வெண் | 50 (60) ஹெர்ட்ஸ் | |
| 6 | மதிப்பிடப்பட்ட உந்துவிசை மின்னழுத்தத்தைத் தாங்கும் | 8 கி.வி | |
| 7 | பிரதான பேருந்து | மதிப்பிடப்பட்ட மின்னோட்டம் | 4000A வரை |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | 80kA வரை | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | 176kA வரை | ||
| 8 | செங்குத்து பேருந்து | மதிப்பிடப்பட்ட மின்னோட்டம் | 1000A வரை |
| மதிப்பிடப்பட்ட குறுகிய கால மின்னோட்டத்தை தாங்கும் | 50kA வரை | ||
| மதிப்பிடப்பட்ட உச்சநிலை மின்னோட்டத்தைத் தாங்கும் | 105kA வரை | ||
| 9 | பாதுகாப்பு நிலை | IP30 முதல் IP54 வரை | |
| 10 | உபகரணங்கள் உயரம் | 2200மிமீ | |
| 11 | சாதன அகலம் | 400, 600, 800, 1000, 1200 மிமீ | |
| 12 | உபகரணங்களின் ஆழம் | 600, 800, 1000, 1200 மிமீ | |
குறிப்பு: பின்புற வயரிங் தீர்வுக்கு, 1000 மிமீ அமைச்சரவை ஆழம் பரிந்துரைக்கப்படுகிறது.

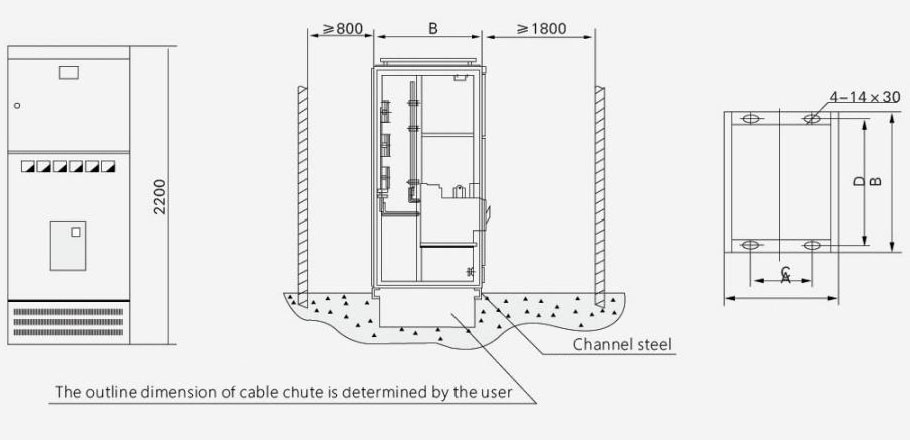

| யுனிவர்சல் அமைச்சரவை குறியீடு | A | B | C | D | குறிப்பு |
| GCS-TG1010-4 | 1000 | 1000 | 850 | 956 | இணைப்பு அமைச்சரவை |
| GCS-TG0810-4 | 800 | 1000 | 650 | 956 | அமைச்சரவை பெறுதல் |
| GCS-TG0808-4 | 800 | 800 | 650 | 756 | அமைச்சரவை பெறுதல் |
| GCS-TG0608-4 | 600 | 800 | 450 | 756 | அமைச்சரவை பெறுதல் |

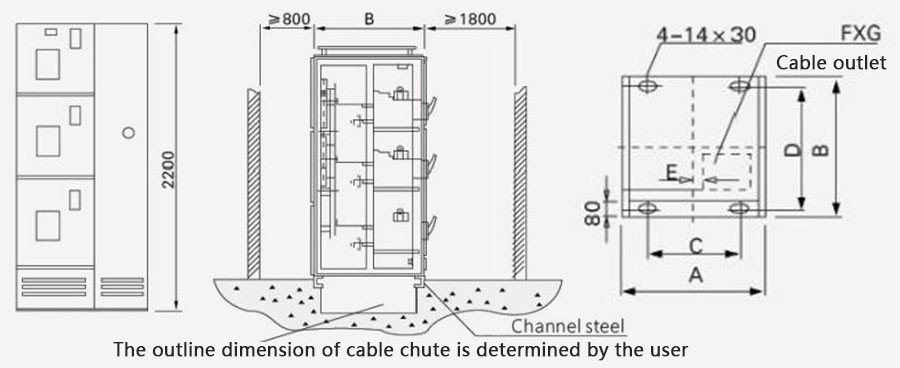

| யுனிவர்சல் அமைச்சரவை குறியீடு | A | B | C | D | E | FxG |
| GCS-TG1010-2 | 1000 | 1000 | 850 | 956 | 1000 | 400×400 |
| GCS-TG0810-2 | 800 | 1000 | 650 | 956 | 800 | 200×400 |
| GCS-TG1008-2 | 1000 | 800 | 850 | 756 | 1000 | 400×400 |
| GCS-TG0808-2 | 800 | 800 | 650 | 756 | 800 | 200×400 |

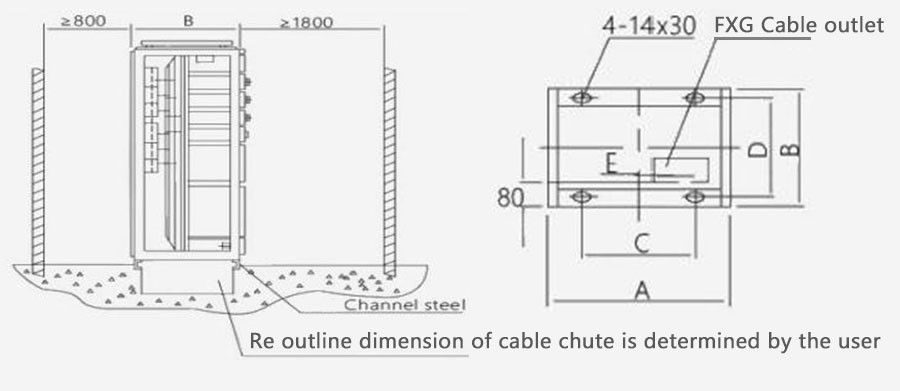

| யுனிவர்சல் அமைச்சரவை குறியீடு | A | B | C | D | E | FxG |
| GCS-TG1006-1 | 1000 | 600 | 850 | 556 | 60 | 400×350 |
| GCS-TG0806-1 | 800 | 600 | 650 | 556 | 160 | 200×350 |
