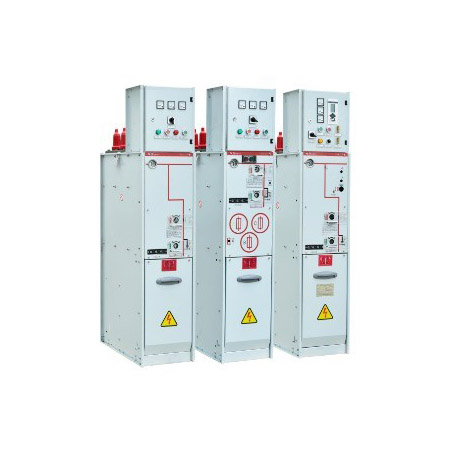

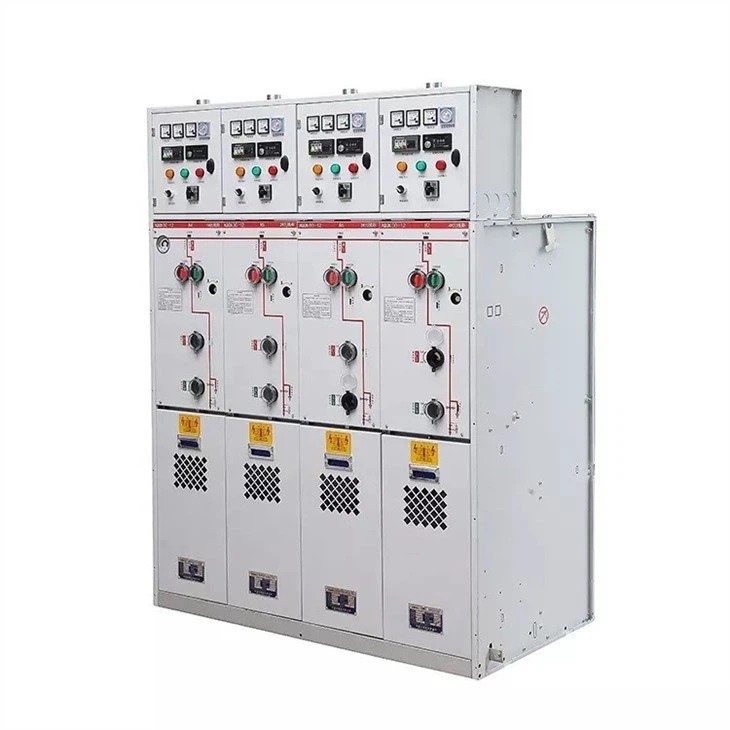

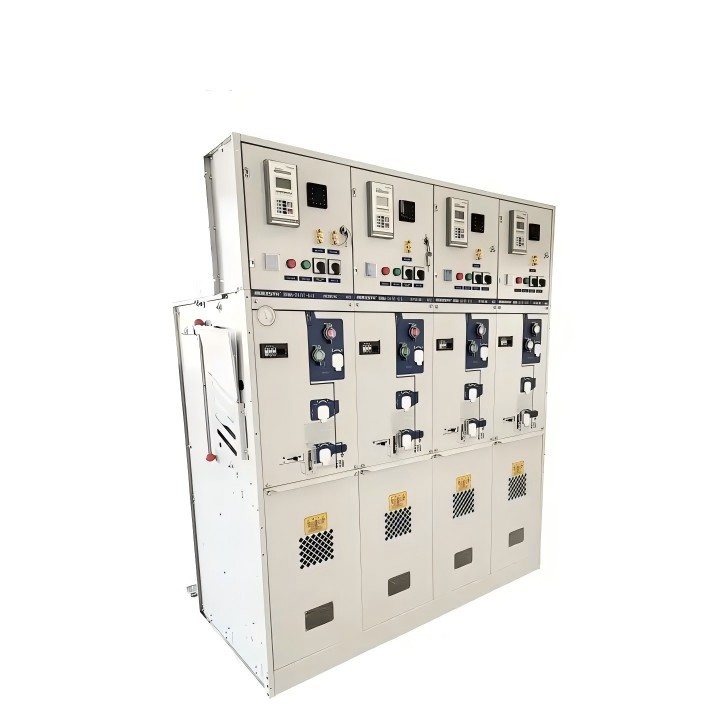

24kV ரிங் மெயின் யூனிட் SF6 கேஸ் இன்சுலேட்டட் சுவிட்ச்கியர்

சீனாவில் தொழில்முறை உற்பத்தியாளராக, Comewill உங்களுக்கு உயர்தர 24kV ரிங் மெயின் யூனிட் SF6 கேஸ் இன்சுலேட்டட் சுவிட்ச்கியர் வழங்க விரும்புகிறது, இது உயர் செயல்திறன் கொண்ட நடுத்தர மின்னழுத்த விநியோகத்திற்காக வடிவமைக்கப்பட்டுள்ளது, இந்த SF6 எரிவாயு-இன்சுலேட்டட் சுவிட்ச்கியர் ரோபோ லேசர்-வெல்டட் ஸ்டெயின்லெஸ் ஸ்டீல் டாங்கிகள் மற்றும் IP67 பாதுகாப்பைக் கொண்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

தரமான 24kV ரிங் மெயின் யூனிட் SF6 கேஸ் இன்சுலேட்டட் ஸ்விட்ச்கியரைத் தேடுகிறீர்களா? Comewill தொழிற்சாலை பல்துறை, மட்டு RMU தீர்வை வழங்குகிறது. 24kV வரை மதிப்பிடப்பட்ட மின்னழுத்தம் மற்றும் 0.25‰க்கும் குறைவான கசிவு விகிதத்துடன், எங்கள் சுவிட்ச் கியர் வெற்றிட/SF6 சர்க்யூட் பிரேக்கர்கள் மற்றும் 3-நிலைய சுமை சுவிட்சுகளை ஒருங்கிணைக்கிறது.

தயாரிப்பு நன்மைகள்

ரோபோ லேசர் வெல்டிங் தொழில்நுட்பம்: நுண்ணிய பிளவுகளுக்கு வாய்ப்புள்ள கையேடு வெல்டிங் போலல்லாமல், எங்கள் SF6 "ஏர்பேக்குகள்" (எரிவாயு தொட்டிகள்) துல்லியமான ரோபாட்டிக்ஸ் மூலம் சீல் செய்யப்படுகின்றன. இது ஆண்டுக்கு ≤0.25‰ கசிவு விகிதத்தை உறுதி செய்கிறது, இது நிலையான தேவைகளை கணிசமாக மீறுகிறது.

நீண்ட மின் ஆயுட்காலம்: சுமை சுவிட்சுகள்: அடிக்கடி மாறுதல் செயல்பாடுகளுக்கான மிக உயர்ந்த தரமான E3 நிலையை அடையுங்கள்.

சர்க்யூட் பிரேக்கர்கள்: E2 நிலையை அடையவும், அடிக்கடி தொடர்பு மாற்று இல்லாமல் வலுவான ஷார்ட்-சர்க்யூட் பிரேக்கிங் செயல்திறனை உறுதி செய்கிறது.

சுற்றுச்சூழல் மீள்தன்மை: IP67 மதிப்பீட்டுடன், முதன்மை உயர் மின்னழுத்த கூறுகள் தூசி மற்றும் தண்ணீரில் தற்காலிகமாக மூழ்காமல் முற்றிலும் பாதுகாக்கப்படுகின்றன, இதனால் 24kV ரிங் மெயின் யூனிட் SF6 கேஸ் இன்சுலேட்டட் ஸ்விட்ச்கியர் ஈரப்பதமான கடலோரப் பகுதிகள் அல்லது தூசி நிறைந்த தொழில்துறை ஆலைகளுக்கு ஏற்றதாக அமைகிறது.

செயல்பாட்டு பாதுகாப்பு: வாயு அழுத்தம் கண்டிப்பாக 1.4 பட்டியில் மூடப்பட்டுள்ளது, மேலும் 3-நிலைய சுமை சுவிட்ச் வடிவமைப்பு தெளிவான "மூடப்பட்ட-திறந்த-பூமி" நிலையை உறுதிப்படுத்துகிறது, இது வகை சோதனை அறிக்கைகளால் முழுமையாக சரிபார்க்கப்படுகிறது.

தயாரிப்பு அளவுருக்கள்:

*SF6 இன்சுலேஷன் ரிங் முக்கிய அலகு
* உட்புற நடுத்தர மின்னழுத்த விநியோக சுவிட்ச் கியர்
* மதிப்பிடப்பட்ட மின்னழுத்தம்: 3.3kV, 6kV, 10kV, 11kV, 12.5kV, 13.8kV, 15kV, 17kV, 22kV, 24kV, 33kV, 36kV, 40.5kV.
*தரை நிற்பது
*ஆண்டுக்கு ≤0.25‰ கசிவு விகிதம்
*20℃ இல் SF6 வாயு அழுத்தம் 0.4 பார்கள் (உறவினர் அழுத்தம்)
*தரநிலை: IEC, ANSI, GB

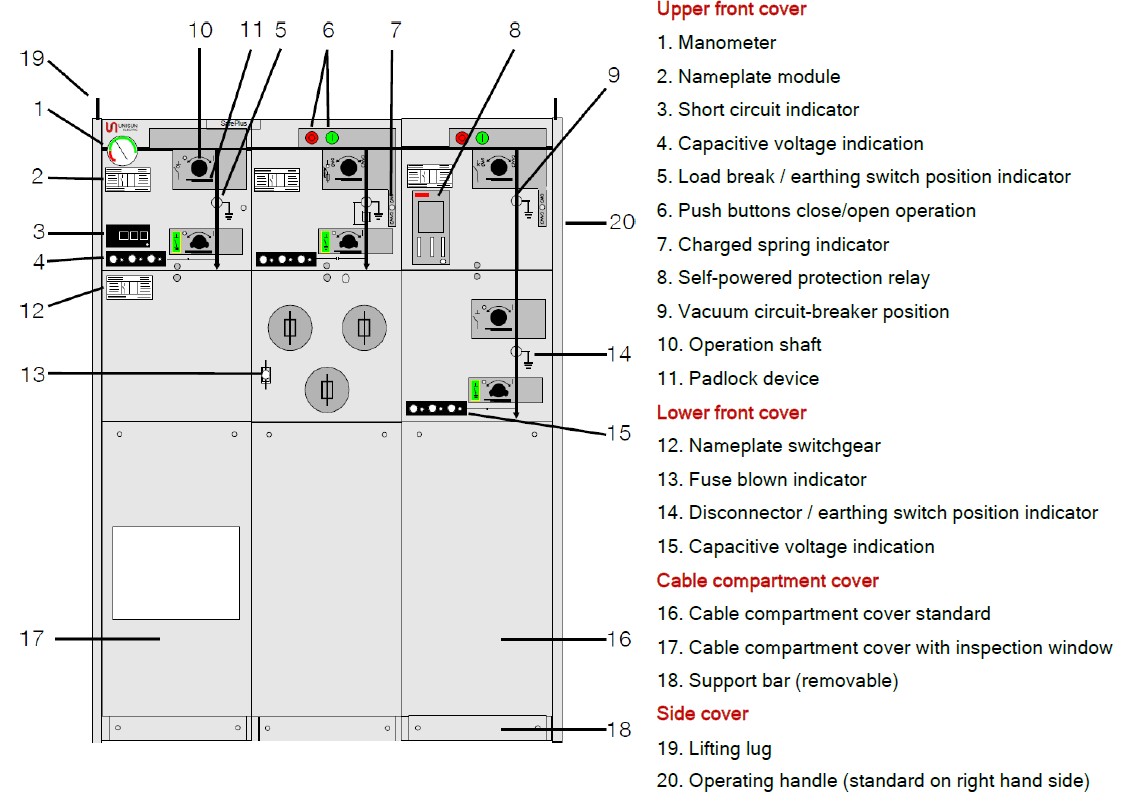

வெளிப்புற சட்டசபை

சி அமைச்சரவையின் தொழில்நுட்ப தேதி

மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	281)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
மதிப்பிடப்பட்ட சாதாரண மின்னோட்டம்	A	630	630	630	630
உடைக்கும் திறன்:
- செயலில் சுமை	A	630	630	630	630
- மூடிய வளையம்	A	650	650	650	630
- ஆஃப் லோட் கேபிள் சார்ஜிங்	A	140	140	140	20
- பூமி தவறு	A	205	160	160	60
- பூமியின் தவறு கேபிள் சார்ஜிங்	A	117	91	91	35
திறனை உருவாக்குதல்	kA	62.5	52.5	52.5	50
குறுகிய நேர மின்னோட்டம் 3 நொடி.	kA	25	21	21	20
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	1000 மூட / திறந்த கையேடு
எர்த்திங் சுவிட்ச்
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	281)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
திறனை உருவாக்குதல்	kA	62.5	50	50	50
குறுகிய நேர மின்னோட்டம் 3 நொடி.	kA	25	21	21	20
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	1000 மூட / திறந்த கையேடு

42kV சக்தி அதிர்வெண் தாங்கும் மின்னழுத்தத்துடன் கிடைக்கிறது

F அமைச்சரவையின் தொழில்நுட்ப தேதி

ஸ்விட்ச் டிஸ்கனெக்டர்
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	282)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
மதிப்பிடப்பட்ட சாதாரண மின்னோட்டம்	A	200	200	200	630
உடைக்கும் திறன்:
- ஆஃப் சுமை மின்மாற்றி	A	20	20	20	630
திறனை உருவாக்குதல்	kA	1)	1)	1)	50
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	1000 மூட / திறந்த கையேடு
எர்த்திங் சுவிட்ச்
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	282)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
திறனை உருவாக்குதல்	kA	12.5	12.5	12.5	50
குறுகிய நேர மின்னோட்டம் 1 நொடி.	kA	5	5	5	20
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	1000 மூட / திறந்த கையேடு

1) அதிக மின்னழுத்த உருகி-இணைப்புகளால் வரம்பிடப்பட்டுள்ளது
2) 42kV மின் அதிர்வெண் தாங்கும் மின்னழுத்தத்துடன் கிடைக்கிறது

V அமைச்சரவையின் தொழில்நுட்ப தேதி

ஸ்விட்ச் டிஸ்கனெக்டர்
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	281)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
மதிப்பிடப்பட்ட சாதாரண மின்னோட்டம்	A	200/6302)
உடைக்கும் திறன்:
- ஷார்ட் சர்க்யூட் உடைக்கும் மின்னோட்டம்	kA	21	16	16	20
திறனை உருவாக்குதல்	kA	52.5	40	40	50
குறுகிய நேர மின்னோட்டம் 3 நொடி. 3)	kA	21	16	16	20
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	2000 நெருங்கிய / திறந்த கையேடு
செயல்பாட்டு வரிசை	O – 3min – CO – 3min – CO
எர்திங் சுவிட்ச் கீழ்நோக்கி
மதிப்பிடப்பட்ட மின்னழுத்தம்	கே.வி	12	17,5	24	36
மின் அதிர்வெண் மின்னழுத்தத்தைத் தாங்கும்	கே.வி	281)	38	50	70
உந்துவிசை மின்னழுத்தத்தைத் தாங்கும்	கே.வி	95	95	125	170
திறனை உருவாக்குதல்	kA	52.5	40	40	50
குறுகிய நேர மின்னோட்டம் 3 நொடி.	kA	21	16	16	20
இயந்திர செயல்பாடுகளின் எண்ணிக்கை	1000 மூட / திறந்த கையேடு

1)         42kV மின் அதிர்வெண் தாங்கும் மின்னழுத்தத்துடன் கிடைக்கிறது
2)          பயன்படுத்தப்படும் புஷிங் வகையைச் சார்ந்தது
3)         இடைமுகம் A – 12,5kA/1s, இடைமுகம் B – 16kA/1s

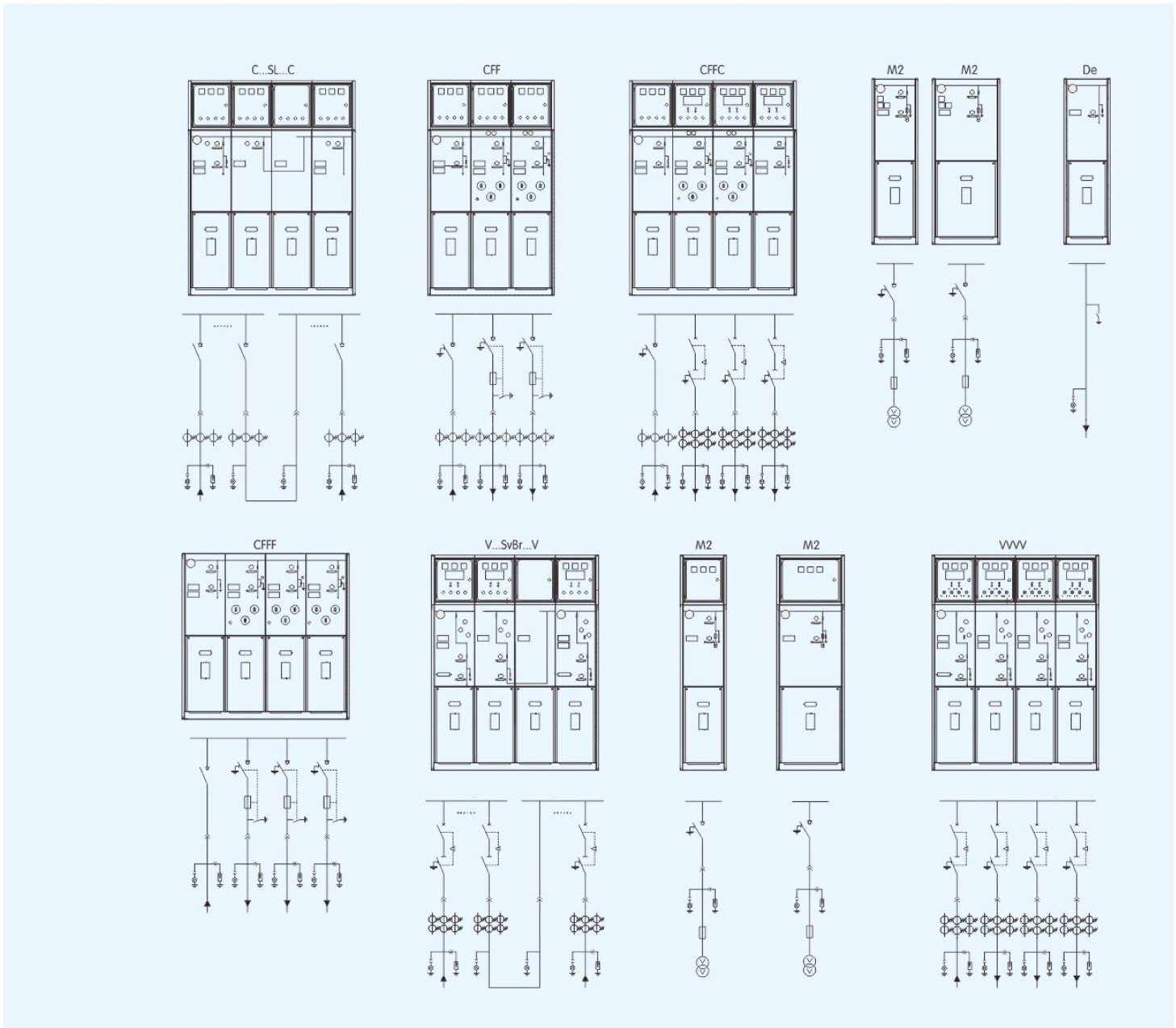

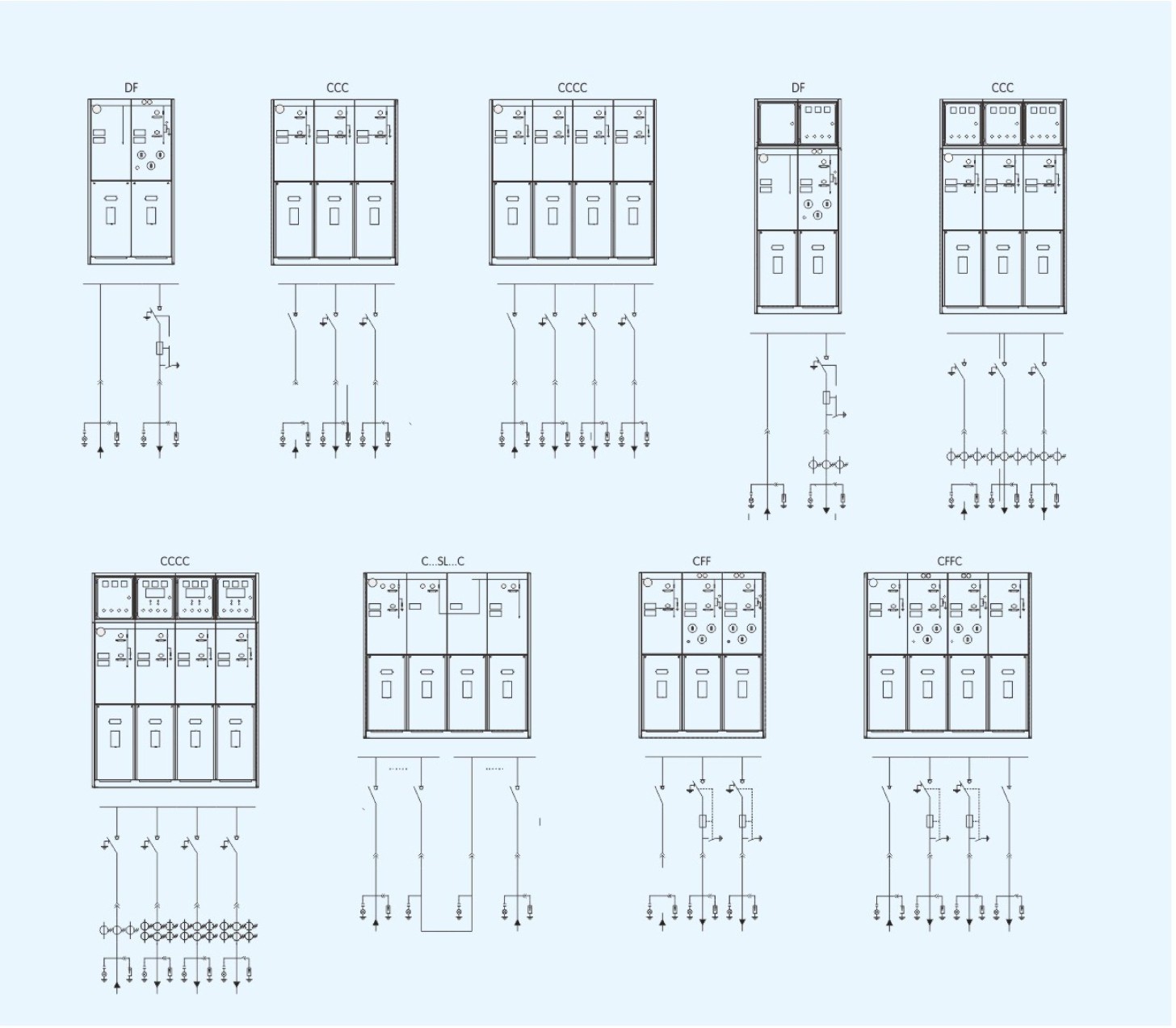

உள்கட்டமைப்பு வரைபடம்

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: உங்கள் RMU தொடருக்கான அதிகபட்ச மதிப்பிடப்பட்ட மின்னழுத்தம் என்ன?

ப: எங்களின் ஃபிளாக்ஷிப் மாடல் 24kV யூனிட்டாக இருந்தாலும், பல்வேறு சர்வதேச கட்டத் தேவைகளைப் பூர்த்தி செய்ய எங்கள் வரம்பு 3.3kV முதல் 40.5kV வரை உள்ளது.

Q2: வெற்றிடம் மற்றும் SF6 சர்க்யூட் பிரேக்கர்களுக்கு இடையே நான் தேர்வு செய்யலாமா?

ப: ஆம். எங்கள் "V" அமைச்சரவையில், நாங்கள் இரண்டு விருப்பங்களையும் வழங்குகிறோம். வெற்றிட பிரேக்கர்கள் குறைந்த பராமரிப்புக்காக பெரும்பாலும் விரும்பப்படுகின்றன, அதே நேரத்தில் குறிப்பிட்ட சுமை மற்றும் சுற்றுச்சூழல் தேவைகளின் அடிப்படையில் SF6 பிரேக்கர்கள் கிடைக்கின்றன.

Q3: வாயு அழுத்தம் பாதுகாப்பாக இருப்பதை எப்படி உறுதி செய்வது?

ப: 0.4 பார் (20 டிகிரி செல்சியஸ்) மற்றும் அதிகபட்ச வரம்பு 1.4 பட்டியின் ஒப்பீட்டு அழுத்தத்தைப் பயன்படுத்துகிறோம். ஒவ்வொரு யூனிட்டிலும் ரிமோட் கண்காணிப்பு மற்றும் அலாரங்களுக்கான துணை தொடர்புகள் கொண்ட பிரஷர் கேஜ் உள்ளது.

Q4: கடினமான வெளிப்புற சூழல்களுக்கு உபகரணங்கள் பொருத்தமானதா?

ப: ஆம். RMU ஒரு உட்புற வடிவமைப்பாக இருந்தாலும், கோர் SF6 டேங்க் IP67 என மதிப்பிடப்பட்டுள்ளது. சரியான வெளிப்புற கியோஸ்கில் (குறுகிய துணை மின்நிலையம்) வைக்கப்படும் போது, அது அதிக ஈரப்பதம் அல்லது அதிக மாசு உள்ள பகுதிகளில் செழித்து வளரும்.
